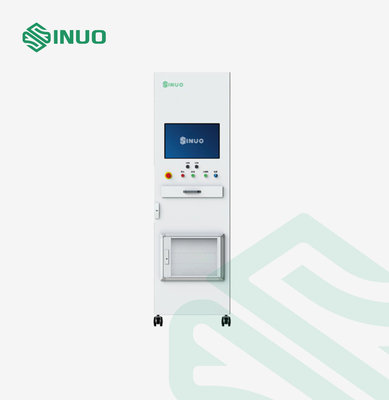

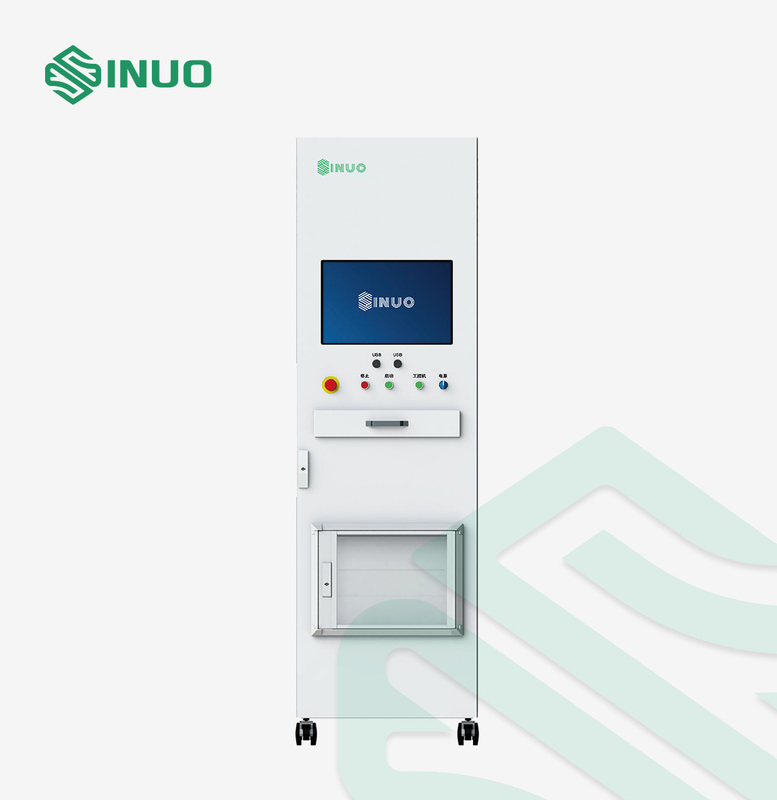

ISO 6469 Hệ thống kiểm tra cân bằng tiềm năng đặc biệt cho xe điện
Các tiêu chuẩn và điều khoản tuân thủ
ISO 6469-1: 2019 Phương tiện giao thông chạy bằng điện - Thông số kỹ thuật an toàn - Phần 1: Hệ thống lưu trữ năng lượng có thể sạc lại (RESS)
IEC 62196: 2020 Phích cắm, ổ cắm, đầu nối xe và đầu vào xe-Sạc dẫn điện của xe điện
GB 7258-2017 Điều kiện Kỹ thuật An toàn cho Vận hành Phương tiện Cơ giới
...
Tổng quan về thiết bị
Hệ thống thử nghiệm này có thể thực hiện thử nghiệm cân bằng tiềm năng đối với các bộ phận điện áp cao của xe điện trong quá trình lắp ráp toàn bộ xe.Để đảm bảo giảm thiểu sự chênh lệch tiềm năng giữa từng bộ phận dẫn điện tiếp xúc với điện áp cao, chúng ta cần thực hiện thử nghiệm cân bằng điện thế theo các yêu cầu của tiêu chuẩn giữa từng bộ phận điện áp cao, vỏ và bệ điện, cũng như bất kỳ hai bộ phận dẫn điện tiếp xúc nào mà có thể được cảm động bởi mọi người cùng một lúc.
Nguyên tắc
1. Lấy một dòng điện xác định từ nguồn điện không tải không quá 12KV, rồi đặt vào dây nối đất của cổng sạc trên xe, bộ phận tiếp xúc với vỏ dẫn điện và khung xe, ta tính được giá trị điện trở nối đất bằng điện áp rơi đo được.
2. Để kiểm tra điện trở dẫn điện giữa dây nối đất của từng giao diện nạp điện trên xe, vỏ dẫn điện tiếp xúc của các bộ phận và khung xe với khoảng cách không quá 2,5m.
Điều kiện thẩm phán
| Không. | Tên | Điều kiện thẩm phán |
| 1 | Hệ thống pin + Nền tảng điện | R ＜ 40mΩ |
| 2 | Bộ điều khiển động cơ lặn phía trước + Nền tảng điện | R ＜ 40mΩ |
| 3 | Bộ điều khiển động cơ lặn phía sau + Nền tảng điện | R ＜ 40mΩ |
| 4 | CDU + Nền tảng điện | R ＜ 40mΩ |
| 5 | Nền tảng điện HVPTC + | R ＜ 40mΩ |
| 6 | Máy nén cao áp + Nền tảng điện | R ＜ 40mΩ |
| 7 | Ổ cắm sạc AC Thiết bị đầu cuối PE + Nền tảng điện | R ＜ 40mΩ |
| số 8 | Động cơ dẫn động phía trước + Nền tảng điện | R ＜ 40mΩ |
| 9 | Động cơ truyền động phía sau + Nền tảng điện | R ＜ 40mΩ |
Chức năng chính
1. Đa kênh: Tích hợp cân bằng tiềm năng 10 kênh.
2. Màn hình hiển thị: Sử dụng màn hình LCD màu trung thực 21,5 inch, hiển thị giao diện quá trình kiểm tra, thuận tiện cho việc quan sát và phán đoán.
3. Nền tảng mở: Nó được trang bị chức năng chỉnh sửa chương trình thử nghiệm, chức năng chỉnh sửa dự án thử nghiệm, chức năng chỉnh sửa và in báo cáo thử nghiệm, chức năng thiết lập quyền người dùng, v.v.
4. Chức năng quét mã: Nó có thể ghi lại số VIN của xe, số VSN và số phụ kiện chính, đồng thời tự động kết hợp mã vạch để in báo cáo thử nghiệm sau khi kết thúc thử nghiệm.
5.Quản lý quyền: thiết lập quyền nhiều cấp, thuận tiện cho việc quản lý.
6. Quản lý dữ liệu: Quản lý nhiều dữ liệu khác nhau, bảo vệ tính toàn vẹn và bảo mật của dữ liệu, đồng thời có các chức năng như truy vấn và xuất để đáp ứng nhu cầu quản lý dữ liệu của dây chuyền sản xuất.
7. Bảo vệ an toàn: Bảo vệ quá dòng, bảo vệ quá áp, bảo vệ dưới điện áp, bảo vệ dòng rò và bảo vệ khẩn cấp, v.v.
8. Dữ liệu lớn: Hỗ trợ lưu trữ và phân tích dữ liệu lớn;Docking hệ thống MES, v.v.
9. Khởi động linh hoạt: Hỗ trợ nhiều phương pháp khởi động như khởi động mã quét, khởi động nút, khởi động từ xa, v.v.
10. Phán đoán thông minh: Các chỉ số quan trọng đều có chức năng thiết lập giới hạn trên và giới hạn dưới, tự động phán đoán, ngăn ngừa hiệu quả việc bỏ sót kiểm tra.
Tính năng chính của thiết bị
| Các tiêu chuẩn được áp dụng: | ISO 6469, IEC 62196, v.v. |
| Kiểm tra độ chính xác | Độ chính xác cơ bản 1% |
| Kẹp đặc biệt | Kẹp thử nghiệm cao cấp được thông qua. |
| Tối ưu hóa cấu trúc | Tiêu chuẩn hóa và tùy chỉnh được kết hợp, khả năng mở rộng và bảo mật được phát triển đồng thời, cấu trúc đơn giản và logic rõ ràng |
| Khả năng ứng dụng mạnh mẽ | Các phương pháp treo đa dạng là treo xe đẩy có sẵn, xe đẩy đi kèm, giá treo, treo công xôn, v.v. |
| Trí tuệ cao | Tất cả các hạng mục không cần phải kết nối nhiều lần với cáp đo lường và tất cả các thử nghiệm có thể được hoàn thành trong một kết nối. |
| Mô-đun | Thiết kế kiến trúc hệ thống theo mô-đun và linh hoạt, đồng thời hệ thống dễ cập nhật và mở rộng cũng như dễ bảo trì và nâng cấp |
| Tùy chỉnh linh hoạt | Theo nhu cầu của khách hàng, cung cấp sự phát triển và thiết kế theo yêu cầu của các nền tảng công nghiệp, chẳng hạn như hệ thống chiếu sáng mở cửa tự động, tản nhiệt điều hòa không khí |
| Xây dựng công trường | Quản lý xây dựng dự án, biết cài đặt, gỡ lỗi thiết bị, v.v. |
Cấu hình chính
| Nguồn cấp | 220V ± 10%, 50Hz ± 5% |
| Yêu cầu về môi trường làm việc | 0-45 ℃, ≤85% |
| Cấu hình hệ thông | Máy tính công nghiệp cấu hình cao + màn hình LCD màu trung thực 21,5 inch |
| Bộ nguồn liên tục UPS | |
| Súng quét hai chiều một chiều không dây | |
| Máy in hóa đơn và nhãn dán | |
| Giao diện PLC, giao diện USB, giao diện mạng, giao diện đèn báo động, giao diện chuyển đổi chân, giao diện máy in, giao diện súng mã vạch | |
| Sự bảo vệ an toàn | Thiết bị không bắt đầu phát hiện điện áp cao nếu súng sạc không được cắm vào;Rút súng sạc ở trạng thái dò, thiết bị phản ứng kịp thời cắt nguồn cấp vào ổ cắm |
Các thông số kỹ thuật & dự án thử nghiệm
| Kênh thử nghiệm | 1-10 kênh, nhiều kênh hơn có thể được tùy chỉnh. |
| Dải đo | 0-600mΩ |
| Độ chính xác cơ bản | ± 1% |

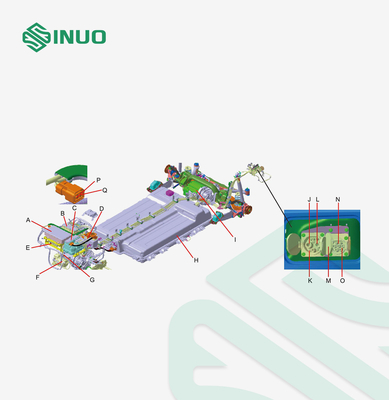

| Dự án thử nghiệm | Kiểm tra khả năng cân bằng | |||||
| Kiểm tra điện áp chịu đựng AC | Một | B | C | D | E | F |
| Kiểm tra điện áp chịu đựng DC | Bộ sạc xe | Bộ điều khiển động cơ TM phía sau | Bộ điều khiển động cơ TM phía trước | Hộp phân phối điện áp cao | Máy sưởi ống nước PTC điện áp cao | Máy nén điều hòa không khí |
| Kiểm tra điện trở cách điện | ＜ 500mΩ | |||||
| Dự án thử nghiệm | Kiểm tra khả năng cân bằng | ||||
| Kiểm tra điện áp chịu đựng AC | G | H | Tôi | K | N |
| Kiểm tra điện áp chịu đựng DC | Động cơ TM phía trước | Lắp ráp pin nguồn | Động cơ TM phía sau | Dây nối đất cổng sạc DC | Dây nối đất cổng sạc AC |
| Kiểm tra điện trở cách điện | ＜ 500mΩ | ||||
