| Tên thương hiệu: | Sinuo |
| Số mẫu: | SNE6835C |
| MOQ: | 1 |
| giá bán: | Customized |
| Điều khoản thanh toán: | T / T |
| Khả năng cung cấp: | 20 bộ / tháng |

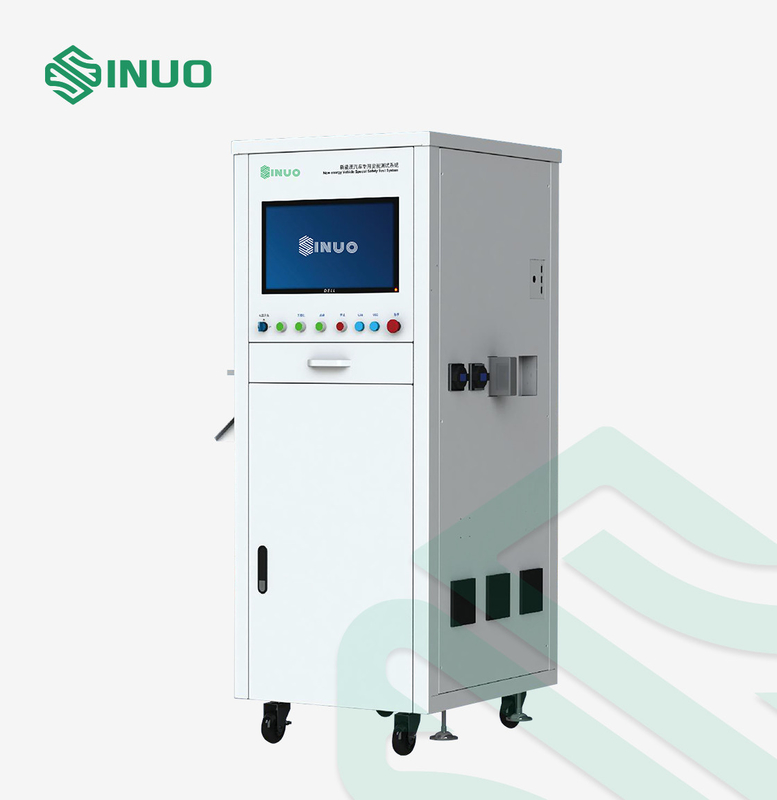

ISO 6469 Thiết bị kiểm tra an toàn điện cho ắc quy xe điện
Các tiêu chuẩn và điều khoản được tuân thủ
ISO 6469-1: 2019 Phương tiện giao thông chạy bằng điện - Thông số kỹ thuật an toàn - Phần 1: Hệ thống lưu trữ năng lượng có thể sạc lại (RESS)
IEC 62196: 2020 Phích cắm, ổ cắm, đầu nối xe và đầu vào xe-Sạc dẫn điện của xe điện
GB 7258-2017 Điều kiện Kỹ thuật An toàn cho Vận hành Phương tiện Cơ giới
...
Tổng quan về thiết bị
Là thành phần cốt lõi của xe điện, hiệu suất của pin năng lượng mới quyết định trực tiếp đến hiệu suất của toàn bộ xe.Do đó, kiểm tra an toàn hệ thống pin điện là một mắt xích thiết yếu trong quá trình phát triển các phương tiện năng lượng mới.Thiết bị kiểm tra an toàn hệ thống pin điện SNE6835 series đã được áp dụng thành công cho nhiều khách hàng của nhà máy sản xuất ô tô năng lượng mới.
Dự án thử nghiệm
1. Kiểm tra Giao tiếp CAN: Để kiểm tra xem giao tiếp BMS có bình thường hay không.
2. Kiểm tra điện áp một ô: Máy tính phía trên đọc các giá trị tối đa và nhỏ nhất của tất cả các điện áp ô, sau đó đọc sự khác biệt giữa các giá trị tối đa và nhỏ nhất của máy tính phía trên.
3. Kiểm tra nhiệt độ ô đơn: Gồm nhiệt độ cao nhất của ô, nhiệt độ thấp nhất của ô và nhiệt độ chênh lệch của ô.
4. Kiểm tra SOC: đọc giá trị SOC của bộ pin.
5. Kiểm tra điện áp tổng: tổng điện áp của cực đầu ra của hệ thống ắc quy.
6. Kiểm tra cách điện: Kiểm tra độ bền cách điện của hệ thống pin, bao gồm đầu ra đầu ra và đầu cuối sạc nhanh.
Chức năng chính
1. Đa kênh: Bao gồm kiểm tra cân bằng điện thế, điện trở cách điện của ổ cắm sạc, điện trở cách điện của xe, xác minh chức năng phát hiện cách điện, kiểm tra khả năng ghép nối, điện trở cách điện của tải điện, điện áp chịu AC, điện áp chịu được DC và kiểm tra dòng rò, v.v.
2. Màn hình hiển thị: Sử dụng màn hình LCD màu trung thực 21,5 inch, hiển thị giao diện quá trình kiểm tra, thuận tiện cho việc quan sát và phán đoán.
3.Quản lý quyền: thiết lập quyền nhiều cấp, thuận tiện cho việc quản lý.
4. Quản lý dữ liệu: Quản lý nhiều dữ liệu khác nhau, bảo vệ tính toàn vẹn và bảo mật của dữ liệu, đồng thời có các chức năng như truy vấn và xuất để đáp ứng nhu cầu quản lý dữ liệu của dây chuyền sản xuất.
5. Bảo vệ an toàn: Bảo vệ quá dòng, bảo vệ quá áp, bảo vệ dưới điện áp, bảo vệ dòng rò và bảo vệ khẩn cấp, v.v.
6. Dữ liệu lớn: Hỗ trợ lưu trữ và phân tích dữ liệu lớn;Docking hệ thống MES, v.v.
7. Khởi động linh hoạt: Hỗ trợ nhiều phương pháp khởi động như khởi động mã quét, khởi động nút, khởi động từ xa, v.v.
Những đặc điểm chính
| Tiêu chuẩn áp dụng | ISO 6469, IEC 62196, v.v. |
| Khả năng ứng dụng mạnh mẽ | Các phương pháp treo đa dạng là treo xe đẩy có sẵn, xe đẩy đi kèm, giá treo, treo công xôn, v.v. |
| Trí tuệ cao | Tất cả các hạng mục không cần phải kết nối nhiều lần với cáp đo lường và tất cả các thử nghiệm có thể được hoàn thành trong một kết nối. |
| Mô-đun | Thiết kế kiến trúc hệ thống theo mô-đun và linh hoạt, đồng thời hệ thống dễ cập nhật và mở rộng cũng như dễ bảo trì và nâng cấp |
| Tùy chỉnh linh hoạt | Theo nhu cầu của khách hàng, cung cấp sự phát triển và thiết kế theo yêu cầu của các nền tảng công nghiệp, chẳng hạn như hệ thống chiếu sáng mở cửa tự động, tản nhiệt điều hòa không khí |
| Xây dựng công trường | Quản lý xây dựng dự án, biết cài đặt, gỡ lỗi thiết bị, v.v. |
Cấu hình chính
| Nguồn cấp | 220V ± 10%, 50Hz ± 5% |
| Yêu cầu về môi trường làm việc | 0-45 ℃, ≤85% |
| Cấu hình hệ thông | Máy tính công nghiệp cấu hình cao + màn hình LCD màu trung thực 21,5 inch |
| Bộ nguồn liên tục UPS | |
| Súng quét hai chiều một chiều không dây | |
| Máy in hóa đơn và nhãn dán | |
| Giao diện PLC, giao diện USB, giao diện mạng, giao diện đèn báo động, giao diện chuyển đổi chân, giao diện máy in, giao diện súng mã vạch | |
| Sự bảo vệ an toàn | Thiết bị không bắt đầu phát hiện điện áp cao nếu súng sạc không được cắm vào;Rút súng sạc ở trạng thái dò, thiết bị phản ứng kịp thời cắt nguồn cấp vào ổ cắm |
Các thông số kỹ thuật
| Dự án thử nghiệm | Phạm vi | Độ chính xác cơ bản |
| Điện áp tế bào đơn | 700V | ± 0,5% |
| Tổng điện áp | 700V | ± 0,5% |
| Nhiệt độ tế bào đơn | -20 ℃ ~ 120 ℃ | ± 0,5% |
| Kiểm tra cách ly | 0,20-100,00MΩ | ± 5% |
