| Tên thương hiệu: | Sinuo |
| Số mẫu: | SNE6832C |
| MOQ: | 1 |
| giá bán: | Customized |
| Điều khoản thanh toán: | T / T |
| Khả năng cung cấp: | 20 bộ / tháng |

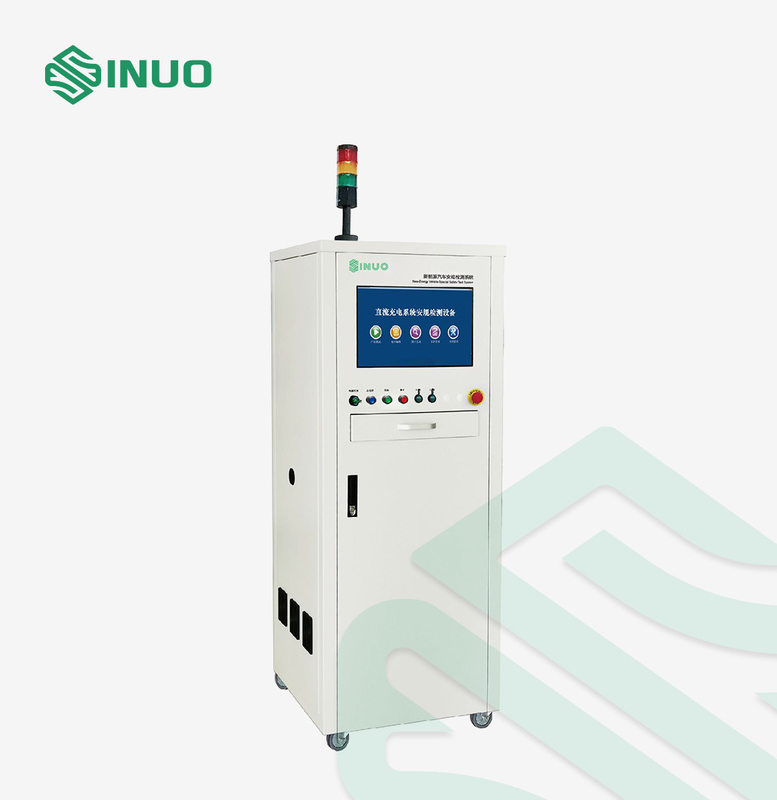

Hệ thống kiểm tra khả năng tương tác của xe điện năng lượng mới ISO 6469
Các tiêu chuẩn và điều khoản được tuân thủ
ISO 6469-1: 2019 Phương tiện giao thông chạy bằng điện - Thông số kỹ thuật an toàn - Phần 1: Hệ thống lưu trữ năng lượng có thể sạc lại (RESS)
IEC 62196: 2020 Phích cắm, ổ cắm, đầu nối xe và đầu vào xe-Sạc dẫn điện của xe điện
GB / T 34657.1-2017 Kiểm tra khả năng tương tác với bộ sạc dẫn điện của xe điện Phần 1: Thiết bị cung cấp điện
GB / T 27930-2015 Giao thức liên lạc giữa bộ sạc dẫn điện bên ngoài xe điện và hệ thống quản lý pin
GB / T 34658-2017 Kiểm tra sự phù hợp của giao thức giao tiếp giữa bộ sạc dẫn điện ngoại tuyến và hệ thống quản lý pin
...
Tổng quan về thiết bị
Hệ thống sạc (sạc DC và sạc AC) là hạng mục thử nghiệm quan trọng trong quá trình thiết kế xe năng lượng mới, đặc biệt là thử nghiệm khả năng tương tác sạc giữa xe và cọc sạc.Hệ thống kiểm tra khả năng tương tác của xe năng lượng mới sê-ri SNE6831 là sản phẩm được chúng tôi phát triển đặc biệt cho ngành thử nghiệm xe năng lượng mới.Hệ thống thử nghiệm sạc xe điện bằng cách mô phỏng bộ sạc ngoài bo mạch và phù hợp với giao thức truyền thông tiêu chuẩn và quy trình làm việc của thiết bị.Quá trình điều khiển, trình tự điều khiển kết nối và phản ứng trạng thái sạc bất thường được kiểm tra.
Khả năng tương tác sạc DCDự án thử nghiệm
| Sạc xe và kiểm tra khóa liên động lái xe |
| Kiểm tra xác nhận kết nối |
| Kiểm tra giai đoạn tự kiểm tra |
| Sẵn sàng sạc thử nghiệm |
| Kiểm tra giai đoạn sạc |
| Kiểm tra kết thúc sạc bình thường |
| Kiểm tra trình tự kiểm soát kết nối sạc |
| Kiểm tra sự cố cách điện |
| Kiểm tra gián đoạn giao tiếp |
| Kiểm tra kim gãy PE |
| Kiểm tra sự phù hợp của giao thức giao tiếp giữa cọc sạc DC và hệ thống quản lý ắc quy |
| Thử nghiệm điểm 2 thử nghiệm giá trị điện áp biên |
| Kiểm tra giá trị điện áp biên của nguồn cung cấp điện phụ |
Dự án kiểm tra khả năng tương tác sạc AC
| Sạc xe và kiểm tra khóa liên động lái xe |
| Kiểm tra xác nhận kết nối |
| Sẵn sàng sạc thử nghiệm |
| Kiểm tra giai đoạn khởi động và sạc |
| Kiểm tra kết thúc sạc bình thường |
| Kiểm tra trình tự kiểm soát kết nối sạc |
| Kiểm tra ngắt kết nối Chuyển đổi S3 |
| CC thử nghiệm hở mạch |
| Kiểm tra ngắt CP |
| Kiểm tra thay đổi chu kỳ nhiệm vụ PWM |
| Kiểm tra quá giới hạn chu kỳ nhiệm vụ PWM |
| Kiểm tra giá trị biên tần số PWM |
| Kiểm tra giá trị điện áp biên mạch CP |
| Kiểm tra giá trị điện trở biên mạch CC |
Lưu đồ độ trễ
1. Tự kiểm tra thiết bị
2. Quét mã vạch
3. Vào màn hình kiểm tra
4. Chọn dự án thử nghiệm
5. Nhận định kết quả
6. Tải lên dữ liệu và in
Chức năng chính
1. Đa kênh: Kiểm tra quá trình kiểm soát sạc, thời gian kiểm soát kết nối và phản ứng trạng thái sạc bất thường và các mục khác, v.v.
2. Màn hình hiển thị: Sử dụng màn hình LCD màu trung thực 21,5 inch, hiển thị giao diện quá trình kiểm tra, thuận tiện cho việc quan sát và phán đoán.
3. Nền tảng mở: Nó được trang bị chức năng chỉnh sửa chương trình thử nghiệm, chức năng chỉnh sửa dự án thử nghiệm, chức năng chỉnh sửa và in báo cáo thử nghiệm, chức năng thiết lập quyền người dùng, v.v.
4. Chức năng quét mã: Nó có thể ghi lại số VIN của xe, số VSN và số phụ kiện chính, đồng thời tự động kết hợp mã vạch để in báo cáo thử nghiệm sau khi kết thúc thử nghiệm.
5. Phán đoán thông minh: Với chức năng Kiểm tra mở / Ngắn mạch và ngắn mạch, không cho phép tìm ra các vấn đề ngắn trong vòng lặp sau khi đầu ra điện áp cao, để tránh thiệt hại cho thiết bị và người dùng do đầu ra sai.
6. Quản lý quyền: thiết lập quyền nhiều cấp, thuận tiện cho việc quản lý.
7. Quản lý dữ liệu: Quản lý nhiều dữ liệu khác nhau, bảo vệ tính toàn vẹn và bảo mật của dữ liệu, đồng thời có các chức năng như truy vấn và xuất để đáp ứng nhu cầu quản lý dữ liệu của dây chuyền sản xuất.
8. Bảo vệ an toàn: Bảo vệ quá dòng, bảo vệ quá áp, bảo vệ dưới điện áp, bảo vệ dòng rò và bảo vệ khẩn cấp, v.v.
9. Dữ liệu lớn: Hỗ trợ lưu trữ và phân tích dữ liệu lớn;Docking hệ thống MES, v.v.
10. Khởi động linh hoạt: Hỗ trợ nhiều phương pháp khởi động như khởi động mã quét, khởi động nút, khởi động từ xa, v.v.
Những đặc điểm chính
| Tiêu chuẩn áp dụng | ISO 6469, IEC 62196, v.v. |
| Hỗ trợ nhiều súng sạc trong một máy | Hỗ trợ súng sạc AC, súng sạc DC hoạt động |
| Tối ưu hóa cấu trúc | Tiêu chuẩn hóa và tùy chỉnh được kết hợp, khả năng mở rộng và bảo mật được phát triển đồng thời, cấu trúc đơn giản và logic rõ ràng |
| Khả năng ứng dụng mạnh mẽ | Các phương pháp treo đa dạng là treo xe đẩy có sẵn, xe đẩy đi kèm, giá treo, treo công xôn, v.v. |
| Trí tuệ cao | Tất cả các hạng mục không cần phải kết nối nhiều lần với cáp đo lường và tất cả các thử nghiệm có thể được hoàn thành trong một kết nối. |
| Mô-đun | Thiết kế kiến trúc hệ thống theo mô-đun và linh hoạt, đồng thời hệ thống dễ cập nhật và mở rộng cũng như dễ bảo trì và nâng cấp |
| Tùy chỉnh linh hoạt | Theo nhu cầu của khách hàng, cung cấp sự phát triển và thiết kế theo yêu cầu của các nền tảng công nghiệp, chẳng hạn như hệ thống chiếu sáng mở cửa tự động, tản nhiệt điều hòa không khí |
| Xây dựng công trường | Quản lý xây dựng dự án, biết cài đặt, gỡ lỗi thiết bị, v.v. |
Cấu hình chính
| Nguồn cấp | 220V ± 10%, 50Hz ± 5% hoặc phù hợp với yêu cầu cung cấp điện cục bộ của khách hàng |
| Yêu cầu về môi trường làm việc | 0-45 ℃, ≤85% |
| Cấu hình hệ thông | Máy tính công nghiệp cấu hình cao + màn hình LCD màu trung thực 21,5 inch |
| Bộ nguồn liên tục UPS | |
| Súng quét hai chiều một chiều không dây | |
| Máy in hóa đơn và nhãn dán | |
| Giao diện PLC, giao diện USB, giao diện mạng, giao diện đèn báo động, giao diện chuyển đổi chân, giao diện máy in, giao diện súng mã vạch |
