| Tên thương hiệu: | Sinuo |
| Số mẫu: | SNE532XC |
| MOQ: | 1 |
| giá bán: | Customized |
| Điều khoản thanh toán: | T / T |
| Khả năng cung cấp: | 20 bộ / tháng |

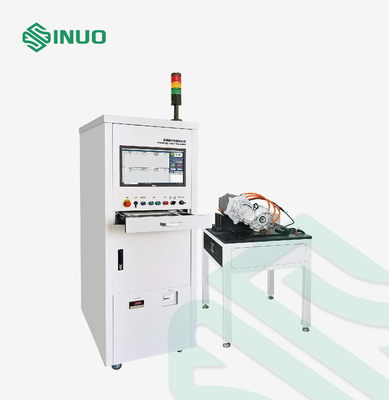

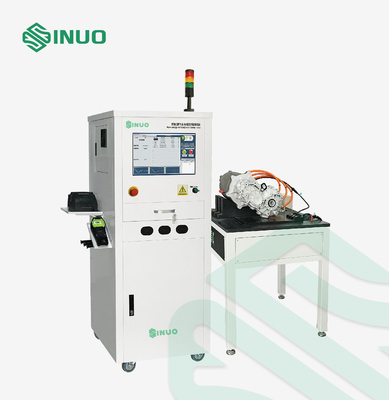

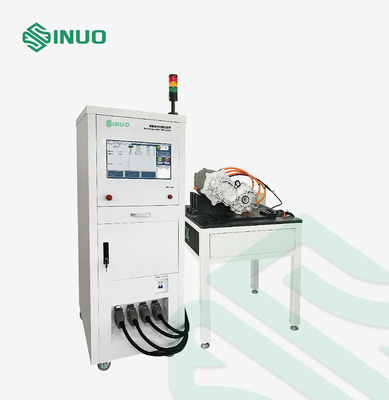

Hệ thống kiểm tra an toàn điện để kiểm tra nhà máy động cơ xe điện
Các tiêu chuẩn và điều khoản được tuân thủ
ISO 6469-1: 2019 Phương tiện giao thông chạy bằng điện - Thông số kỹ thuật an toàn - Phần 1: Hệ thống lưu trữ năng lượng có thể sạc lại (RESS)
IEC 62196: 2020 Phích cắm, ổ cắm, đầu nối xe và đầu vào xe-Sạc dẫn điện của xe điện
...
Tổng quan về thiết bị
1. Điện áp chịu đựng AC (cuộn dây với vỏ, cuộn dây với nhiệt điện trở), cách điện (cuộn dây với vỏ, cuộn dây với nhiệt điện trở), rẽ sang chiều, điện trở (điện trở cuộn dây, nhiệt điện trở, điện trở bộ phân giải), điện cảm (tùy chọn), Trở lại- EMF (tùy chọn), thứ tự pha, v.v., hoàn thành tất cả các thử nghiệm trong một kết nối.
2. Kiểm tra điện trở có phạm vi đo rộng, đo điện trở cuộn dây tối thiểu là 5mΩ, và cảm biến nhiệt độ có thể đo lên đến 200kΩ;nó có thể tự động tính toán cân bằng điện trở ba pha;nó có thể phát hiện nhiệt độ môi trường trong thời gian thực và kết quả thử nghiệm có thể được tự động chuyển đổi thành các giá trị nhiệt độ tiêu chuẩn.Việc xác định kết quả thuận tiện hơn, đồng thời Đảm bảo tính nhất quán của phép thử.
3. Tốc độ kiểm tra nhanh hơn, lõi điều khiển dụng cụ kiểm tra sử dụng bộ xử lý tốc độ cao ARM và việc xử lý dữ liệu toàn diện và nhanh chóng
4. Máy tính cấp công nghiệp tích hợp, màn hình LCD 19 inch màu sắc trung thực, lưu trữ không giới hạn các điều kiện thử nghiệm và kết quả thử nghiệm, giao diện lưu trữ USB, sao chép dữ liệu thuận tiện, giao diện hoạt động nhân bản, hệ điều hành Windows, phần mềm điều khiển chuyên nghiệp, giao diện rõ ràng Giới thiệu.
5. Nền tảng phần mềm mở: chức năng chỉnh sửa dự án thử nghiệm, chức năng báo cáo thử nghiệm ở mọi nơi, chức năng phân tích dữ liệu thử nghiệm, chức năng thiết lập quyền hạn người dùng.
6. Trang bị đèn cảnh báo ba màu, có hướng dẫn kiểm tra rõ ràng, đủ tiêu chuẩn và không đủ tiêu chuẩn, cảnh báo bằng âm thanh và hình ảnh khi không đủ tiêu chuẩn.
7. Thiết kế mô-đun phần cứng, bảo trì dễ dàng.
8. Nhiều biện pháp chống nhiễu được áp dụng, với khả năng chống nhiễu mạnh, đồng thời bảo vệ phần cứng và phần mềm, giúp cải thiện đáng kể độ tin cậy của thiết bị.
9. Tùy chỉnh chuyên biệt có thể được thực hiện theo đặc tính sản phẩm và yêu cầu thử nghiệm.
Các thông số kỹ thuật
| Người mẫu | SNE532XC | |
| Các dự án thử nghiệm | Điện áp chịu đựng AC, cách điện, lần lượt, điện trở DC (điện trở cuộn dây, điện trở nhiệt, điện trở bộ phân giải), điện cảm (tùy chọn), sức điện động trở lại (tùy chọn), thứ tự pha | |
| Loại thiết bị thử nghiệm | Động cơ xe năng lượng mới | |
| Phương thức hiển thị | Màn hình màu trung thực 19 inch | |
| Trạm kiểm tra | Trạm kép nối tiếp hoặc trạm đơn | |
| Phương pháp báo động | Báo động bằng âm thanh và ánh sáng, đèn cảnh báo ba màu | |
| Phương thức lưu trữ dữ liệu | Lưu trữ máy tính công nghiệp | |
| Điện trở DC | Dải đo | 5mΩ-200mΩ / 2K-200KΩ |
| Độ chính xác |
＜ 10kΩ: ± (0,3% giá trị đọc + 3 từ) ≥10kΩ: ± (0,5% giá trị đọc + 3 từ) |
|
| Chức năng bù nhiệt độ môi trường xung quanh | 20 ℃ hoặc 25 ℃ có thể được thiết lập | |
| Phạm vi đo nhiệt độ | -10.0 ℃ ~ + 60.0 ℃ | |
| Độ chính xác nhiệt độ | ± 0,5 ℃ | |
| Mất cân bằng kháng ba pha | (Giá trị điện trở-giá trị trung bình của điện trở) ÷ giá trị trung bình của điện trở × 100% | |
| Vật liệu chống điện | Phương pháp kiểm tra | Cuộn dây với vỏ, cuộn dây với nhiệt điện trở |
| Dải điện áp đầu ra | DC: 200-1000V | |
| Độ chính xác điện áp đầu ra | ± (2% giá trị cài đặt + 5V) | |
| Phạm vi cài đặt điện trở cách điện | Giới hạn trên: 0-2000MΩ, giới hạn dưới: 1-2000MΩ | |
| Phạm vi đo điện trở cách điện | 1,0-3000MΩ | |
| Độ chính xác của phép đo điện trở cách điện | ≤100MΩ: ± (3% giá trị đọc + 5 từ) | |
| 100MΩ-1000MΩ: ± (5% giá trị đọc + 5 từ) | ||
| Khoảng thời gian kiểm tra | 0,0,0.5-999,9 giây, 0,0 = đầu ra liên tục | |
| Điện áp chịu đựng AC | Phương pháp kiểm tra | Cuộn dây với vỏ, cuộn dây với nhiệt điện trở |
| Dải điện áp đầu ra | AC: 300-3000V (tùy chọn 5000V) | |
| Độ chính xác điện áp đầu ra | ± (2% giá trị cài đặt + 5V) | |
| Phạm vi đo dòng điện sự cố | 0,10-100,00mA | |
| Độ chính xác của phép đo dòng điện phá vỡ | ± (2% giá trị đọc + 5 từ) | |
| Phạm vi cài đặt hiện tại phá vỡ | Giới hạn trên: 0,10-100,0mA, giới hạn dưới: 0,00-100,0mA | |
| Khoảng thời gian kiểm tra | 0,0,0.5-999,9 giây, 0,0 = đầu ra liên tục | |
| Điện áp chịu đựng lần lượt | Dải điện áp đầu ra / độ chính xác |
500V-3000V (5000V tùy chọn) / ± (3% giá trị đặt + 5V) |
| Tần số lấy mẫu | 40MHz | |
| Thời gian tăng dạng sóng | ≤0,5us | |
| So sánh dạng sóng | Khu vực, sản phẩm khác biệt | |
| Điện cảm (tùy chọn) | Đo tần số | 100Hz / 120Hz / 1kHz / 10kHz |
| Dải đo điện cảm | 10.0uH ~ 9999mH | |
| Độ chính xác của phép đo điện cảm | ± 0,3% | |
| Vòng xoay | Sự phán xét | Chuyển tiếp / đảo ngược / không quay |
