Thiết bị kiểm tra pin Lithium EVSE cho xe điện Kiểm tra độ an toàn xung cách điện

Thiết bị kiểm tra pin Lithium EVSE cho xe điện Kiểm tra độ an toàn xung cách điện

Tên thương hiệu: Sinuo
Số mẫu: SNE6001
MOQ: 1
giá bán: Customized
Điều khoản thanh toán: T / T
Khả năng cung cấp: 30 bộ / tháng
Thông tin chi tiết
Nguồn gốc:
Trung Quốc
Chứng nhận:
Calibration Certificate (Cost Additional)
Kiểm tra dung lượng pin:
20nF-4000Nf
Dải điện áp đầu ra:
200V-2000V, 10V có thể điều chỉnh
Độ chính xác điện áp đầu ra:
± (2% giá trị cài đặt)
Độ phân giải điện áp đầu ra:
10v
Độ chính xác của phép đo điện áp:
± (2% giá trị cài đặt)
Khoảng cài đặt thời gian:
50ms-3000ms
Xả kháng:
10KΩ
Thời gian xuất viện:
< 500ms
chi tiết đóng gói:
Hộp carton
Khả năng cung cấp:
30 bộ / tháng
Làm nổi bật:

Thiết bị kiểm tra pin lithium 1000V

,

thiết bị kiểm tra pin lithium EVSE

,

Máy kiểm tra an toàn điện xung cách điện

Mô tả sản phẩm

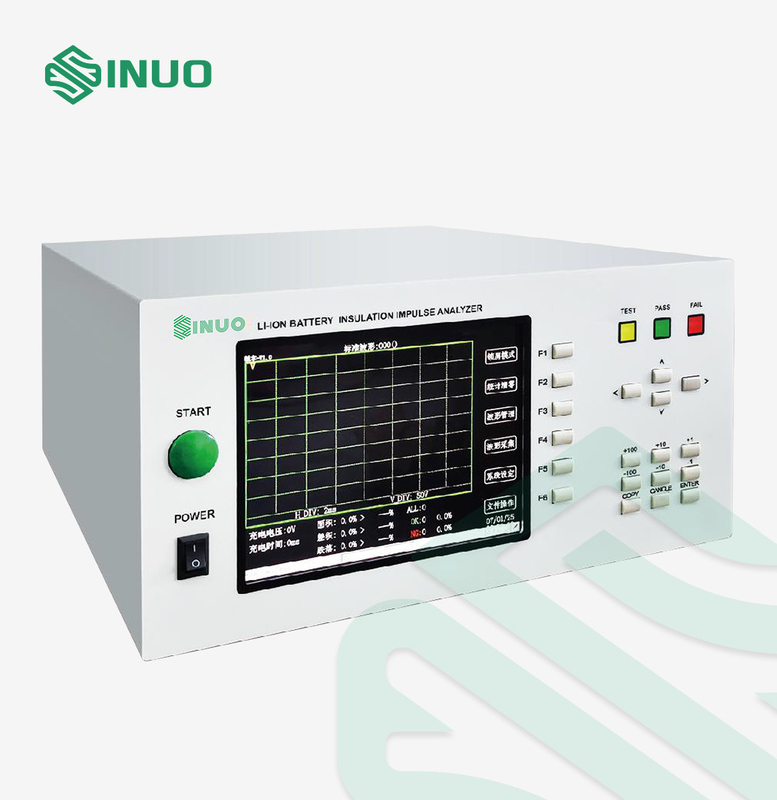

Thiết bị kiểm tra an toàn xung điện cách điện pin Lithium



Tổng quan về thiết bị




Trong quá trình cuộn hoặc cán lõi pin lithium, chắc chắn sẽ xảy ra các vấn đề như trộn bụi vật liệu, cuộn dây không đều và vỡ màng ngăn, dẫn đến các nguy cơ về an toàn của pin lithium và khó phát hiện.

Hiện tại, các thiết bị và phương pháp kiểm tra trong ngành công nghiệp không hoàn hảo, và tỷ lệ phát hiện các sản phẩm không đạt tiêu chuẩn là không lý tưởng.



Thiết bị này áp dụng thử nghiệm xung điện áp cao 10-100ms cho tế bào pin trước khi pin lithium được nạp đầy chất điện phân.Tế bào được xác định bằng cách đo thời gian sạc ngắn nhất, thời gian dài nhất, điện áp sạc, sụt áp, diện tích đường cong và các thông số khác.Hở mạch, ngắn mạch, ngắn mạch vi mô và các lỗi cách điện khác, nhanh chóng và hiệu quả.





Các thông số kỹ thuật




Kiểm tra dung lượng pin 20nF-4000Nf
Dải điện áp đầu ra 200V-2000V, 10V có thể điều chỉnh
Độ chính xác điện áp đầu ra ± (2% giá trị cài đặt)
Độ phân giải điện áp đầu ra 10V
Độ chính xác của phép đo điện áp ± (2% giá trị cài đặt)
Độ phân giải đo điện áp 0,1V
Khoảng cài đặt thời gian 50ms-3000ms
Độ chính xác cài đặt thời gian ± (2% giá trị cài đặt + 2ms)
Độ phân giải cài đặt thời gian 0,1ms
Phạm vi cài đặt giới hạn dưới dài nhất / ngắn nhất TẮT, 0,1ms-3000ms
Xả kháng 10KΩ
Thời gian xuất viện < 500ms (Theo công suất tải)
Dải cài đặt tăng và giảm VD1 0-100%
Tiếp tục giảm phạm vi cài đặt VD2 0-100%
Bộ nhớ đặt trước 500 nhóm
Giao diện truyền thông / đầu ra kết quả kiểm tra RS232 / USB
Đầu vào bên ngoài

Bắt đầu / Đặt lại

PS1 / PS2 / PS3

Chuyển đổi đầu ra Đang kiểm tra / OK / NG
Kích thước 363W * 363D * 178H (mm)



Những đặc điểm chính




1. Phát hiện vi ngắn mạch: Ngoài khả năng phát hiện cơ bản về hở mạch và đoản mạch của cell, nó còn có thể phân biệt được các vi đoản ẩn thường gặp và khó phát hiện nguy hiểm như thủng, tạp chất, phóng điện mép;phát hiện những sản phẩm không đạt chất lượng trước khi đổ điện phân đến mức lớn nhất.



2. Vi hư hỏng tốc độ cao: Kiểm tra xung điện áp cao được sử dụng với thời gian kiểm tra ở mức ms, không chỉ có tốc độ kiểm tra nhanh mà còn đảm bảo phát hiện các sản phẩm lỗi trong khi giảm thiểu nguy cơ hư hỏng tối thiểu đối với sản phẩm tốt.



3. Phát hiện thông minh: Đo lường toàn diện và phán đoán thông minh từ ba chiều thời gian, điện áp và diện tích, đồng thời đưa ra kết quả phán đoán là OKNGXX (nghi ngờ).



4. Hiển thị và lưu trữ: Màn hình LCD màu TFT 8 inch, hiển thị dạng sóng điện áp, thu phóng dạng sóng, lưu trữ dạng sóng (đĩa U), giao diện phát hiện máy hiện sóng.



1000V, kiểm tra 99ms, kết quả kiểm tra các sản phẩm đủ tiêu chuẩn

Thiết bị kiểm tra pin Lithium EVSE cho xe điện Kiểm tra độ an toàn xung cách điện 0

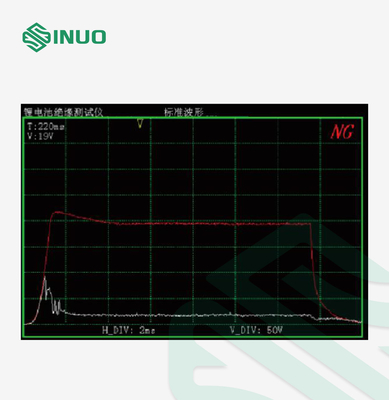

Kết quả kiểm tra ngắn mạch tế bào pin Lithium

Thiết bị kiểm tra pin Lithium EVSE cho xe điện Kiểm tra độ an toàn xung cách điện 1



Kết quả kiểm tra tế bào pin lithium siêu ngắn mạch

Thiết bị kiểm tra pin Lithium EVSE cho xe điện Kiểm tra độ an toàn xung cách điện 1Thiết bị kiểm tra pin Lithium EVSE cho xe điện Kiểm tra độ an toàn xung cách điện 3

Đối với tế bào vi ngắn mạch, nếu sử dụng phương pháp điện áp chịu đựng AC hoặc điện trở cách điện để kiểm tra điện áp cao trong thời gian dài trước khi phun chất lỏng, nó sẽ làm đứt phần vi ngắn mạch nghiêm trọng hoặc làm đứt các tạp chất và biến nó thành một sản phẩm tốt;Sau khi bơm chất lỏng, rất khó để phát hiện bất thường bằng cách sử dụng điện trở bên trong pin và đo điện áp.



Mã NG



Mã báo động Loại báo động Mô tả cảnh báo
E01 Mở phát hiện Trong quá trình phát hiện MỞ, điện áp thử nghiệm đạt đến điện áp đặt
E02 Phát hiện phóng điện gia tăng Trước khi đạt đến điện áp đặt, điện áp thử nghiệm giảm xuống mức phát hiện phóng điện để phát hiện
E03 Tiếp tục phát hiện phóng điện Sau khi đạt đến điện áp đặt, điện áp thử nghiệm giảm xuống mức phát hiện phóng điện để phát hiện
E04 Điện áp đặt không đạt Trong thời gian thử nghiệm đã đặt, điện áp thử nghiệm không đạt đến điện áp đặt
E05 Phát hiện điện áp rơi tăng Khi điện áp thử nghiệm tăng lên đến điện áp đặt, phát hiện điện áp rơi ngoài phạm vi sụt áp đặt
E06 Giữ phát hiện điện áp rơi Sau khi điện áp thử nghiệm đạt đến điện áp đặt, phát hiện điện áp rơi ngoài phạm vi sụt áp đặt
E07 Kiểm tra thời gian đến ngắn nhất Trước khi đạt được thời gian ngắn nhất, điện áp thử nghiệm đã đạt đến điện áp đặt
E08 Thời gian đến nơi lâu nhất để trả phòng Sau thời gian ngắn nhất điện áp thử nghiệm đã đạt đến điện áp đặt


Tăng thời gian trong các điều kiện thử nghiệm khác nhau

Thiết bị kiểm tra pin Lithium EVSE cho xe điện Kiểm tra độ an toàn xung cách điện 4
