| Tên thương hiệu: | Sinuo |
| Số mẫu: | Sê-ri SNELD |
| MOQ: | 1 |
| giá bán: | Customized |
| Điều khoản thanh toán: | T / T |
| Khả năng cung cấp: | 10 bộ / tháng |

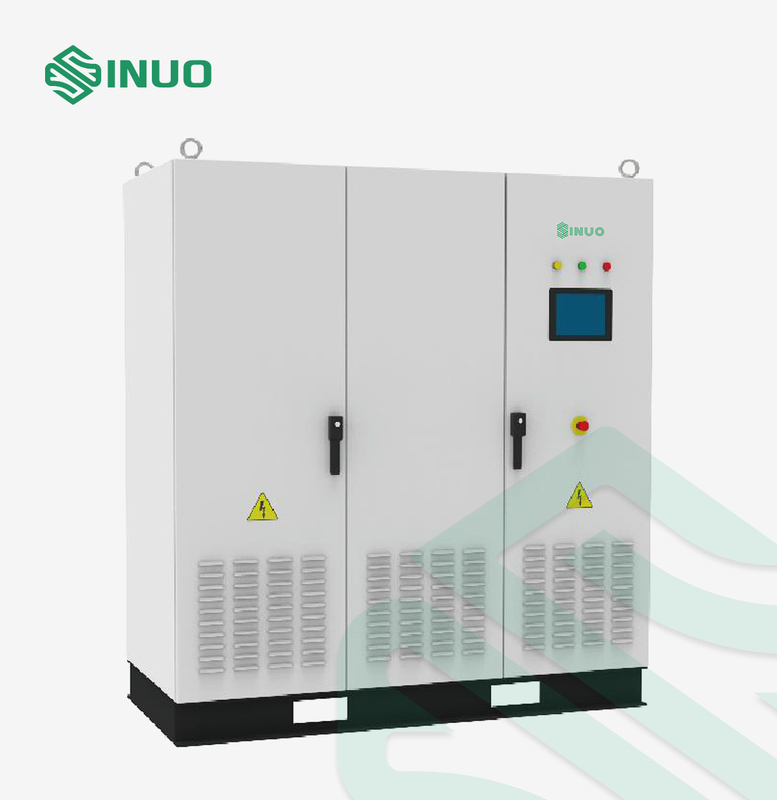

Tải điện tử DC loại tái sinh cho gói pin xe điện
Tổng quan về thiết bị

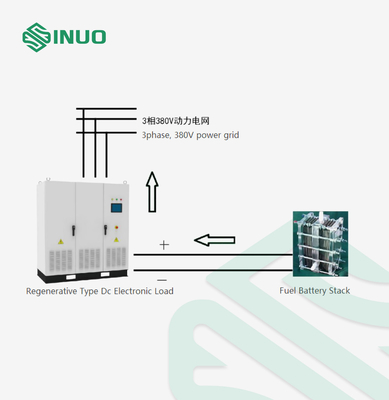

Tải điện tử DC tái sinh dòng SNELD sử dụng công nghệ chỉnh lưu PWM tần số cao và chuyển đổi DCDC hai chiều để đạt được các đặc tính tải có thể lập trình, chính xác cao và 100% năng lượng cuối đầu vào được cấp trở lại lưới điện.Nó có các đặc điểm của hệ số công suất đầu vào cao và phản ứng động nhanh.Loạt tải này có thể được sử dụng rộng rãi trong các thử nghiệm lão hóa xả như ngăn xếp pin nhiên liệu, hệ thống động cơ pin nhiên liệu, bộ pin điện và trạm sạc.
Các thông số kỹ thuật
| Tên sản phẩm | Tải điện tử DC Loại tái sinh | ||||||||
| Số sản phẩm |
SNELD10-800 |
SNELD100-800 |
SNELD150-800 |
SNELD300-800 |
SNELD500-800 |
||||
| Công suất định mức |
40kw |
100kw |
150kw |
300kw |
500kw |
||||
| Công suất đỉnh |
60kw |
150kw |
225kw |
425kw |
750kw |
||||
| Kỹ năng cơ bản | |||||||||
| Chức năng kéo | Kéo thiết bị theo chế độ đã cài đặt | ||||||||
| Chức năng cô lập | Máy biến áp cách ly tích hợp | ||||||||
|
Đấu dây |
Thiết bị đầu cuối đầu vào: ba pha ba dây | ||||||||
| Thông số đầu ra | |||||||||
| Chế độ đầu ra | Điện áp không đổi (CV), dòng điện không đổi (CC), công suất không đổi (CP), điện trở không đổi (CR) | ||||||||
| Dải điện áp |
24.0-800.0VDC |
||||||||
| Phạm vi hiện tại | ± (0-80) A | ± (0-200) A | ± (0-300) A | ± (0-600) A | ± (0-1000) A | ||||
| Dòng điện cao nhất |
± 120A |
± 300A |
± 450A |
± 900A |
± 1500A |
||||
| Phạm vi kháng cự |
50mΩ-500Ω |
||||||||
| Độ chính xác cài đặt điện áp | Độ phân giải 0,1% FS: 0,1V | ||||||||
| Độ chính xác cài đặt hiện tại | 0,1% Độ phân giải FS: 01A | ||||||||
| Độ chính xác cài đặt nguồn | Độ phân giải 0,2% FS: 10W | ||||||||
| Độ chính xác cài đặt điện trở | Độ phân giải 2%: 1mΩ | ||||||||
| Ripple (vpp) |
0,2% FS |
||||||||
| Thời gian phục hồi tạm thời |
5ms |
||||||||
| Thời gian tăng điện áp | 10ms (10% tải - 90% tải) | ||||||||
| Thời gian tăng hiện tại | 10ms (-90% tải ~ + 90% tải) | ||||||||
| Nguồn điện áp hiệu ứng |
≤0,1% |
||||||||
| Tải hiệu ứng |
≤0,1% |
||||||||
| Chức năng đầu ra | |||||||||
|
Trưng bày |
Màn hình cảm ứng màu màn hình lớn | ||||||||
| Chỉnh sửa dạng sóng | Độ dốc điện áp và dòng điện, bậc thang, điều khiển chu kỳ, điều khiển bước nhảy, mô phỏng đường cong xả pin | ||||||||
| Chức năng dừng khẩn cấp | nút khẩn cấp | ||||||||
| Kiểm soát dừng khởi động | Kiểm soát riêng biệt việc xả, sạc và dừng | ||||||||
| Chức năng giao diện Bms | Có thể tự do thiết lập các lệnh giao tiếp BMS, điều kiện kích hoạt, v.v. để bảo vệ kịp thời | ||||||||
| Khởi động nhẹ nhàng | Chức năng sạc trước | ||||||||
| Chức năng bảo vệ | |||||||||
| Thiết bị bảo vệ | Quá dòng GBT, quá nhiệt IGBT, quá nhiệt máy biến áp, quá áp đầu ra và quá áp, quá dòng, quá tải, ngắn mạch | ||||||||
| Giao diện từ xa | |||||||||
| Phương thức giao tiếp |
Cấu hình tiêu chuẩn: RS485 Tùy chọn: CAN, ETHERNET, USB |
||||||||
| Thông số đầu vào | |||||||||
| Số pha đầu vào | Ba pha 3wires + PE | ||||||||
| Dải điện áp đầu vào |
323V-437V (LL) |
||||||||
| Dải tần số đầu vào | 45 ~ 55Hz | ||||||||
| Hệ số công suất đầu vào |
> 0,99 |
||||||||
| Sóng hài đầu vào |
≤3% |
||||||||
| Thời gian chuyển đổi | ≤10ms (+ 90% tải ~ -90% tải) | ||||||||
| Môi trường làm việc | |||||||||
| Nhiệt độ hoạt động |
-20 ~ 45 ℃ |
||||||||
| Độ ẩm làm việc |
10 ~ 90% RH (Không ngưng tụ) |
||||||||
| Khối lượng và trọng lượng | |||||||||
|
Kích thước |
1200x1960x800 |
1400x1960x800 |
2600x1960x800 |
4500x1960x1000 |
|||||
|
Trọng lượng |
500 |
800 |
1000 |
1800 |
3200 |
||||
Những đặc điểm chính
1. Áp dụng công nghệ chỉnh lưu PWM tần số cao và DCDC hai chiều, điều khiển kỹ thuật số thuần túy, chức năng mạnh mẽ và độ tin cậy cao.
2. Bốn chế độ đầu ra: dòng điện không đổi (CC), điện áp không đổi (CV), công suất không đổi (CP) và điện trở không đổi (CR).
3. Tốc độ phản hồi chuyển mạch hiện tại nhanh, có thể đáp ứng các yêu cầu kiểm tra pin nhiên liệu.
4. Sở hữu khả năng chịu tải điện áp thấp và dòng điện cao, có thể đáp ứng các yêu cầu thử nghiệm ngăn xếp pin nhiên liệu.
5. Sử dụng công nghệ chuyển đổi PWM, 100% năng lượng hấp thụ được cấp trở lại lưới điện, tiết kiệm năng lượng và giảm phát thải, hệ số công suất đầu vào cao, không gây ô nhiễm lưới điện.
6. Nhiều chức năng bảo vệ: đầu ra dưới điện áp, mất pha, đầu ra quá áp, quá nhiệt IGBT, quá dòng IGBT, bảo vệ quá nhiệt, bảo vệ giới hạn dòng ngắn mạch.
Đăng kí
1. Thử nghiệm xả ngăn xếp pin nhiên liệu
2. Kiểm tra độ lão hóa và hiệu suất của cọc sạc
3. Kiểm tra độ tuổi và hiệu suất của thiết bị cung cấp nguồn DC
4. Kiểm tra xả pin nguồn
