| Tên thương hiệu: | Sinuo |
| Số mẫu: | SNDCI96 |
| MOQ: | 1 |
| giá bán: | Customized |
| Điều khoản thanh toán: | T / T |
| Khả năng cung cấp: | 20 bộ / tháng |

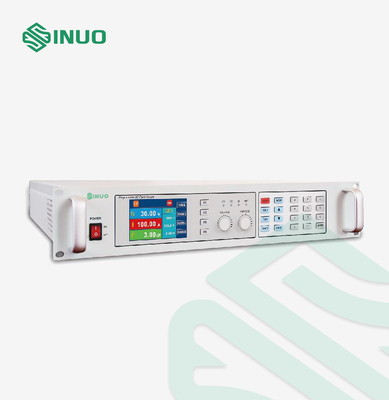

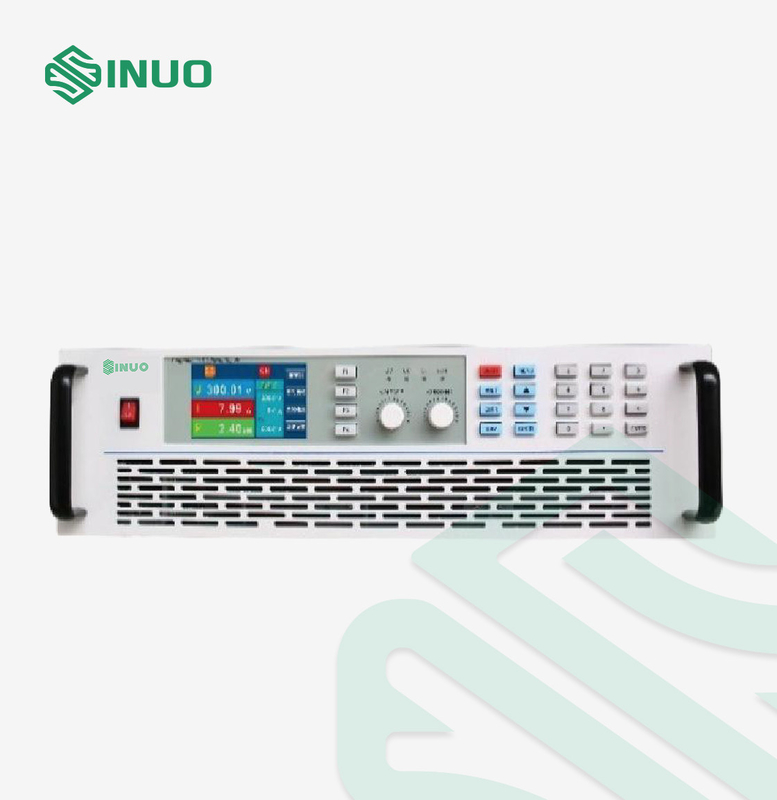

Bộ nguồn DC có thể lập trình được dòng SNDCI96 có những ưu điểm đáng kể như công suất cao, dòng điện cao, phản hồi nhanh, phản ứng tức thời tải nhanh, tiếng ồn thấp và sử dụng thuận tiện!Dòng bộ nguồn này có mật độ công suất cực cao và là bộ nguồn lập trình DC với vẻ ngoài tinh tế, kích thước nhỏ, hiệu suất cao, chức năng mạnh mẽ và vận hành đơn giản.Nó được sử dụng rộng rãi trong các ngành công nghiệp như thử nghiệm động cơ DC, hàng không vũ trụ và quốc phòng, điện tử tiêu dùng, máy tính và thiết bị ngoại vi, truyền thông, thiết bị y tế, năng lượng mặt trời và điện tử ô tô.
Sê-ri SNDCI96 yêu cầu mô-đun công suất 5kW ở lõi của bộ nguồn.Theo yêu cầu điện áp đầu ra, 1 đến 3 mô-đun có thể được cấu hình thành một khung, có thể cung cấp công suất từ 5kW đến 15kW.Sự kết hợp của các vỏ này sau đó có thể dễ dàng kết nối song song để cung cấp công suất lên đến 150 kW.Bộ nguồn song song hoạt động giống như một bộ nguồn duy nhất, cung cấp tổng dòng điện cho hệ thống.Nâng cao chỉ có thể được kiểm soát.Nguồn cung cấp có thể cho phép đầu ra theo trình tự phức tạp và chế độ nguồn không đổi thông qua thiết bị điều khiển, và có thể lưu trữ / gọi lại các cài đặt của thiết bị.Việc sử dụng chu kỳ nối tiếp của loạt bộ nguồn này trở thành một lựa chọn lý tưởng để thử nghiệm lặp lại.
Những đặc điểm chính
1. Mật độ công suất cao, khung gầm tiêu chuẩn 3U, công suất lên đến 15kW.
2. Dải điện áp rộng, từ 0 ~ 40 đến 0 ~ 1000V, công suất máy đơn 5 ~ 15kW.
3. Đáp ứng quá độ tải nhanh để ngăn chặn các chuyến du ngoạn điện áp không mong muốn.
4. Độ chính xác cao, AD 16 bit bên trong, gợn sóng thấp
5. Giao diện hoạt động linh hoạt, thuận tiện cho người dùng hoạt động
6. Nó có thể nhận ra kết nối song song đầu ra và thiết kế mô-đun, thuận tiện cho người dùng mở rộng dung lượng.
7. Chức năng trình tự, kiểm soát hệ thống linh hoạt và đa dạng, đáp ứng nhu cầu kiểm tra của khách hàng.
8. Quạt tốc độ thay đổi với độ ồn thấp và điều khiển thay đổi nhiệt độ thấp.
9. Với các chế độ đầu ra điện áp không đổi và dòng điện không đổi.
10. Hoàn thành quá điện áp đầu vào, thiếu pha, quá nhiệt bên trong, quá điện áp đầu ra và các biện pháp bảo vệ khác, và hiệu suất an toàn được đảm bảo.
11. Với giao diện điều khiển tương tự, công suất đầu ra có thể được điều khiển riêng biệt thông qua giao diện tương tự bên ngoài.
| Người mẫu |
SNDCI96 150-33 |
SNDCI96 150-66 |
SNDCI96 150-100 |
SNDCI96 200-25 |
SNDCI96 200-50 |
SNDCI96 200-75 |
|||||||||||
| Đầu vào AC | Pha: 3 pha 3 dây + nối đất;Điện áp: 380VAC ± 10%;Tần số: 47 ~ 63Hz;Hệ số công suất: ≥0,78 | ||||||||||||||||
| Đầu ra DC | Vôn | 0 ~ 40V | 0 ~ 60V | ||||||||||||||
| Hiện hành | 0 ~ 125A | 0 ~ 250A | 0 ~ 375A | 0 ~ 83A | 0 ~ 167A | 0 ~ 250A | |||||||||||
| Quyền lực | 0 ~ 5kW | 0 ~ 10kW | 0 ~ 15kW | 0 ~ 5kW | 0 ~ 10kW | 0 ~ 15kW | |||||||||||
| Hiệu quả | 87%, giá trị điển hình dưới dòng danh định và tải tối đa | ||||||||||||||||
|
Chương trình Sự chính xác |
Vôn | ≤ ± (0,05% + 0,05% FS) | |||||||||||||||
| Hiện hành | ≤ ± (0,2% + 0,2% FS) | ||||||||||||||||
| OVP | ≤ ± 1% FS (Phạm vi lập trình: 5-110% từ bảng điều khiển phía trước, thiết bị đầu cuối đầu vào tương tự từ xa hoặc cấu hình đầu vào kỹ thuật số tùy chọn) | ||||||||||||||||
| Độ chính xác khi đọc lại | Vôn | ≤ ± (0,05% + 0,05% FS) | |||||||||||||||
| Hiện hành | ≤ ± (0,2% + 0,2% FS) | ||||||||||||||||
| Gợn sóng và tiếng ồn |
RMS (20Hz-300KHz) |
20mVrms | 20mVrms | 20mVrms | 20mVrms | 20mVrms | 20mVrms | ||||||||||
|
PP (20Hz-20MHz) |
75mVpp | 75mVpp | 75mVpp | 75mVpp | 75mVpp | 75mVpp | |||||||||||
| Chế độ hiện hành | ＜ ± 0,04% dòng điện RMS quy mô đầy đủ | ||||||||||||||||
| Hiệu ứng nguồn | Vôn | ≤0,01% FS (± 10%△Đầu vào UAC) | |||||||||||||||
| Hiện hành | ≤0,05% FS (± 10%△Đầu vào UAC) | ||||||||||||||||
| Tải hiệu ứng | Vôn | ≤0,02% FS (0-100% phạm vi điều chỉnh tải) | |||||||||||||||
| Hiện hành | ≤0,1% FS (0-100%△UAC của phạm vi điều chỉnh tải) | ||||||||||||||||
| Giao diện kích thích | Sự chỉ rõ | 25 phích cắm D-Sub một chân gắn sẵn | |||||||||||||||
| Dải tín hiệu | 0 ~ 5V hoặc 0 ~ 10V | ||||||||||||||||
| Độ chính xác của U / I | Lập trình U: ≤0,25% FS;U đọc lại: ≤ ± 1,0% FS;Tôi lập trình: ≤0,8% FS;Tôi đọc lại: ≤ ± 1.0% FS | ||||||||||||||||
| Thời gian phản hồi động | Thời gian điều chỉnh tải | Thay đổi tải dưới 50% đến 100% hoặc 100% đến 50%, quay trở lại đầu ra trạng thái ổn định toàn quy mô ± 0,75% trong vòng 1ms | |||||||||||||||
| Thời gian tăng điện áp đầu ra | Tối đa 100ms (10 ~ 90% toàn thang đo) | ||||||||||||||||
| Tỷ lệ quay vòng hiện tại | 45A / MS (giá trị điển hình) | ||||||||||||||||
| Sự ổn định | Trong điều kiện của cùng một môi trường hoạt động, sau 30 phút khởi động, nó thường nằm trong khoảng ± 0,05% giá trị cài đặt trong vòng 8 giờ | ||||||||||||||||
| Phương thức giao tiếp | Giao diện RS232 / RS485 / CAN / LAN / UBS và v.v. | ||||||||||||||||
| Hoạt động song song | Có thể kết nối tối đa 5 sản phẩm và 61 bộ nguồn song song sẽ làm giảm 0,3% độ chính xác của mỗi bộ nguồn | ||||||||||||||||
| Hoạt động song song | Lên đến 2 đơn vị trong chuỗi | ||||||||||||||||
| Môi trường làm việc | Loại trong nhà;nhiệt độ làm việc: 0 ~ 50 ℃, độ ẩm: <80%, không ngưng tụ, nhiệt độ bảo quản: -20 ~ 70 ℃, độ cao <2000m | ||||||||||||||||
|
Hệ số nhiệt độ
|
0,02% / ℃ điện áp đầu ra danh định tối đa, dưới điểm đặt điện áp, giá trị điển hình | ||||||||||||||||
| 0,03% / ℃ dòng đầu ra định mức tối đa, dưới điểm đặt hiện tại, giá trị điển hình | |||||||||||||||||
| Điện áp nổi đầu ra | Cực âm nằm trong phạm vi ± 300V của điện thế khung | ||||||||||||||||
| Âm lượng: W * H * D (mm) | Tủ tiêu chuẩn 482mm * 609mm * 132mm (W * H * D), chiều cao 3U | ||||||||||||||||
| Trọng lượng | 22kg | 28kg | 34kg | 22kg | 28kg | 34kg | |||||||||||
| Người mẫu |
SNDCI96 80-63 |
SNDCI96 80-125 |
SNDCI96 80-188 |
SNDCI96 100-50 |
SNDCI96 100-100 |
SNDCI96 100-150 |
|||||||||||
| Đầu vào AC | Pha: 3 pha 3 dây + nối đất;Điện áp: 380VAC ± 10%;Tần số: 47 ~ 63Hz;Hệ số công suất: ≥0,78 | ||||||||||||||||
| Đầu ra DC | Vôn | 0 ~ 80V | 0 ~ 100V | ||||||||||||||
| Hiện hành | 0 ~ 63A | 0 ~ 125A | 0 ~ 188A | 0 ~ 50A | 0 ~ 100A | 0 ~ 150A | |||||||||||
| Quyền lực | 0 ~ 5kW | 0 ~ 10kW | 0 ~ 15kW | 0 ~ 5kW | 0 ~ 10kW | 0 ~ 15kW | |||||||||||
| Hiệu quả | 87%, giá trị điển hình dưới dòng danh định và tải tối đa | ||||||||||||||||
|
Chương trình Sự chính xác |
Vôn | ≤ ± (0,05% + 0,05% FS) | |||||||||||||||
| Hiện hành | ≤ ± (0,2% + 0,2% FS) | ||||||||||||||||
| OVP | ≤ ± 1% FS (Phạm vi lập trình: 5-110% từ bảng điều khiển phía trước, thiết bị đầu cuối đầu vào tương tự từ xa hoặc cấu hình đầu vào kỹ thuật số tùy chọn) | ||||||||||||||||
| Độ chính xác khi đọc lại | Vôn | ≤ ± (0,05% + 0,05% FS) | |||||||||||||||
| Hiện hành | ≤ ± (0,2% + 0,2% FS) | ||||||||||||||||
| Gợn sóng và tiếng ồn |
RMS (20Hz-300KHz) |
20mVrms | 20mVrms | 20mVrms | 20mVrms | 20mVrms | 20mVrms | ||||||||||
|
PP (20Hz-20MHz) |
100mVpp | 100mVpp | 100mVpp | 100mVpp | 100mVpp | 100mVpp | |||||||||||
| Chế độ hiện hành | ＜ ± 0,04% dòng điện RMS quy mô đầy đủ | ||||||||||||||||
| Hiệu ứng nguồn | Vôn | ≤0,01% FS (± 10%△Đầu vào UAC) | |||||||||||||||
| Hiện hành | ≤0,05% FS (± 10%△Đầu vào UAC) | ||||||||||||||||
| Tải hiệu ứng | Vôn | ≤0,02% FS (0-100% phạm vi điều chỉnh tải) | |||||||||||||||
| Hiện hành | ≤0,1% FS (0-100%△UAC của phạm vi điều chỉnh tải) | ||||||||||||||||
| Giao diện kích thích | Sự chỉ rõ | 25 phích cắm D-Sub một chân gắn sẵn | |||||||||||||||
| Dải tín hiệu | 0 ~ 5V hoặc 0 ~ 10V | ||||||||||||||||
| Độ chính xác của U / I |
Lập trình U: ≤0,25% FS;U đọc lại: ≤ ± 1,0% FS;Tôi lập trình: ≤0,8% FS; Tôi đọc lại: ≤ ± 1.0% FS |
||||||||||||||||
| Thời gian phản hồi động | Thời gian điều chỉnh tải | Thay đổi tải dưới 50% đến 100% hoặc 100% đến 50%, quay trở lại đầu ra trạng thái ổn định toàn quy mô ± 0,75% trong vòng 1ms | |||||||||||||||
| Thời gian tăng điện áp đầu ra | Tối đa 100ms (10 ~ 90% toàn thang đo) | ||||||||||||||||
| Tỷ lệ quay vòng hiện tại | 45A / MS (giá trị điển hình) | ||||||||||||||||
| Sự ổn định | Trong điều kiện của cùng một môi trường hoạt động, sau 30 phút khởi động, nó thường nằm trong khoảng ± 0,05% giá trị cài đặt trong vòng 8 giờ | ||||||||||||||||
| Phương thức giao tiếp | Giao diện RS232 / RS485 / CAN / LAN / UBS và v.v. | ||||||||||||||||
| Hoạt động song song | Có thể kết nối tối đa 5 sản phẩm và 61 bộ nguồn song song sẽ làm giảm 0,3% độ chính xác của mỗi bộ nguồn | ||||||||||||||||
| Hoạt động song song | Lên đến 2 đơn vị trong chuỗi | ||||||||||||||||
| Môi trường làm việc | Loại trong nhà;nhiệt độ làm việc: 0 ~ 50 ℃, độ ẩm: <80%, không ngưng tụ, nhiệt độ bảo quản: -20 ~ 70 ℃, độ cao <2000m | ||||||||||||||||
|
Hệ số nhiệt độ
|
0,02% / ℃ điện áp đầu ra danh định tối đa, dưới điểm đặt điện áp, giá trị điển hình | ||||||||||||||||
| 0,03% / ℃ dòng đầu ra định mức tối đa, dưới điểm đặt hiện tại, giá trị điển hình | |||||||||||||||||
| Điện áp nổi đầu ra | Cực âm nằm trong phạm vi ± 300V của điện thế khung | ||||||||||||||||
| Âm lượng: W * H * D (mm) | Tủ tiêu chuẩn 482mm * 609mm * 132mm (W * H * D), chiều cao 3U | ||||||||||||||||
| Trọng lượng | 22kg | 28kg | 34kg | 22kg | 28kg | 34kg | |||||||||||
| Người mẫu |
SNDCI96 600-8 |
SNDCI96 600-17 |
SNDCI96 1000-25 |
SNDCI96 1000-5 |
SNDCI96 1000-10 |
SNDCI96 1000-15 |
|||||||||||
| Đầu vào AC | Pha: 3 pha 3 dây + nối đất;Điện áp: 380VAC ± 10%;Tần số: 47 ~ 63Hz;Hệ số công suất: ≥0,78 | ||||||||||||||||
| Đầu ra DC | Vôn | 0 ~ 600V | 0 ~ 1000V | ||||||||||||||
| Hiện hành | 0 ~ 8A | 0 ~ 17A | 0 ~ 25A | 0 ~ 5A | 0 ~ 10A | 0 ~ 15A | |||||||||||
| Quyền lực | 0 ~ 5kW | 0 ~ 10kW | 0 ~ 15kW | 0 ~ 5kW | 0 ~ 10kW | 0 ~ 15kW | |||||||||||
| Hiệu quả | 87%, giá trị điển hình dưới dòng danh định và tải tối đa | ||||||||||||||||
|
Chương trình Sự chính xác |
Vôn | ≤ ± (0,05% + 0,05% FS) | |||||||||||||||
| Hiện hành | ≤ ± (0,2% + 0,2% FS) | ||||||||||||||||
| OVP | ≤ ± 1% FS (Phạm vi lập trình: 5-110% từ bảng điều khiển phía trước, thiết bị đầu cuối đầu vào tương tự từ xa hoặc cấu hình đầu vào kỹ thuật số tùy chọn) | ||||||||||||||||
| Độ chính xác khi đọc lại | Vôn | ≤ ± (0,05% + 0,05% FS) | |||||||||||||||
| Hiện hành | ≤ ± (0,2% + 0,2% FS) | ||||||||||||||||
| Gợn sóng và tiếng ồn |
RMS (20Hz-300KHz) |
60mVrms | 60mVrms | 60mVrms | 60mVrms | 60mVrms | 60mVrms | ||||||||||
|
PP (20Hz-20MHz) |
350mVpp | 350mVpp | 350mVpp | 350mVpp | 350mVpp | 350mVpp | |||||||||||
| Chế độ hiện hành | ＜ ± 0,04% dòng điện RMS quy mô đầy đủ | ||||||||||||||||
| Hiệu ứng nguồn | Vôn | ≤0,01% FS (± 10%△Đầu vào UAC) | |||||||||||||||
| Hiện hành | ≤0,05% FS (± 10%△Đầu vào UAC) | ||||||||||||||||
| Tải hiệu ứng | Vôn | ≤0,02% FS (0-100% phạm vi điều chỉnh tải) | |||||||||||||||
| Hiện hành | ≤0,1% FS (0-100%△UAC của phạm vi điều chỉnh tải) | ||||||||||||||||
| Giao diện kích thích | Sự chỉ rõ | 25 phích cắm D-Sub một chân gắn sẵn | |||||||||||||||
| Dải tín hiệu | 0 ~ 5V hoặc 0 ~ 10V | ||||||||||||||||
| Độ chính xác của U / I |
Lập trình U: ≤0,25% FS;U đọc lại: ≤ ± 1,0% FS;Tôi lập trình: ≤0,8% FS; Tôi đọc lại: ≤ ± 1.0% FS |
||||||||||||||||
| Thời gian phản hồi động | Thời gian điều chỉnh tải | Thay đổi tải dưới 50% đến 100% hoặc 100% đến 50%, quay trở lại đầu ra trạng thái ổn định toàn quy mô ± 0,75% trong vòng 1ms | |||||||||||||||
| Thời gian tăng điện áp đầu ra | Tối đa 100ms (10 ~ 90% toàn thang đo) | ||||||||||||||||
| Tỷ lệ quay vòng hiện tại | 45A / MS (giá trị điển hình) | ||||||||||||||||
| Sự ổn định | Trong điều kiện của cùng một môi trường hoạt động, sau 30 phút khởi động, nó thường nằm trong khoảng ± 0,05% giá trị cài đặt trong vòng 8 giờ | ||||||||||||||||
| Phương thức giao tiếp | Giao diện RS232 / RS485 / CAN / LAN / UBS và v.v. | ||||||||||||||||
| Hoạt động song song | Có thể kết nối tối đa 5 sản phẩm và 61 bộ nguồn song song sẽ làm giảm 0,3% độ chính xác của mỗi bộ nguồn | ||||||||||||||||
| Hoạt động song song | Lên đến 2 đơn vị trong chuỗi | ||||||||||||||||
| Môi trường làm việc | Loại trong nhà;nhiệt độ làm việc: 0 ~ 50 ℃, độ ẩm: <80%, không ngưng tụ, nhiệt độ bảo quản: -20 ~ 70 ℃, độ cao <2000m | ||||||||||||||||
|
Hệ số nhiệt độ
|
0,02% / ℃ điện áp đầu ra danh định tối đa, dưới điểm đặt điện áp, giá trị điển hình | ||||||||||||||||
| 0,03% / ℃ dòng đầu ra định mức tối đa, dưới điểm đặt hiện tại, giá trị điển hình | |||||||||||||||||
| Điện áp nổi đầu ra | Cực âm nằm trong phạm vi ± 300V của điện thế khung | ||||||||||||||||
| Âm lượng: W * H * D (mm) | Tủ tiêu chuẩn 482mm * 609mm * 132mm (W * H * D), chiều cao 3U | ||||||||||||||||
| Trọng lượng | 22kg | 28kg | 34kg | 22kg | 28kg | 34kg | |||||||||||
