IEC 61851-22 EVSE Phòng thử nghiệm xâm nhập nước ở nhiệt độ cao áp suất cao IPX9
Các tiêu chuẩn và điều khoản tuân thủ
Phòng thử nghiệm phun tia nước nhiệt độ cao áp suất cao IPX9K này phù hợp với các yêu cầu của thử nghiệm IPX9 IEC 60529, theo yêu cầu của IEC 61851-22 Điều khoản 8.4, có thể được sử dụng để thử nghiệm hệ thống sạc xe điện.
Các thông số kỹ thuật
| Kích thước khung bên trong | 3000 * 4000 * 3000MM (D * W * H) |
| Kích thước khung bên ngoài | Khoảng4000 * 5000 * 4000 MM (D * W * H) (Nhà kính, kênh thoát nước và người sử dụng kỹ thuật mặt đất tự xử lý). |
| Mẫu lớn nhất của người dùng | 2100x900x1000 mm (HxWxL);Trọng lượng mẫu: 500KG |
| Mẫu nhỏ nhất của người dùng | 500 * 500 * 500 mm (HxWxL);Trọng lượng mẫu: 30KG |
| Hệ thống phun nước | Cấu tạo gồm máy bơm nước cao áp và nhiệt độ cao của Ý, đồng hồ đo áp suất nước cao áp và nhiệt độ cao, van điện từ cao áp và nhiệt độ cao, ống thủy lực cao áp và nhiệt độ cao. |
| Nhiệt độ nước phun | RT ～ 90 ℃ có thể được đặt (RT là nhiệt độ môi trường xung quanh) |
| Góc phun | Bình phun có thể bao phủ toàn bộ bề mặt mẫu, và góc phun vuông góc với bề mặt mẫu. |
| Áp lực phun nước | 8000 ～ 10000Kpa |
| Dòng nước phun | 14 ～ 16L / phút |
| Khoảng cách giữa vòi phun và mẫu | 175 ± 25mm |
| Thời gian phun nước | 30S / m2 (Có thể được thiết lập) |
| Kiểm soát thời gian hoạt động |
1 giây ～ 9999h59 phút59 giây (Có thể điều chỉnh)
|
| Bề mặt tiếp nhận | Mặt trên và mặt xung quanh của sản phẩm |
| Đồng hồ đo áp suất phun nước | Có thể hiển thị áp lực phun nước |
| Hệ thống điều khiển | Hệ thống điều khiển màn hình cảm ứng được công ty chúng tôi nghiên cứu và phát triển độc lập. |
| Bể nước nóng (tủ ấm) | 1 máy tính |
| Xe chở mẫu | 500kg |
| Số lượng vòi phun | 3 cái, một cái được lắp trên đầu để phun bề mặt trên cùng của mẫu;một cái được lắp ở bên cạnh để phun bề mặt xung quanh mẫu;và cái cuối cùng được lắp ở phía dưới để phun bề mặt dưới cùng của mẫu. |
| Quỹ đạo phun | Lấy quỹ đạo hình chữ S đang chạy làm nguyên tắc của chuyển động phản lực và sử dụng bốn động cơ servo để thiết kế cánh tay robot để hoàn thành việc phun nước ra 5 phía.Với 30S trên mét M2 là thời gian thử nghiệm tham chiếu cơ bản, toàn bộ quỹ đạo có thể được đặt để hoàn thành thời gian và nó có thể đặt trong 150-300S (5 mét vuông).Khi cài đặt, người vận hành có thể nhập kích thước theo kích thước, chiều dài, chiều rộng và chiều cao của sản phẩm.Hệ thống thao tác tự động hoàn thành đường chạy thử nghiệm để kiểm tra có trật tự.Sau khi kiểm tra xong, cánh tay quay trở lại điểm ban đầu và thiết bị có âm thanh và ánh sáng nhắc nhở. |
| Phương pháp đặt mẫu |
1. Thông qua xe nâng để tải và dỡ mẫu, và khách hàng sẽ chuẩn bị xe nâng bởi người sử dụng (nhà cung cấp cung cấp thông số kỹ thuật); 2. Thông qua phương tiện trên không để nâng mẫu đến cửa của thiết bị, sau đó yêu cầu xe chở mẫu thủ công tiến đến không gian thử nghiệm.Sau khi đóng cửa, hệ thống sẽ nhắc rằng có thể tiến hành kiểm tra chính thức. |
| Hệ thống nước tinh khiết | Cung cấp thiết bị nước tinh khiết 50L / H, cung cấp nguồn nước để sưởi ấm và nước phun để tái chế. |
| Nguồn cấp | AC380V ba pha năm dây, 50Hz;công suất: khoảng 100KW (không tải);được trang bị riêng công tắc không khí 120A, công tắc không khí phải có đầu nối dây và dây nguồn có kích thước ≥50 mét vuông. |
| Hệ thống tuần hoàn nước |
1) Nguồn nước không thể tái chế (Do nguồn nước bẩn sau khi thử ắc quy, nên xả nước đã qua sử dụng xuống bể chứa nước thải). 2) Nếu người dùng xem xét việc tái chế nước, vui lòng chuẩn bị trước hồ bơi hồi hương và hồ bơi sạch; 3) Người sử dụng đường ống phải chuẩn bị trước; 4) Kích thước của hồ bơi trở lại: 1000 * 1000 * 1500mm (D * W * H) 5) Kích thước của bể nước trong: 1000 * 1000 * 1200mm (D * W * H) 6) Thiết bị lọc nước (tùy chọn) Nếu người dùng xem xét việc tái chế nước, vui lòng chuẩn bị trước hồ bơi hồi hương và hồ bơi sạch. |
| Thiết bị lọc nước (tùy chọn, chi phí bổ sung) | Sau khi nước trong quá trình kiểm tra chảy vào bể hồi lưu, nước trong bể sạch được máy bơm nước bể sạch bơm vào bể lọc túi, nước sau lọc được đưa trở lại bể chứa nước. |
| Vật liệu cấu trúc | |
| Vòi phun | Ống thủy lực bằng thép không gỉ SUS 304 |
| Bồn nước | Thép không gỉ SUS 304 |
| Phụ kiện điều khiển điện | Áp dụng các thương hiệu nổi tiếng quốc tế như Schneider và Omron |
Tổng quan về thiết bị

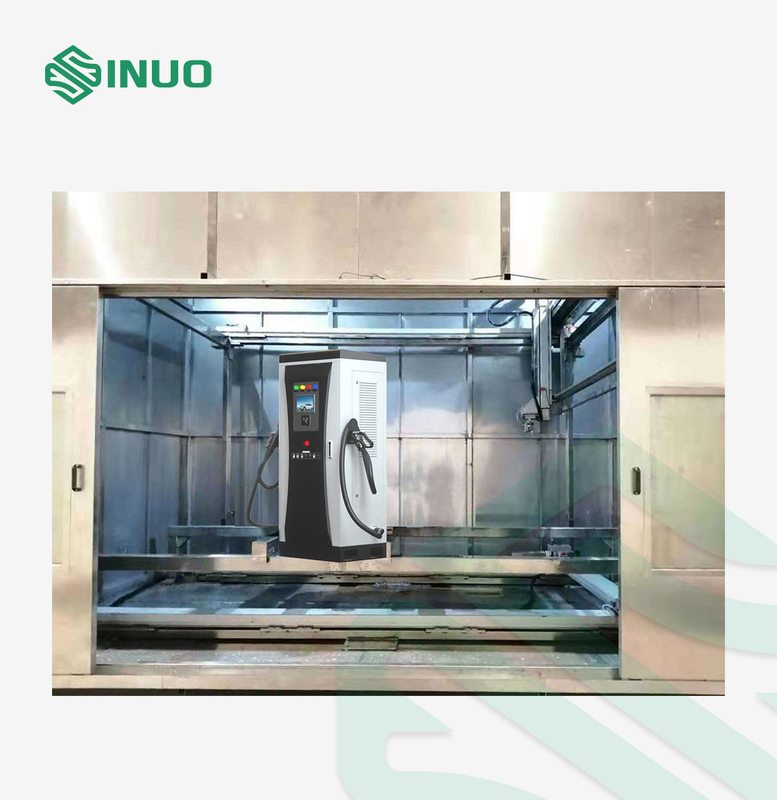

Phòng thử bao gồm một băng thử, một bể chứa nước, một hộp điều khiển, một vùng đệm khử nước sản phẩm và một hệ thống phun.Kích thước phòng thử có thể được tùy chỉnh theo mẫu cụ thể của khách hàng.
Hệ thống nhiệt:
Dây nóng được sử dụng ở tần số cao rất quan trọng trong hệ thống này.Việc lựa chọn vật liệu không phù hợp của ống gia nhiệt có tuổi thọ ngắn và dễ bị đoản mạch phễu.Điều đó vô cùng bất tiện và phiền toái cho những người sử dụng có yêu cầu cao, đồng thời ảnh hưởng nghiêm trọng đến tiến độ kiểm tra sản xuất.Vì lý do này, công ty đã phát triển loại khung sưởi gốm mới nhất.Chất liệu gốm sứ có khả năng chịu nhiệt độ cao, cách điện tốt, không gây rò rỉ, chập điện.Dây đốt nóng chèn từ giữa được nhập khẩu từ Đức, đường kính dây dày, chịu được nhiệt độ cao và chống cháy khô.Ống thủy tinh thạch anh được luồn vào giữa dây nung.Chức năng quan trọng của nó là ngăn không cho dây nóng bị mềm và rơi xuống khi dây nóng cháy đỏ, dẫn đến đoản mạch do tiếp xúc giữa dây nóng và kim loại của khoang bên trong.
(Ống nước nóng bồn nước)
(Máy bơm nước cao áp và nhiệt độ cao nhập khẩu Ý)
(Lưu lượng kế điện tử nhiệt độ cao và áp suất cao)

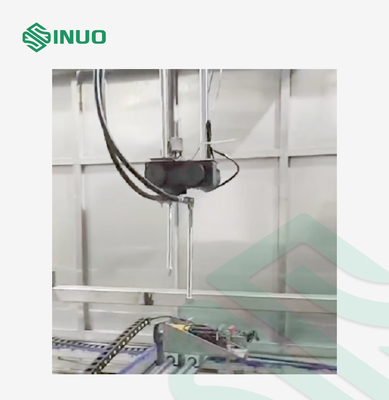

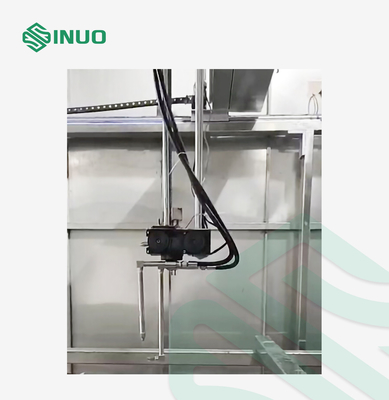

(Vòi phun và giá đỡ mẫu)
(Cảm biến hiệu chuẩn áp suất nước)
(Cảm biến hiệu chuẩn áp suất nước)
Cấu hình chính
| Tên | Thương hiệu và xuất xứ | Số lượng | Đơn vị |
| Bộ điều khiển màn hình cảm ứng | Siemens | 1 | Bộ |
| Công tắc tơ AC | Pháp Schneider | 1 | máy tính |
| Rơ le trung gian | Pháp Schneider | 1 | máy tính |
| Lọc | Đài loan | 1 | máy tính |
| Động cơ bàn xoay | STS Đài Loan | 1 | máy tính |
| cảm biến | Fotek Đài Loan | 1 | máy tính |
| Nút thép không gỉ với ánh sáng | Trung Quốc | 1 | máy tính |
| Cầu chì | Fuji | 1 | máy tính |
| Công tắc năng lượng chính | Pháp Schneider | 1 | máy tính |
| Van điện từ áp suất cao | MV Ý | 5 | máy tính |
| Đường ống liên kết | Ống thủy lực bằng thép không gỉ 304 | 5 | máy tính |
| Bộ điều khiển PLC | Siemens | 1 | máy tính |
| Lưu lượng kế điện tử | Trung Quốc | 1 | máy tính |
| Cảm biến áp suất điện tử | Sinuo | 1 | máy tính |
| Động cơ | STS Đài Loan | 1 | Bộ |
| Bơm pit tông | CHIM ƯNG | 1 | máy tính |
