| Tên thương hiệu: | Sinuo |
| Số mẫu: | SN1014 |
| MOQ: | 1 |
| giá bán: | Customized |
| Điều khoản thanh toán: | T / T |
| Khả năng cung cấp: | 30 bộ / tháng |

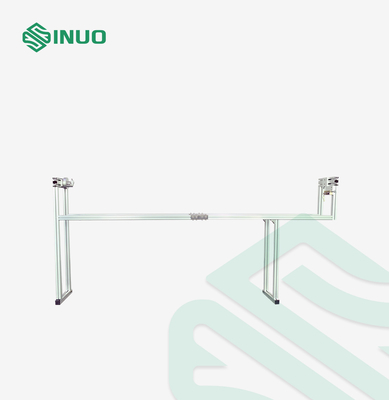

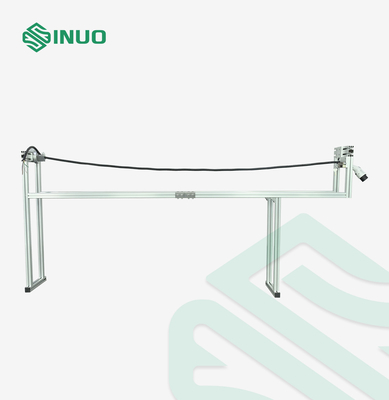

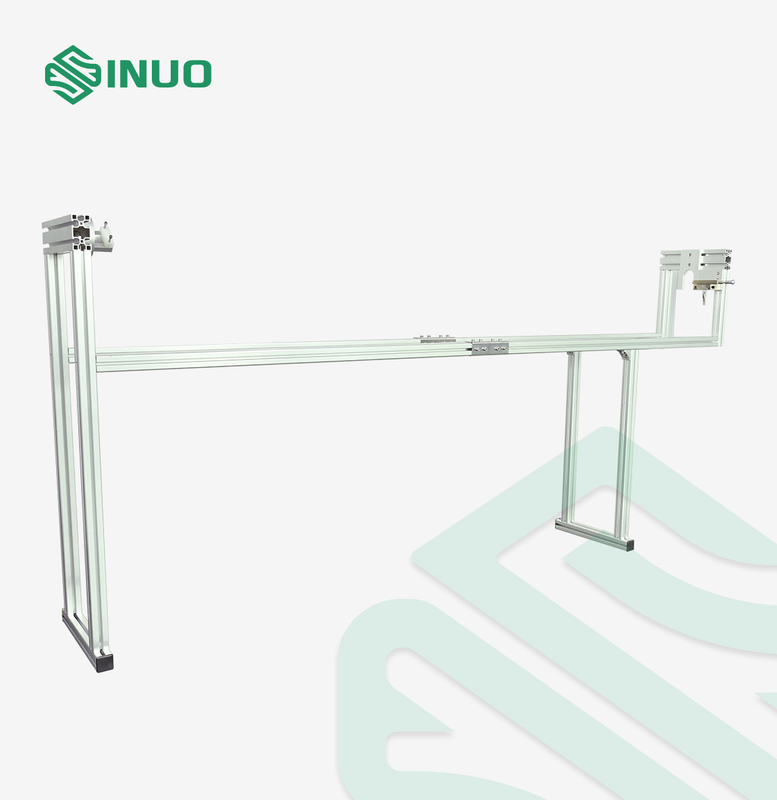

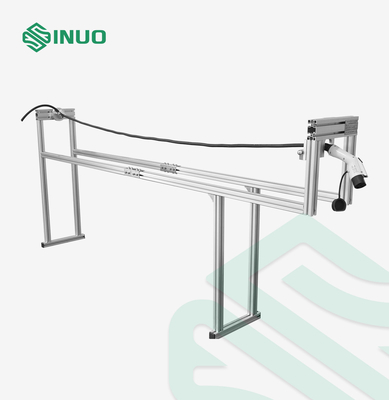

IEC62196 Xe điện Nhiều ổ cắm di động Thiết bị kiểm tra độ bền cơ học
Các tiêu chuẩn và điều khoản tuân thủ
IEC 62196-1Ed.4CDV: 2020 "Phích cắm, Ổ cắm - Ổ cắm và Bộ ghép nối cho các ứng dụng công nghiệp và tương tự, và cho xe điện"khoản 26.3, hình 19.
IEC60884-1: 2006 "Phích cắm và ổ cắm cho mục đích gia dụng và các mục đích tương tự- Phần 1: Yêu cầu chung" điều 24.9 và hình 29.
GB2099.1-2008 "Phích cắm và ổ cắm cho mục đích gia dụng và các mục đích tương tự- Phần 1: Yêu cầu chung" điều khoản 24.9 và hình 29.
Tổng quan về thiết bị
Nó được sử dụng để kiểm tra độ bền cơ học của phích cắm có thể quấn lại và đầu nối xe được trang bị cáp mềm.
Nguyên tắc kiểm tra: Đầu tự do của cáp và một sợi dây bổ sung hoặc các phương tiện mềm khác, v.v., được gắn vào cáp mềm, cả hai đều có tổng chiều dài là 2,25 m, được cố định vào tường ở độ cao từ 1 m trở lên. tầng.
Mẫu được giữ sao cho cáp nằm ngang và sau đó được phép rơi xuống sàn bê tông.Điều này được thực hiện tám lần;mỗi lần cáp được xoay 45 ° tại vị trí cố định.
Các phích cắm và đầu nối xe được sử dụng lại được lắp với một đoạn nhỏ (khoảng 200 mm) của loại cáp mềm nhẹ nhất có diện tích mặt cắt ngang nhỏ nhất do nhà sản xuất khuyến nghị.
Mẫu được giữ sao cho cáp nằm ngang và sau đó được phép rơi xuống sàn bê tông.Điều này được thực hiện tám lần;mỗi lần cáp được xoay 45 ° tại vị trí cố định.
Sau thử nghiệm, các mẫu không được có hư hỏng theo nghĩa của IEC 62196-1Ed.4CDV 2020;đặc biệt, không có bộ phận nào bị tách rời hoặc nới lỏng.Các mẫu không được để lộ các bộ phận có khả năng trở thành vật mang điện.Các mẫu phải duy trì xếp hạng IP của chúng.
Các phụ kiện có cấp độ bảo vệ IP44 trở lên phải chịu được thử nghiệm liên quan được quy định trong điều 20 của IEC 62196-1Ed.4CDV 2020.
Các phụ kiện có vỏ bọc bằng vật liệu nhựa nhiệt dẻo phải chịu được thử nghiệm của điều 21.4 IEC 62196-1Ed.4CDV 2020.
Các thông số kỹ thuật
| Chiều cao thả | 1000mm |
| Số lần rơi | số 8 |
| Thiết bị quay | 45 °, nó có thể được xoay ở mọi phía. |
| Kích thước | 2300 * 500 * 860mm |
Hỏi & Đáp
Hỏi: Chiều cao rơi là gì?
A: Chiều cao thả là 750mm.
Q: Kích thước cho thiết bị này là bao nhiêu?
A: Kích thước của thiết bị khoảng2400 × 850 × 400 (mm) W × D × H.Trọng lượng 50kg.
