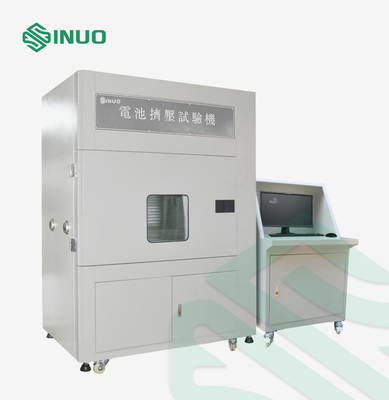

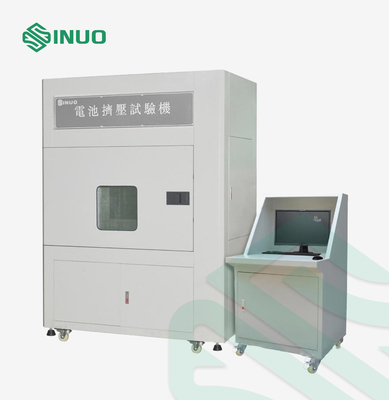

Thiết bị thử nghiệm pin IEC 62133 EV UL2580 RESS 100kN Thiết bị thử nghiệm nghiền

Tổng quan về thiết bị

1. Yêu cầu đối với cấp chống cháy nổ:

1.1 Cấp tổng thể: Cấp chống cháy nổ Exsd IIBT4.

1.2 Quạt hút: sử dụng động cơ chống cháy nổ chịu nhiệt độ cao.

1.3 Đèn: chiếu sáng chống cháy nổ độ sáng cao.

1.4 Công tắc: công tắc chống cháy nổ.

1.5 Cửa thiết bị: chống cháy và lưới bảo vệ bằng thép không gỉ.

2. Hệ điều hành:

2.1 Đặt chế độ vận hành bằng tay và tự động và hai dạng quy trình là hành trình cố định và áp suất không đổi.

2.2 Chế độ thủ công không cần chỉnh sửa quy trình và các điều kiện được kiểm soát thủ công;chế độ tự động là tự động làm việc theo quy trình đã chỉnh sửa (dịch chuyển, áp suất, thời gian giữ áp suất, v.v.)

2.3 Theo yêu cầu đặc biệt của khách hàng, chúng tôi có thể thiết kế và sản xuất đặc biệt để đáp ứng các yêu cầu về quy trình sản xuất của khách hàng và cấu hình tùy chọn ở mức độ lớn nhất.

2.4 Thiết bị chữa cháy ngang và dọc / có thể điều chỉnh và cố định / thiết bị chữa cháy tự động / hệ thống giám sát video / 5T-2000T có thể được đặt hàng đặc biệt

3. Hệ thống thu thập dữ liệu:

3.1 Được phát triển và thiết kế với ARM7 + μC / OSⅡ, tần số có thể được đặt trực tuyến ít nhất 10ms trong thời gian thực, và dịch chuyển và áp suất có thể được lập trình độc lập.

3.2 Mô-đun lấy mẫu dữ liệu đa kênh, kênh thu nhận điện áp và nhiệt độ thông qua chế độ N * 4 (có thể mở rộng).

3.3 Được trang bị các cổng nối tiếp RS232 và RS485, có thể kết nối với nhiều thiết bị kiểm tra để thực hiện thu thập dữ liệu tự động, với khả năng chống nhiễu mạnh mẽ.

3.4 Toàn bộ quá trình giám sát video được thông qua trong thử nghiệm để đảm bảo độ chính xác cao của dữ liệu thử nghiệm và hoạt động ổn định.

3.5 Dữ liệu được tự động ghi lại và lưu trữ trực tuyến, và báo cáo thử nghiệm được tạo tự động.

4. Nguyên tắc:

Hệ thống thu thập dữ liệu được đặt tại thiết bị điều khiển được giám sát, và tín hiệu điện áp hoặc nhiệt độ của thiết bị được lấy mẫu và giữ thông qua cảm biến, và gửi đến bộ chuyển đổi A / D để trở thành tín hiệu kỹ thuật số, sau đó tín hiệu được gửi đến FIFO.Khi dữ liệu được lưu trữ trong FIFO đạt đến một số lượng nhất định, nó sẽ được đọc ra từ FIFO bởi ARM7, và sau đó được gửi đến máy tính chủ thông qua kết nối Ethernet của ARM7 hoặc RS232.Xem xét rằng có thể có nhiều thiết bị được giám sát, nhiều kênh thu được thiết kế, và chúng đi qua bộ chuyển đổi tương tự và sau đó đi vào bộ chuyển đổi A / D.CPLD là lõi điều khiển của toàn hệ thống.Nó điều khiển việc chuyển đổi kênh thu nhận, bắt đầu / dừng bộ chuyển đổi A / D, bộ tạo địa chỉ lưu trữ của dữ liệu được chuyển đổi trong FIFO và tạo ra một yêu cầu ngắt để thông báo cho ARM7 đọc và lưu trữ nó trong FIFO.dữ liệu v.v.

5. Hệ thống thủy lực:

Hệ thống thủy lực sử dụng hệ thống cung cấp dầu bơm có thể thay đổi, khối van điều khiển tập trung lưu lượng lớn, bộ lọc hút dầu ở đầu vào dầu của bơm và bộ lọc dầu áp suất cao ở đầu ra của bơm để ngăn tạp chất xâm nhập vào hệ thống thủy lực để đảm bảo sự hoạt động bình thường của mạch dầu.Có hiển thị nhiệt độ dầu, mức dầu, lọc gió và các thiết bị khác trong hệ thống.Thùng nhiên liệu là một kết cấu hàn bằng thép tấm với một cửa sổ làm sạch và một nút vặn để thoát dầu và nước thải ở phía dưới.

6. Hệ thống chống cháy nổ

Nó sử dụng tấm thép dày hai lớp và thiết kế lưới bảo vệ bằng thép không gỉ, và tất cả các bộ phận điện áp dụng các bộ phận chống cháy nổ và các biện pháp cách ly bảo vệ.
