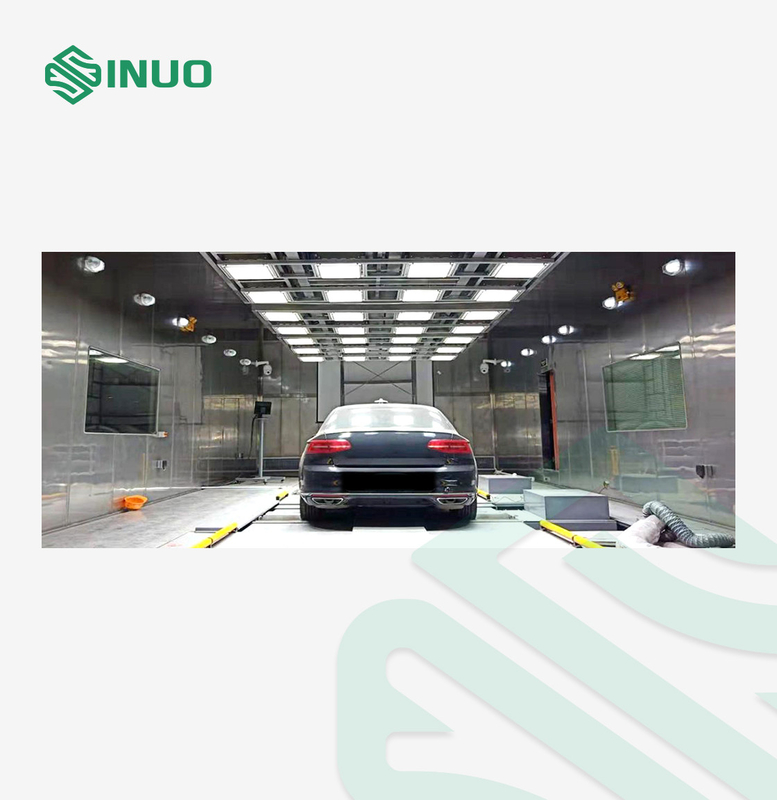

Phòng thử nghiệm đèn Halogen bức xạ mặt trời cho xe điện DIN 75220
Các tiêu chuẩn và điều khoản tuân thủ
DIN 75220: “Các thành phần ô tô lão hóa trong các đơn vị mô phỏng năng lượng mặt trời”
ISO9060: 2007 “Năng lượng mặt trời-Đặc điểm kỹ thuật và phân loại các dụng cụ để đo bức xạ mặt trời trực tiếp và mặt trời hình bán cầu”
ISO 12097-2: "Phương tiện giao thông đường bộ-Thành phần túi khí-Phần 2: Thử nghiệm mô-đun túi khí"
Các thông số kỹ thuật
| Kích thước làm việc: D × W × H | 2500 × 2500 × 2500MM | ||
| Kích thước bên ngoài: D × W × H | 4100X3100X3000MM | ||
| Công suất (kw) | 13KW | ||
| Màn biểu diễn | Phạm vi nhiệt độ | Nhiệt độ phòng làm việc: -30 ℃ ～ 85 ℃ (chu kỳ tối) | |
| Phạm vi độ ẩm | 1. Chu kỳ chiếu sáng: 10 ～ 60% RH 2. Phạm vi độ ẩm của chu kỳ tối: lên đến 100% 3. Độ ẩm chính xác: ≤ ± 5% |
||
| Bước sóng quang phổ | 290-2450nm tùy chọn | ||
| Cường độ bức xạ đèn | 1050W / m2độ chính xác ≦ ± 0,01W / m2 | ||
| Công suất ống đèn | 2,5KW (Đèn halogen kim loại quang phổ năng lượng mặt trời đầy đủ làm mát bằng không khí) X 4 | ||
| Đèn tổng công suất | 10KW, tuổi thọ: 1000 giờ | ||
| Nhiệt độ bảng đen | Phạm vi kiểm soát BST: 80 ℃ (có thể điều chỉnh) Phạm vi điều khiển BPT: 80 ℃ (có thể điều chỉnh) |
||
| Khoảng cách từ Trung tâm Hồ quang đến Mẫu | 1200mm, diện tích phơi sáng hiệu quả ≥ 3000cm2 | ||
| Giá đỡ mẫu | 1200X1200MM | ||
| Phạm vi độ chính xác | Độ chính xác cài đặt / chỉ thị: nhiệt độ 0,1 ℃, độ ẩm 1% RH | ||
| Cảm biến nhiệt độ và độ ẩm | Điện trở bạch kim.PT100Ω / MV | ||
| Hệ thống nhiệt | Hệ thống hoàn toàn độc lập, lò sưởi điện bằng hợp kim niken-crom | ||
| Hệ thống tạo ẩm | Loại cách ly bên ngoài, tất cả các thiết bị tạo ẩm bay hơi bề mặt nông bằng thép không gỉ | ||
| Nhiệt độ bảng đen | Nhiệt kế bảng đen lưỡng kim | ||
| Bộ điều khiển nhiệt độ | Áp dụng màn hình cảm ứng màu Siemens và điều khiển mô-đun PLC Siemens của Đức | ||
| Hệ thống tuần hoàn | Động cơ điều hòa không khí chịu nhiệt độ và độ ồn thấp.Bánh xe ly tâm nhiều cánh | ||
| Vật chất | Vật liệu buồng ngoài | Tấm thép carbon chất lượng cao, xử lý phun sơn tĩnh điện phốt phát / Xử lý đường viền mờ bằng thép không gỉ SUS304 | |
| Vật liệu buồng bên trong | Tấm trơn bằng thép không gỉ chất lượng cao SUS304 | ||
| Vật liệu giá đỡ mẫu | Thanh thép không gỉ chất lượng cao SUS304 | ||
| Cách nhiệt khung cửa |
Dải niêm phong cửa cao su silicone nhiệt độ cao và nhiệt độ thấp
|
||
| Số lượng kệ mẫu | Số lượng mẫu là 16, theo nhiệt độ bảng đen và cảm biến chiếu xạ | ||
| Mắt trời | Hệ thống vòng lặp cảm ứng chiếu xạ thông minh với chip của Đức.Tự động hiệu chỉnh giá trị cài đặt của cường độ chiếu xạ.Đó là khả năng chịu nhiệt độ cao và độ ẩm cao;vỏ được làm bằng vật liệu 304. | ||
| Cấu hình chuẩn | 1 bộ cửa sổ kính chống bức xạ, 4 đèn | ||
| Sự bảo vệ an toàn | Bảo vệ chống rò rỉ điện, ngắn mạch, quá nhiệt, thiếu nước, quá nhiệt động cơ, quá dòng | ||
| Nguồn cấp | Hệ thống ba pha năm dây AC380V ± 10 ％ 50 ± 0,5Hz | ||
| Sử dụng nhiệt độ môi trường | 5 ℃ ～ ＋ 30 ℃ ≤85 ％ RH | ||
Tổng quan về thiết bị
Hệ thống chiếu sáng
Hệ thống bao gồm bộ nguồn điều khiển thông minh, thiết kế tối ưu của vỏ đèn phản xạ, đèn halogen kim loại Osram 2500W, tủ, đồng hồ đo độ rọi, ... Nó có thể mô phỏng hoàn hảo môi trường chiếu xạ ánh sáng mặt trời trong các điều kiện khác nhau.Cùng với các yếu tố môi trường như nhiệt độ, độ ẩm, mưa và tuyết, nó được sử dụng để đánh giá tác động của bức xạ mặt trời trực tiếp lên mẫu thử nghiệm (nhiệt, cơ, hóa, điện, v.v.) và cũng có thể được sử dụng để đánh giá sự tương tác lẫn nhau giữa các vật liệu khác nhau trong hiệu ứng thành phần.Hệ thống mô phỏng ánh sáng mặt trời có thể được sử dụng một mình để kiểm tra thiết bị điện tử, vật liệu và các mẫu thử khối lượng nhỏ.Nhiều bộ hệ thống cũng có thể được kết hợp thành một mảng ánh sáng thông qua thiết kế và bố trí chuyên nghiệp, được sử dụng để thử nghiệm ô tô, xe tải, mô-đun quang điện, thậm chí cả tàu hỏa và máy bay.
Nguồn điện thông minh (EPS):
1) Mô-đun nguồn sử dụng MCU hiệu suất cao làm lõi điều khiển và thuật toán điều khiển vectơ chính xác cao đảm bảo năng lượng đầu ra ổn định, để độ sáng của đèn được cố định và không bị ảnh hưởng bởi điện áp lưới đầu vào và làm mát.
2) Nó có thể nhận ra điều chỉnh vô cấp từ 20% đến 100% đầu ra, tản nhiệt tổng thể nhỏ và nó có nhiều phương pháp điều khiển và giao tiếp.
| Trưng bày | Giao diện hoạt động hiển thị | Trạng thái chạy | Có thể theo dõi điện áp đầu ra và dòng điện đầu ra, công suất nhiệt độ cài đặt và nhiệt độ mô-đun, v.v. |
| Cài đặt thông số | Các giá trị thông số liên quan có thể được thiết lập linh hoạt theo yêu cầu thực tế | ||
| Chức năng Bảo vệ / Báo động | Quá dòng, quá áp, quá áp, quá nhiệt, ngắn mạch, hỏng bộ nhớ trong, v.v. | ||
| Vùng lân cận | Nhiệt độ môi trường xung quanh | -10 ℃ đến + 50 ℃ (Không đóng băng) | |
| Độ ẩm môi trường xung quanh | Dưới 90% (Không có sương giá) | ||
| Môi trường xung quanh, môi trường chung quanh | Trong nhà (Không có ánh nắng trực tiếp, không bị ăn mòn, không có khí dễ cháy, không có sương mù dầu, không có bụi, v.v.) | ||
| Độ cao | Dưới 1000m | ||
3) Bộ điều khiển nguồn điện có thể theo dõi trạng thái của đèn theo thời gian thực trong quá trình chiếu sáng và đưa ra các cảnh báo tương ứng.Nếu chiếu sáng không thành công sẽ dừng chiếu sáng và báo động khi vượt quá độ trễ nhất định, tránh tình trạng chiếu sáng không thành công trong thời gian dài duy trì điện áp cao rất nguy hiểm.
Buồng:
Thiết kế bộ nguồn theo mô-đun, với tổng thể tủ, với ưu điểm là chân tủ nhỏ, đường nét gọn gàng, kết nối thuận tiện;Nguồn điện có thể được đặt trong tủ tổng thể để điều khiển thống nhất, cung cấp giao thức giao diện truyền thông tương ứng vào hệ thống điều khiển hộp thử nghiệm và sử dụng màn hình cảm ứng để điều khiển và vận hành hệ thống, độ chính xác điều khiển: ≤5%.
Mô phỏng ánh sáng mặt trời:
Tổng cộng có 98 bộ nguồn sáng, mỗi bộ nguồn sáng được trang bị một bộ nguồn điều khiển EPS, bộ nguồn này có thể điều khiển bộ nguồn của từng nguồn sáng một cách riêng biệt.
Phổ đầy đủ: +/- 10%, trong độ cao 1m.
Sau khi mô phỏng, độ đồng nhất mô phỏng của mô phỏng ánh sáng là khoảng ± 5%, tốt hơn so với yêu cầu ± 10.

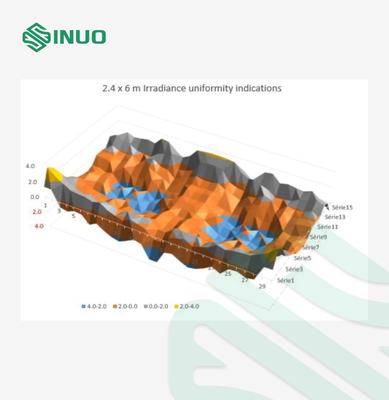

Để biết chi tiết, hãy xem hình sau về tính toán mô phỏng:
Hệ thống điều khiển:
Hệ thống mô phỏng ánh sáng sử dụng chế độ điều khiển vòng kín, được trang bị cảm biến ánh sáng độ nhạy cao KIPP & ZONEN SMP10 đáp ứng tiêu chuẩn hai cấp ISO 9060.Thông qua cảm biến này, cường độ ánh sáng của bề mặt đo được thu thập theo thời gian thực.Hệ thống điều khiển tự động điều chỉnh năng lượng đầu ra theo độ lệch giữa giá trị cài đặt và giá trị thu thập, để đảm bảo sự ổn định của ánh sáng trong suốt quá trình thử nghiệm.
Thuận lợi:
Môi trường hoạt động rộng rãi
Vì không có bộ phận điện tử của đèn khởi động trong bộ phản xạ của hệ thống chiếu sáng, hệ thống có phạm vi hoạt động nhiệt độ và độ ẩm rất rộng (phạm vi nhiệt độ là -100 ℃ -200 ℃, phạm vi độ ẩm là 0-98%).
Bảo mật cao
Bởi vì bật lửa được lắp đặt trong bộ nguồn thông minh, bộ nguồn thông minh có thể theo dõi điện áp làm việc và dòng điện của đèn metal halide trong thời gian thực. không bị kích thích, và thông tin báo động được đưa ra.Ngoài ra, thiết bị không cần xả sau khi sử dụng, tránh thao tác sơ suất gây điện giật cao thế.
Đi kèm với đó là mạch ổn áp BUCK và thuật toán điều khiển véc tơ công suất để kiểm soát đầu ra, tránh hiện tượng tắt đèn do dao động của lưới điện một cách hiệu quả.Với cảnh báo lỗi và bảo vệ tự động, không có điện áp ở đầu ra khi đèn tắt.
Ổn định tốt
Đi kèm là mạch điều chỉnh điện áp BUCK, có thể hoạt động ở AC340V ～ 440V;Hệ thống điều khiển được điều khiển bằng thuật toán điều khiển véc tơ công suất để đảm bảo công suất đầu ra là không đổi và có thể điều chỉnh được;với các chức năng bù tự động như bù trích khí, theo dõi thời gian thực các bất thường và tự động điều chỉnh, bất kể biến động điện áp và biến động nhiệt độ môi trường, năng lượng đầu ra vẫn không đổi;bảo vệ an toàn toàn diện: bảo vệ lỗi thông số đèn, bảo vệ ngắt kết nối đèn, bảo vệ ngắn mạch đèn, v.v ...;sử dụng IGBT Siemens của Đức, lõi từ của Nhật, MCU của Mỹ.(Có thể làm việc ở 100 ℃);tất cả các thiết bị đã vượt qua 100% kiểm tra chức năng và kiểm tra quá trình lão hóa.
Phạm vi điều chỉnh rộng
Điều khiển bằng máy vi tính, với các chức năng bù tự động như bù thông gió, theo dõi thời gian thực các bất thường và điều chỉnh tự động, để hệ thống có khả năng điều chỉnh vô cấp từ 10% -100% năng lượng.Với điều khiển tuyến tính và đầu ra sóng vuông, đạt được hiệu quả cao nhất, bất kể biến động điện áp và biến động nhiệt độ xung quanh, năng lượng đầu ra vẫn không đổi.
1. Hệ thống mô phỏng ánh sáng mặt trời
Hệ thống thử nghiệm này bao gồm tổng cộng 98 đơn vị mô phỏng ánh sáng mặt trời (14 × 7).Mỗi đơn vị mô phỏng ánh sáng mặt trời có cùng công suất và là 4KW.Sự phân bổ cụ thể như sau:
| Vùng quang phổ | Băng thông (nm) |
Sự bức xạ (% Tổng số) |
Sức chịu đựng Min |
Sức chịu đựng Max |
Độ chiếu xạ (W / m²) |
Vùng quang phổ Bức xạ (W / m²) |
| UVB | 280 đến 320 | 0,5 | 0,3 | 0,7 | 5,6 | 5,6 |
| Tia UVA | 320 đến 360 | 2,4 | 1,8 | 3 | 26,9 | 62,7 |
| 360 đến 400 | 3.2 | 2,4 | 4.4 | 35,8 | ||
| VIS | 400 đến 520 | 17,9 | 16.1 | 19,7 | 200,5 | 580,2 |
| 520 đến 640 | 16,6 | 14,9 | 18.3 | 185,9 | ||
| 640 đến 800 | 17.3 | 12,8 | 19 | 193,8 | ||
| IR | 800 đến 3000 | 42.1 | 33,7 | 50,5 | 471,5 | 471,5 |
| Tổng cộng | 1120 | 1120 | ||||
2. Diện tích chiếu xạ hiệu quả: 1500 × 1500mm
3. Khoảng cách chiếu xạ: 1200mm (cố định)
4. Cường độ chiếu xạ trung bình: 1050W / m2
(Có thể điều chỉnh liên tục trong phạm vi 600-1200W / m2, độ chính xác điều chế không lớn hơn 50W / m2. Có thể được sử dụng cho các thí nghiệm chiếu xạ thấp 200W / m2. Do EPS có thể điều chỉnh vô hạn trong phạm vi 50% -100% , đối với thí nghiệm bức xạ thấp 200W, nên tăng cách tử, và điều khiển cường độ bức xạ thông qua tốc độ truyền của cách tử (60%, 80% hai thông số kỹ thuật), để cường độ ánh sáng có thể đạt 200W / m2).
5. Hỗ trợ ánh sáng
Giá đỡ đèn được làm bằng nhôm định hình công nghiệp.
Chụp đèn được làm bằng hợp kim nhôm magie.

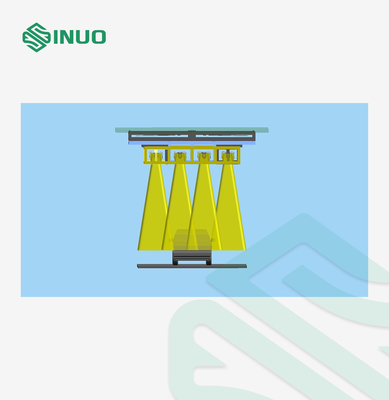

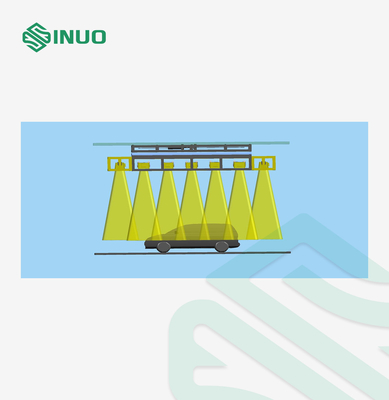

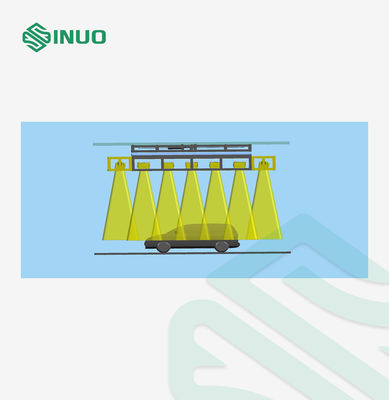

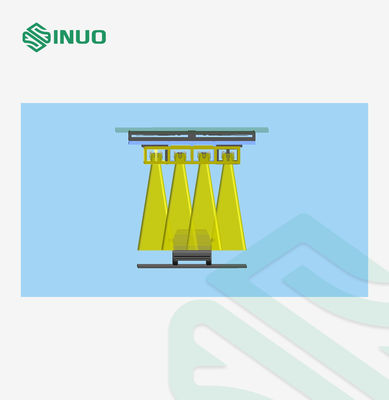

Có 4 bộ giá đỡ đèn được lắp trên giá đỡ đèn.Đế đèn chia thành 2 hàng ngang, mỗi hàng 4 ống đèn, công suất mỗi bóng 2500W.Khoảng cách giữa trước, sau, trái, phải của ống đèn là 1200MM, mỗi bóng đèn có một công tắc điều khiển độc lập.Cách bố trí của bóng đèn được thể hiện trong các hình vẽ.Phạm vi điều chỉnh công suất của đèn là điều chỉnh vô cấp trong khoảng từ 10% đến 100%, tổng công suất của đèn là 10KW.
6. Cảm biến cường độ ánh sáng
Ba cảm biến cường độ ánh sáng được sử dụng để đo công suất bức xạ tính bằng W / m².
Cảm biến cường độ ánh sáng chịu được nhiệt độ cao và có thể được lắp đặt trên xe trong suốt quá trình thử nghiệm.
Cảm biến cường độ ánh sáng được trang bị cáp kết nối dài 10 m chịu nhiệt cao.
Cảm biến cường độ ánh sáng được kết nối và ngắt kết nối trong hộp nối.
Cường độ đèn metal halide có thể được điều chỉnh đến 50% bằng EPS.Nếu cần kiểm tra độ chiếu xạ thấp, có thể đạt được bằng cách tắt nguồn sáng.
1120 W / m² làm mờ bằng điện BẬT tất cả các đèn
1040 W / m² làm mờ bằng điện BẬT tất cả các đèn
915 W / m² làm mờ tất cả các đèn BẬT bằng điện
730 W / m² làm mờ tất cả các đèn BẬT bằng điện
505 W / m² giảm độ sáng điện một nửa số đèn BẬT
270 W / m² giảm độ sáng điện một nửa số đèn BẬT
55 W / m² Không thể
Đồng nhất
Trong phạm vi 600-1200W / m², độ đồng đều trong vùng chiếu xạ hiệu quả nhỏ hơn 10%.Khi thử nghiệm chiếu xạ thấp được thực hiện, không yêu cầu các yêu cầu về tính đồng nhất.Phương pháp kiểm tra độ đồng đều: chia vùng chiếu xạ hiệu dụng 4000x6000mm thành 384 hình vuông, diện tích mỗi hình vuông là 250x250mm, đặt máy đo bức xạ vào tâm của mỗi hình vuông.
7. Chế độ điều khiển ánh sáng
Điều khiển tự động thông qua phản hồi cường độ ánh sáng, cũng có thể được điều chỉnh bằng tay đến cường độ yêu cầu, và có chức năng cảnh báo / dừng khi giá trị thông số đo vượt quá giới hạn.
8. Dữ liệu kỹ thuật
Phạm vi nhiệt độ hoạt động của hệ thống: -20 ° C đến + 60 ° C
Phạm vi nhiệt độ lưu trữ hệ thống: -40 ° C đến + 60 ° C
Khu vực chiếu xạ: 1200 mm x 5000 mm
Công suất chiếu xạ: tối đa 1200 W / m² trên mặt phẳng tham chiếu
Khoảng cách chiếu xạ: Bóng đèn có thể điều chỉnh từ 200-1200mm tính từ mặt phẳng tham chiếu.
Kiểm soát cường độ chiếu xạ: 10% ~ 100%
Tính đồng nhất: bề mặt tham chiếu là ± 10%
Cảm biến cường độ ánh sáng: tổng cộng 1 bộ
Được trang bị một máy tính (máy tính công nghiệp)
Bản vẽ thiết kế phòng
