Máy thử rung ngẫu nhiên ASTM D 4728 với lực 1000Kg.f

Dự án

Hướng dẫn cấu hình

Số lượng

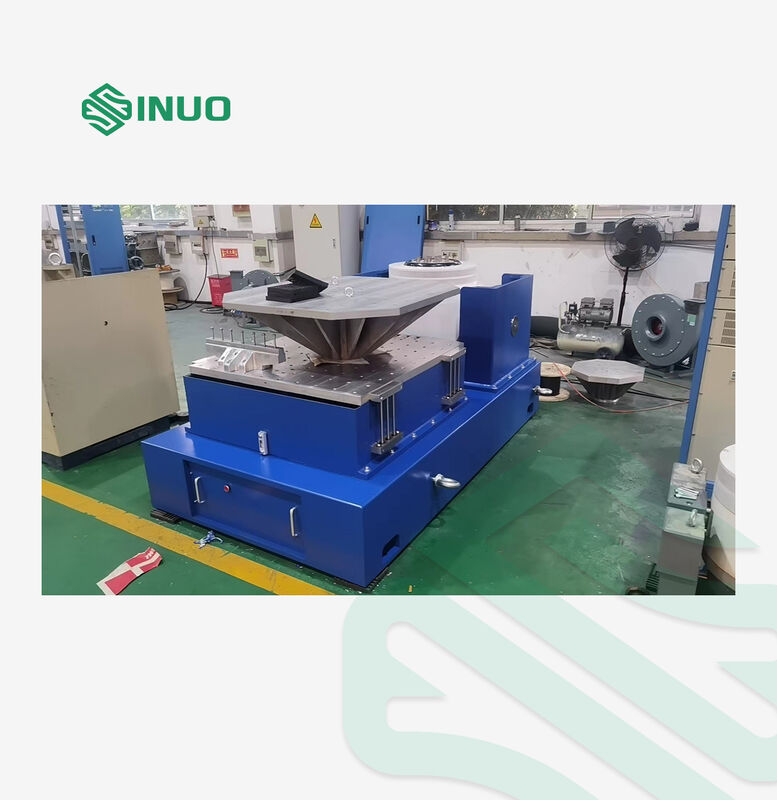

Thân bàn rung

VG1000-76 Máy phát kích thích điện từ

1 BỘ

Thiết bị điều khiển định tâm tự động cho cuộn dây chuyển động

1 BỘ

Quạt làm mát BL-1000 (bao gồm bộ giảm thanh)

1 BỘ

Bàn mở rộng dọc VT60 (600×600mm)

1 BỘ

Bàn trượt màng dầu ngang HG60 (600×600mm)

1 BỘ

Bộ khuếch đại công suất chuyển mạch kỹ thuật số

Bộ khuếch đại công suất SA103 (bao gồm hệ thống cấp nguồn từ trường)

1 BỘ

Hệ thống bảo vệ servo

1 BỘ

Nguồn cung cấp kích thích

1 BỘ

Bộ điều khiển rung kỹ thuật số

Bộ điều khiển rung kỹ thuật số VCSusb-2

(Bao gồm phần mềm và các chức năng sử dụng)

2 BỘ

Máy gia tốc (bao gồm cáp BNC-M5 nhiễu thấp 7m)

2 PCS

CD cài đặt phần mềm điều khiển

1 BỘ

Máy tính điều khiển

1 BỘ

VG1000-76 Thông số máy phát kích thích điện từ

Lực kích thích hình sin tối đa

1000Kg.f đỉnh

Lực kích thích ngẫu nhiên tối đa

1000Kg.f r.ms

Lực kích thích va đập tối đa

2000Kg.f đỉnh

Dải tần số

1～2900 Hz

Độ dịch chuyển tối đa

76 mm p-p

Tốc độ tối đa

1.8 m/s

Gia tốc tối đa

82G (800 m/s²)

Mối quan hệ giữa tải trọng tối đa và gia tốc: F=M.A (sin)

5G

10G

20G

30G

188KG

88KG

38KG

21KG

Tần số cộng hưởng bậc nhất

3200 Hz±5%

Tải trọng M1+M2

300kg

Tần số cách ly rung

2.5 Hz

Đường kính cuộn dây chuyển động

Ф240 mm

Trọng lượng cuộn dây chuyển động

14kg

Mô-men lệch tâm định mức

350.N.M

Vít trên bàn

16×M10

Rò rỉ từ thông

＜10gauss

Mô-men lệch tâm cho phép

300N.m

Kích thước thiết bị

945mm×720mm×784mm

Trọng lượng thiết bị

1000 kg

LA-12Bộ khuếch đại công suất chuyển mạch kỹ thuật số K

Công suất đầu ra

12KVA

Điện áp đầu ra

100V

Dòng điện đầu ra

120A

Hiệu suất bộ khuếch đại

≥90%

Tổng méo hài (THD)

<1.0%

Mức bật/tắt

58KHz

Độ phân giải dòng điện

0.1A

SNR

≥65dB

Noise

≤70dB

Mức độ mất cân bằng cân bằng dòng điện song song

≤3%

Hệ số đỉnh dòng điện

≥3σ

Frequency response

DC-5000Hz ±3dB

10-3000Hz ±1dB

Độ lợi IF

≥80

Độ ổn định DC

<0.1%

Kích thước bộ khuếch đại

650mmL×920mmD×1700mmH

Trọng lượng

400KG

Hệ thống bảo vệ servo

Chức năng

Nhiệt độ, áp suất gió, quá dịch chuyển, quá áp, quá dòng, điện áp đầu vào thấp, lỗi bên ngoài, nguồn điện điều khiển, lỗi logic, mất pha đầu vào

Bộ điều khiển rung kỹ thuật số VCSusb-2

Cấu hình phần cứng

2 kênh đầu vào đồng thời, 1 kênh đầu ra

Mô-đun chức năng điều khiển

Hình sin, ngẫu nhiên

Máy tính điều khiển

ACER PC(i3-3.6GHz CPU 8GB 1TB 1000Mbps Cổng Ethernet và 4 cổng USB / Microsoft Windows 10/8 OS)

Microsoft Word /Excel và Adobe Acrobat được khuyến nghị làm trình chỉnh sửa báo cáo thử nghiệm (tùy chọn)

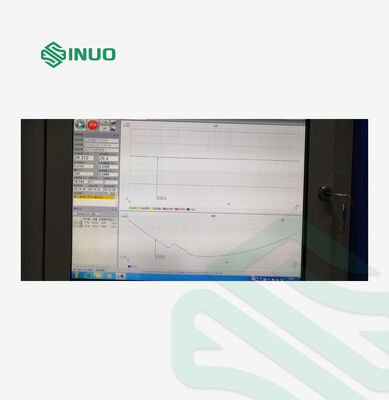

Phần mềm

Hoạt động bằng tiếng Trung/Anh, phân tích miền thời gian và miền tần số, nguồn tín hiệu, phân tích quét tần số hình sin, v.v. Nó có thể tự động tạo báo cáo thử nghiệm WORD. Nó có thể hiển thị, lưu trữ các tín hiệu và dữ liệu, đồng thời thiết lập các thông số thử nghiệm và phân tích các chức năng.

Máy gia tốc hệ thống

Model: LAB24110

Dải tần số: 1-5000Hz

Độ nhạy: 30 +/- 10% pC/g

Phạm vi nhiệt độ: -40℃ đến 160℃

Chứa 2PCS cáp nhiễu thấp PVC "BNC-M5" dài 7M

Bàn mở rộng dọc VT60

Vật liệu

Hợp kim magiê, bề mặt được làm cứng

Kích thước bàn

600mm×600mmx200mm

Lỗ cố định

Ống bọc vít bằng thép không gỉ M10, bền và chống mài mòn

Tần số sử dụng giới hạn trên

2000 Hz

Trọng lượng

55Kg

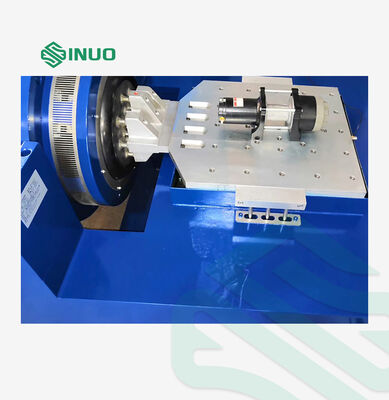

HG60 bàn trượt màng dầu ngang

Vật liệu

Hợp kim magiê, bề mặt được làm cứng

Kích thước bàn

600×600

Lỗ cố định

Ống bọc vít bằng thép không gỉ M10, bền và chống mài mòn

Tần số sử dụng giới hạn trên

2000 Hz

Trọng lượng

55Kg

BL 1000 quạt làm mát

Công suất quạt

4KW (5HP)

Áp suất không khí

0.0034 Mpa

Tốc độ dòng chảy

0.33 m/s3

Yêu cầu về điện

Nguồn điện

AC 3 pha 380V/50Hz 22 KW

Khí nén yêu cầu

0.7Mpa

Nhiệt độ phòng thử nghiệm

0~40℃

Độ ẩm phòng thử nghiệm

0 đến 85%, không ngưng tụ
