| Tên thương hiệu: | Sinuo |
| Số mẫu: | SN5516 |
| MOQ: | 1 |
| giá bán: | Customized |
| Điều khoản thanh toán: | T / T |
| Khả năng cung cấp: | 20 bộ / quý |

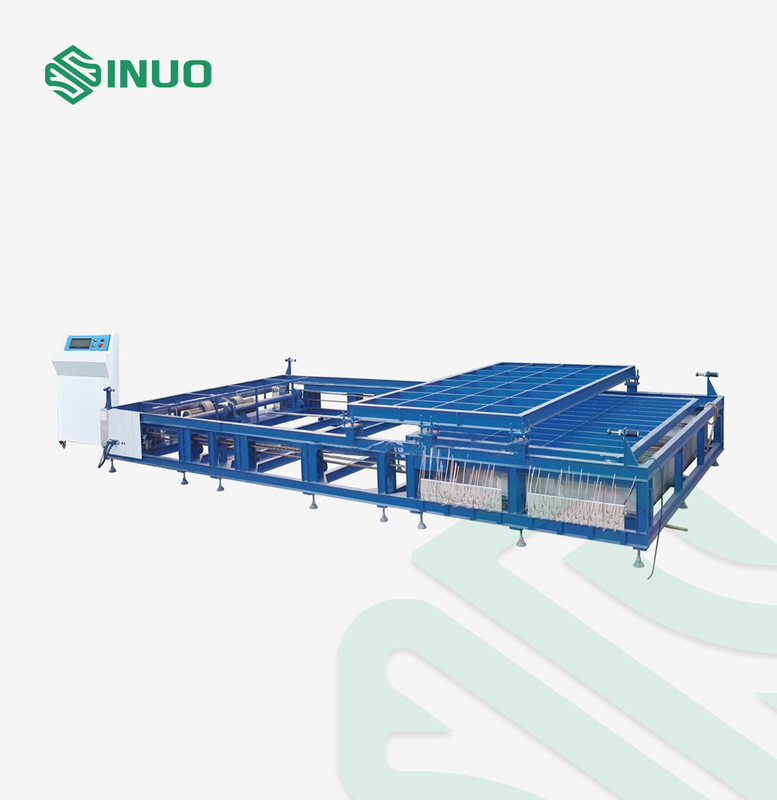

Bộ pin xe điện UL 2580 Thiết bị kiểm tra khả năng tiếp xúc với lửa bên ngoài
Các tiêu chuẩn và điều khoản tuân thủ
Thiết bị kiểm tra mức độ tiếp xúc với lửa bên ngoài của bộ pin phù hợp với các yêu cầu của UL 2580 điều 42, ECE R100 Phụ lục 8E, v.v.
Các thông số kỹ thuật
| Số sản phẩm | SN5516-2500 | SN5516-3000 | |
| Kiểm tra không gian | W1500xD2500xH800 mm | W2000xD3000xH1000 mm | |
| Kích thước máy chủ | W7500xD3700xH960 mm | W8500xD4200xH960 mm | |
| Kích thước giá di động | W1500xD3000 mm | W2200xD3200 mm | |
| Chịu tải | 1000KG, (2000KG, 3000KG có thể tùy chỉnh) | ||
| Giá di độngtốc độ di chuyển | 6000mm / phút (có thể điều chỉnh tốc độ) | ||
| Vách ngăn chịu lửatốc độ di chuyển | 6000mm / phút (có thể điều chỉnh tốc độ) | ||
| Hệ thống điều khiển | PLC + màn hình cảm ứng điều chỉnh tầm gần kết hợp với điều khiển từ xa máy tính | ||
| Phương pháp đánh lửa | Đánh lửa gói áp suất cao tự động (điều khiển từ xa) | ||
| Bàn đốt đến khoảng cách mức dầu | Khoảng cách giữa mức chất lỏng xăng và đối tượng thử nghiệm có thể được điều chỉnh trong phạm vi 450cm ~ 550mm, và giá trị mặc định là 500mm;đáy của đĩa xăng chứa đầy nước | ||
| Kích thước gạch chịu lửa | Tuân theo tiêu chuẩn ECER100, kích thước gạch chịu lửa 240mm * 120m * 70mm | ||
| Kích thước đĩa xăng | Có 3 đĩa xăng, và các đĩa xăng có kích thước khác nhau có thể được thay thế tùy theo kích thước của ắc quy.Các hoạt động là đơn giản.Chiều cao của đĩa xăng không cao hơn 8cm so với mặt xăng. | ||
| Nguồn cấp | AC 380V, 7KW hoặc phù hợp với yêu cầu cung cấp điện tại chỗ của khách hàng | AC 380V, 8KW hoặc phù hợp với yêu cầu cung cấp điện tại chỗ của khách hàng | |
| Trọng lượng thiết bị | 3,5t | 4t | |
| Những yêu cầu khác | Vùng đánh lửa của đĩa xăng có thể được điều chỉnh theo yêu cầu | ||
| Tự động thêm xăng | |||
| Điều khiển từ xa, đánh lửa điện theo yêu cầu thử nghiệm | |||
| Hệ thống giám sát video, hệ thống chiếu sáng | |||
Tổng quan về thiết bị
1. Các yêu cầu kiểm tra tiêu chuẩn liên quan
1.1 Thiết bị kiểm tra khả năng tiếp xúc với lửa bên ngoài của bộ pin phù hợp với các yêu cầu của điều khoản 42 UL 2580, ECE R100 Phụ lục 8E, v.v ... Đối tượng thử nghiệm là các bộ hoặc hệ thống ắc quy của phương tiện giao thông đường bộ.
1.2 Nhiệt độ môi trường thử nghiệm trên 0 ℃, tốc độ gió không quá 2,5 km / h và yêu cầu SOC của bộ pin là trên 50%
1.3 Trong phép thử, kích thước của tấm phẳng chứa xăng vượt quá kích thước chiều ngang của vật thử là 20cm, nhưng không quá 50cm.Chiều cao của chảo không được cao hơn 8cm so với mặt xăng.Đối tượng kiểm tra nên được căn giữa.Khoảng cách giữa mực chất lỏng xăng và đáy của đối tượng thử nghiệm được đặt là 50 cm.Đổ đầy nước vào đáy chảo.Sơ đồ của đám cháy bên ngoài được thể hiện trong hình:
1.4 Giai đoạn đầu: gia nhiệt sơ bộ.Đốt xăng cách đối tượng thử nghiệm ít nhất 3m và sau 60 giây khởi động, đặt chảo dầu bên dưới thiết bị thử nghiệm.Nếu tấm phẳng xăng quá lớn để di chuyển, hãy di chuyển đối tượng thử nghiệm và đứng
1.5 Giai đoạn thứ hai: đốt trực tiếp.Đối tượng thử nghiệm tiếp xúc trực tiếp với ngọn lửa trong 70 giây
1.6 Giai đoạn thứ ba: đốt gián tiếp.Đặt tấm vách ngăn chịu lửa lên chảo dầu.Đối tượng thử nghiệm kiểm tra ở trạng thái này trong 60 giây.Hoặc theo thỏa thuận của hai bên, tiếp tục được tiếp xúc trực tiếp với ngọn lửa trong 60s.Tấm ốp chịu lửa được làm bằng gạch chịu lửa tiêu chuẩn.Kích thước mắt lưới cụ thể được thể hiện trong hình bên dưới.Nó cũng có thể được làm bằng vật liệu chịu lửa với kích thước này.
Chống cháy: (Seger-Kegel) SK 30
Thành phần A12O3: 30-33%
Độ xốp (Po): 20-22% thể tích
Mật độ: 1900-2000kg / m3
Diện tích lỗ hiệu quả: 44,18%
1.7 Giai đoạn thứ tư: Rời khỏi nguồn lửa.Lấy tấm phẳng xăng hoặc mẫu ra và quan sát trong 2 giờ hoặc nhiệt độ bề mặt của mẫu giảm xuống dưới 45 ℃.
