Hệ thống kiểm tra rung động độ chính xác cao ASTM 100G với 2 kênh đầu vào

Hệ thống kiểm tra rung động độ chính xác cao ASTM 100G với 2 kênh đầu vào

Tên thương hiệu:	Sinuo
Số mẫu:	SN553-EV211VT30VCS-2
MOQ:	1
giá bán:	Customized
Điều khoản thanh toán:	T / T
Khả năng cung cấp:	5 bộ/tháng

Thông tin chi tiết

Mô tả sản phẩm

Thông tin chi tiết

Nguồn gốc:

Trung Quốc

Chứng nhận:

Calibration Certificate (Cost Additional)

Max. tối đa. sine force lực sin:

Đỉnh 1000kg.f

Tối đa. Dịch chuyển:

51 mm trang

Tối đa. Gia tốc:

100g

Tải trọng:

300kg

Bảng mở rộng dọc:

300mm*300mm

Phần mềm:

Sốc sin, ngẫu nhiên, cổ điển

chi tiết đóng gói:

trường hợp ván ép

Khả năng cung cấp:

5 bộ/tháng

Làm nổi bật:

Thiết bị kiểm tra an toàn điện 6000V

Thiết bị kiểm tra an toàn điện 5000V 40mA

ISO 6469 Xe chở khách chạy điện

Mô tả sản phẩm

Hệ Thống Kiểm Tra Rung Động Độ Chính Xác Cao ASTM 100G Với Đầu Vào 2 Kênh

Hệ thống kiểm tra rung động ASTM 100G cung cấp khả năng kiểm tra rung động có độ chính xác cao với khả năng đầu vào 2 kênh, được thiết kế cho các ứng dụng kiểm tra công nghiệp nghiêm ngặt.

Ứng Dụng Sản Phẩm

Kiểm tra rung động đánh giá cách các bộ phận và thiết bị phản ứng trong môi trường thực tế bằng cách cho chúng chịu sự kích thích hoặc va đập có kiểm soát. Hệ thống này phục vụ một loạt các ứng dụng công nghiệp bao gồm bảng mạch, máy bay, tàu thủy, tên lửa, tên lửa, ô tô và thiết bị gia dụng.

Sinuo cung cấp các giải pháp kích thích và kiểm tra toàn diện tuân thủ các tiêu chuẩn quốc gia và quốc tế bao gồm GB, GJB, UL, JIS, DIN, ISO, BS, MIL, IEC và ASTM.

Thông Số Kỹ Thuật Kiểm Tra Rung Động

Các loại kiểm tra: Quét hình sin, Ngẫu nhiên, Sốc
Dải đáp ứng tần số: 1-3300Hz
Công thức lựa chọn: A(g)=(2πf)²Dcm/980≒A=0.002DmmF², D=A/0.002F², F=M(kg)×A(g)

Cấu Hình Thiết Bị

Thành phần	Cấu hình	Số lượng
Thân bàn rung	Máy phát kích thích điện từ A11S24	1 BỘ
Hệ thống làm mát	Quạt làm mát B402 (Bao gồm bộ giảm thanh)	1 BỘ
Bàn thẳng đứng	Bàn mở rộng thẳng đứng VT30 (300mm*300mm)	1 BỘ
Hệ thống định tâm	Hệ thống định tâm tự động cho cuộn dây động	1 BỘ
Bộ khuếch đại công suất	Bộ khuếch đại công suất chuyển mạch kỹ thuật số LA10K	1 BỘ
Hệ thống bảo vệ	Hệ thống bảo vệ servo	1 BỘ
Nguồn điện	Nguồn kích thích	1 BỘ
Bộ điều khiển	Động cơ chính bộ điều khiển rung kỹ thuật số	1 BỘ
Cảm biến	Cảm biến gia tốc hệ thống	1 CHIẾC
Hệ thống máy tính	Máy tính điều khiển, CD cài đặt phần mềm điều khiển	1 BỘ
Phụ kiện	Cáp kết nối mở rộng/ống dẫn khí	1 BỘ
Tài liệu	Hướng dẫn vận hành, báo cáo kiểm tra, chứng chỉ, sổ tay bảo trì	1 BỘ
Công cụ	Công cụ phụ kiện	1 BỘ
Gắn kết	Thanh áp suất rung/kẹp thanh áp suất	1 BỘ

Thông Số Kỹ Thuật

Máy phát kích thích điện từ A11S24

Lực kích thích hình sin tối đa: 1000Kg.f đỉnh

Lực kích thích ngẫu nhiên tối đa: 1000Kg.f rms

Lực kích thích va đập tối đa: 2000Kg.f đỉnh

Dải tần số: 1～3300 Hz

Độ dịch chuyển tối đa: 51 mm p-p

Tốc độ tối đa: 2.0m/s

Gia tốc tối đa: 100G

Tần số cộng hưởng bậc nhất: 2500 Hz±5%

Tải trọng: 300 kg

Tần số cách ly rung: 2.5 Hz

Đường kính cuộn dây chuyển động: Ф240 mm

Trọng lượng truyền động điện: 11kg

Vít trên bàn: 17×M10

Rò rỉ từ thông: < 1 mT (10 Gauss)

Mô-men lệch tâm cho phép: 500N.m

Kích thước thiết bị: 915mmx740mmx785mm (không bao gồm bàn mở rộng)

Trọng lượng thiết bị: 880Kg (Không bao gồm bàn trượt ngang)

Bộ khuếch đại công suất chuyển mạch kỹ thuật số LA10K

Công suất đầu ra: 12KVA

Điện áp đầu ra: 120V

Dòng điện đầu ra: 100A

SNR: ＞65dB

Kích thước bộ khuếch đại: 600mmx900mmx1130mm

Hệ Thống Bảo Vệ Servo

Các chức năng bảo vệ toàn diện bao gồm nhiệt độ, áp suất gió, quá dịch chuyển, quá điện áp, quá dòng, điện áp đầu vào thấp, lỗi bên ngoài, nguồn điện điều khiển, lỗi logic và mất pha đầu vào.

Bộ Điều Khiển Rung Kỹ Thuật Số VCS-2

Cấu hình phần cứng: 2 kênh đầu vào, 1 kênh đầu ra

Mô-đun chức năng điều khiển: Hình sin, ngẫu nhiên, sốc cổ điển

Máy tính điều khiển: Máy tính thương hiệu gốc với màn hình LCD 17″, bàn phím/chuột quang

Phần mềm: Vận hành bằng tiếng Anh, phân tích miền thời gian và miền tần số, nguồn tín hiệu, phân tích quét tần số hình sin, tạo báo cáo kiểm tra WORD tự động

Hệ điều hành: Windows 10

Cảm biến gia tốc LTE: Dải tần số: 1-7000Hz, Độ nhạy: 30pc/g, Dải nhiệt độ: -40 - 180℃

Bàn Mở Rộng Thẳng Đứng VT30

Vật liệu: Hợp kim magiê, bề mặt được anod hóa cứng

Kích thước bàn: 300mm×300mm

Lỗ cố định: Ống lót vít bằng thép không gỉ M8

Tần số sử dụng giới hạn trên: Hình sin 2000 Hz, Ngẫu nhiên 2000 Hz

Trọng lượng: Khoảng 9KG

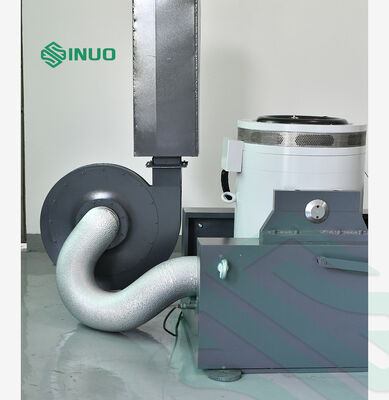

Quạt làm mát B402 (Bao gồm bộ giảm thanh)

Công suất quạt: 4kW

Lưu lượng: 18m³/Phút

Yêu Cầu Về Điện

Nguồn điện: 3 pha 380V/50Hz, 25 KVA

Khí nén: 0.6Mpa

Điện trở nối đất: ≤4Ω

Các Thành Phần & Tính Năng Của Hệ Thống

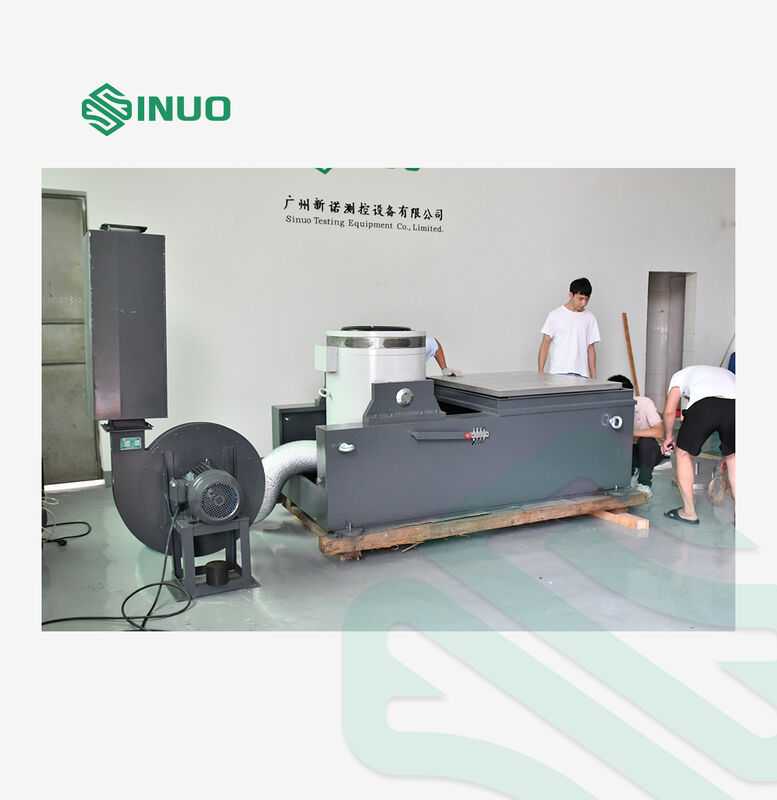

1. Thân Bàn Rung

Các tính năng đúc và gia công bằng tay các cuộn dây chuyển động, hệ thống hỗ trợ tải quang điện và hướng dẫn trục kép để có độ bền vượt trội và giảm sự giao nhau theo trục động trong quá trình thử nghiệm.

Cấu trúc mạch từ kép với rò rỉ từ thông thấp và từ trường đồng đều
Xử lý phốt phát hóa tiên tiến và công nghệ sơn xe hơi để chống mài mòn và gỉ lâu dài
Làm mát tăng cường với quạt tiếng ồn thấp, thiết kế ống dẫn khí hình tổ ong và ống dẫn khí phân luồng hai lớp

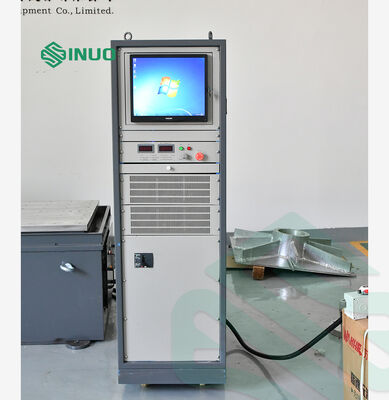

2. Bộ Khuếch Đại Công Suất Chuyển Mạch Kỹ Thuật Số LA

Công nghệ IGBT đáng tin cậy đáp ứng các tiêu chuẩn "CE" của EU
Độ ổn định và độ tin cậy cao với điều chế độ rộng xung nhân tần số hình sin
Hiệu quả chuyển đổi cao bằng cách sử dụng các nguyên tắc cung cấp điện chuyển mạch
Công nghệ chia sẻ dòng điện tự động điện tử
Hiệu suất an toàn tuyệt vời

3. Hệ Thống Bảo Vệ Servo

Các chức năng bảo vệ hoàn chỉnh bao gồm quá điện áp lưới điện, dưới điện áp, mất pha, lỗi logic, thông qua mô-đun nguồn, quá nhiệt, quá dòng đầu ra, quá điện áp đầu ra, nguồn truyền động, quá dịch chuyển nền tảng, nhiệt độ nền tảng và liên khóa bên ngoài.

4. Nền Tảng Mở Rộng Dọc

Được đúc từ hợp kim magiê với vật liệu giảm chấn, được thiết kế cho các mẫu lắp lớn hơn. Tất cả các nền tảng mở rộng đều được mô hình hóa và phân tích cho các tần số chế độ để giảm thiểu tác động đến các đặc tính động.

5. Hệ Thống Định Tâm Tự Động Quang Điện

Tự động điều chỉnh vị trí cuộn dây chuyển động để duy trì trạng thái cân bằng trong quá trình vận hành tải và dỡ tải.

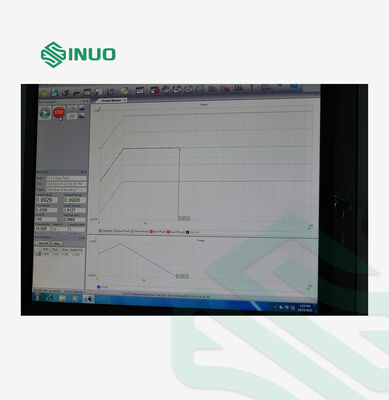

6. Bộ Điều Khiển Rung Kỹ Thuật Số

Hệ thống cấu trúc phân tán tiên tiến với điều khiển vòng kín được thực hiện bởi bộ xử lý DSP, đảm bảo phản hồi theo thời gian thực và hiệu quả cao.

Hiệu suất cao: Bộ xử lý DSP dấu phẩy động 32 bit (300MHz), ADC/DAC độ phân giải 24 bit, dải động >90dB, SNR >100dB
Vận hành dễ dàng: Phần mềm dựa trên Windows với trình hướng dẫn tự động và tạo báo cáo kiểm tra
Cấu hình linh hoạt: Thiết kế mô-đun cho phép tùy chỉnh phần cứng và phần mềm
An toàn kiểm tra: Nhiều kiểm tra an toàn, cài đặt liên khóa và chấm dứt khẩn cấp
Báo cáo: Tạo báo cáo kiểm tra Word hoặc PDF bằng một cú nhấp chuột với dữ liệu toàn diện

Khả Năng Chức Năng Của Bộ Điều Khiển

Điều Khiển Ngẫu Nhiên

Sử dụng cân bằng hàm truyền với tín hiệu ngẫu nhiên Gaussian để điều khiển vòng kín đa kênh theo thời gian thực. Các thuật toán điều khiển thích ứng nhanh chóng phản ứng với các phi tuyến tính của hệ thống và thay đổi tải.

Dải tần số: 0~4680Hz (có thể mở rộng đến 18750Hz)

Độ phân giải: 100, 200, 400, 800, 1600, 3200 đường phổ

Phạm vi công suất điều khiển: >90dB

Chiến lược điều khiển: Điều khiển kênh đơn, giá trị trung bình có trọng số, giá trị tối đa, giá trị tối thiểu

Điều Khiển Hình Sin

Cung cấp các tín hiệu hình sin và quét hình sin chất lượng cao với khả năng kiểm soát biên độ chính xác, cài đặt thời gian dừng và các tùy chọn quét tần số linh hoạt.

Dải tần số: 1Hz~4680Hz (có thể mở rộng đến 10000Hz)

Thời gian vòng kín: 5 mS

Méo hài: <-100dB

Chế độ quét tần số: Tuyến tính (0~6000 Hz/phút), Lôgarit (0~100 Oct/phút)

Hướng quét: Lên, xuống

Sốc Cổ Điển

Hỗ trợ nhiều loại dạng sóng khác nhau bao gồm sóng bán hình sin, sóng chuông, sóng hình chữ nhật, sóng hình thang, sóng răng cưa và sóng tam giác với các thông số xung do người dùng xác định.

Thời lượng xung: 0.5 đến 3,000mS

Băng thông phân tích tối đa: 22000Hz

Kích thước khung: Lên đến 16384

Tuân thủ các tiêu chuẩn: MIL-STD-810, tiêu chuẩn ISO, giới hạn kiểm soát ngắt do người dùng xác định
