| Tên thương hiệu: | Sinuo |
| Số mẫu: | SNE6803C |
| MOQ: | 1 |
| giá bán: | Customized |
| Điều khoản thanh toán: | T / T |
| Khả năng cung cấp: | 20 bộ / tháng |

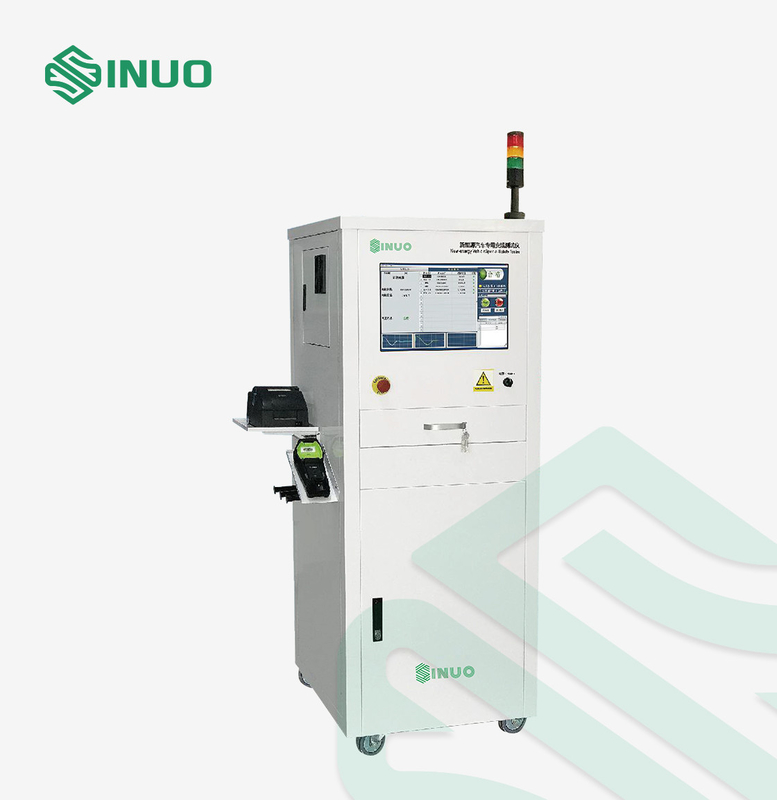

ISO 6469 Xe điện Hệ thống kiểm tra độ bền cách điện đặc biệt
Các tiêu chuẩn và điều khoản được tuân thủ
ISO 6469-1: 2019 Phương tiện giao thông chạy bằng điện - Thông số kỹ thuật an toàn - Phần 1: Hệ thống lưu trữ năng lượng có thể sạc lại (RESS)
IEC 62196: 2020 Phích cắm, ổ cắm, đầu nối xe và đầu vào xe-Sạc dẫn điện của xe điện
GB 7258-2017 Điều kiện Kỹ thuật An toàn cho Vận hành Phương tiện Cơ giới
...
Tổng quan về thiết bị
Do ưu điểm tiết kiệm năng lượng và bảo vệ môi trường, các loại xe điện năng lượng mới đã dần trở nên phổ biến trong đời sống và ngày càng trở nên thông dụng.So với xe đốt trong truyền thống, xe điện sử dụng hệ thống truyền động điện với điện áp cao bên trong, và sự hiện diện của điện áp cao sẽ liên quan đến việc đánh giá hiệu suất cách điện tổng thể, đặc biệt là khi tuổi thọ của xe tăng, rung động hoạt động của hệ thống, nhiệt độ và độ ẩm và các thay đổi môi trường khác Trong các trường hợp, nó có thể làm giảm hiệu suất cách nhiệt tổng thể của nó.Việc thay đổi như vậy sẽ gây nguy hiểm đến sự an toàn của người sử dụng và ảnh hưởng đến quá trình vận hành của xe.Do đó, chức năng phát hiện cách nhiệt là một chức năng rất quan trọng của toàn bộ xe.
Dự án kỹ thuật
| Dự án thử nghiệm | Phạm vi | Độ chính xác cơ bản |
| Kiểm tra điện trở cách điện | 1000V / 10GΩ | ± 5% |
| Kiểm tra cách điện xe | 0,20-100,00MΩ | ± 5% |
| Xác minh chức năng phát hiện cách điện | Để xác minh xem chức năng phát hiện cách điện có bình thường hay không | / |
1. Điện trở cách điện của ổ cắm sạc
Liệu điện trở cách điện giữa các cực dây pha của ổ cắm sạc AC của xe hoặc các cực âm và dương của ổ cắm sạc DC và bệ điện có thể đáp ứng yêu cầu hay không.
2. Kiểm tra độ bền cách điện của xe
Nó được sử dụng để phát hiện giá trị điện trở cách điện của cấp phương tiện có thể đáp ứng yêu cầu hay không, và nó được chia thành điện trở cách điện của mạch chứa nguồn cấp điện áp cấp B và điện trở cách điện của tải cấp điện áp B không có Nguồn cung cấp năng lượng.
3. Xác minh chức năng phát hiện cách điện
Xe có chức năng phát hiện điện trở cách điện, dùng để phát hiện xem xe có thể truyền tín hiệu báo động cho người lái khi lớp cách nhiệt của xe bị hỏng hay không.
Chức năng chính
1. Đa chức năng: Bao gồm kiểm tra cân bằng điện thế, điện trở cách điện của ổ cắm sạc, điện trở cách điện của xe, xác minh chức năng phát hiện cách điện, kiểm tra khả năng ghép nối, điện trở cách điện của tải điện, điện áp chịu AC, điện áp chịu được DC và kiểm tra dòng rò, v.v.
2. Màn hình hiển thị: Sử dụng màn hình LCD màu trung thực 21,5 inch, hiển thị giao diện quá trình kiểm tra, thuận tiện cho việc quan sát và phán đoán.
3. Nền tảng mở: Nó được trang bị chức năng chỉnh sửa chương trình thử nghiệm, chức năng chỉnh sửa dự án thử nghiệm, chức năng chỉnh sửa và in báo cáo thử nghiệm, chức năng thiết lập quyền người dùng, v.v.
4. Chức năng quét mã: Nó có thể ghi lại số VIN của xe, số VSN và số phụ kiện chính, đồng thời tự động kết hợp mã vạch để in báo cáo thử nghiệm sau khi kết thúc thử nghiệm.
5.Quản lý quyền: thiết lập quyền nhiều cấp, thuận tiện cho việc quản lý.
6. Quản lý dữ liệu: Quản lý nhiều dữ liệu khác nhau, bảo vệ tính toàn vẹn và bảo mật của dữ liệu, đồng thời có các chức năng như truy vấn và xuất để đáp ứng nhu cầu quản lý dữ liệu của dây chuyền sản xuất.
7. Bảo vệ an toàn: Bảo vệ quá dòng, bảo vệ quá áp, bảo vệ dưới điện áp, bảo vệ dòng rò và bảo vệ khẩn cấp, v.v.
8. Dữ liệu lớn: Hỗ trợ lưu trữ và phân tích dữ liệu lớn;Docking hệ thống MES, v.v.
9. Khởi động linh hoạt: Hỗ trợ nhiều phương pháp khởi động như khởi động mã quét, khởi động nút, khởi động từ xa, v.v.
Những đặc điểm chính
| Các tiêu chuẩn được áp dụng: | ISO 6469, IEC 62196, v.v. |
| Kiểm tra độ chính xác | Độ chính xác cơ bản 5% |
| Sự an toàn | Thử nghiệm có chức năng tăng chậm và giảm chậm (thời gian có thể được thiết lập) để đảm bảo rằng tải trọng thử nghiệm sẽ không bị tác động trong thời gian quan trọng và an toàn hơn. |
| Nhiều lựa chọn cho súng sạc | Hỗ trợ súng sạc AC, kiểm tra súng sạc DC |
| Tối ưu hóa cấu trúc | Tiêu chuẩn hóa và tùy chỉnh được kết hợp, khả năng mở rộng và bảo mật được phát triển đồng thời, cấu trúc đơn giản và logic rõ ràng |
| Khả năng ứng dụng mạnh mẽ | Các phương pháp treo đa dạng là treo xe đẩy có sẵn, xe đẩy đi kèm, giá treo, treo công xôn, v.v. |
| Trí tuệ cao | Tất cả các hạng mục không cần phải kết nối nhiều lần với cáp đo lường và tất cả các thử nghiệm có thể được hoàn thành trong một kết nối. |
| Mô-đun | Thiết kế kiến trúc hệ thống theo mô-đun và linh hoạt, đồng thời hệ thống dễ cập nhật và mở rộng cũng như dễ bảo trì và nâng cấp |
| Tùy chỉnh linh hoạt | Theo nhu cầu của khách hàng, cung cấp sự phát triển và thiết kế theo yêu cầu của các nền tảng công nghiệp, chẳng hạn như hệ thống chiếu sáng mở cửa tự động, tản nhiệt điều hòa không khí |
| Xây dựng công trường | Quản lý xây dựng dự án, biết cài đặt, gỡ lỗi thiết bị, v.v. |
Cấu hình chính
| Nguồn cấp | 220V ± 10%, 50Hz ± 5% |
| Yêu cầu về môi trường làm việc | 0-45 ℃, ≤85% |
| Cấu hình hệ thông | Máy tính công nghiệp cấu hình cao + màn hình LCD màu trung thực 21,5 inch |
| Bộ nguồn liên tục UPS | |
| Súng quét hai chiều một chiều không dây | |
| Máy in hóa đơn và nhãn dán | |
| Giao diện PLC, giao diện USB, giao diện mạng, giao diện đèn báo động, giao diện chuyển đổi chân, giao diện máy in, giao diện súng mã vạch | |
| Sự bảo vệ an toàn | Thiết bị không bắt đầu phát hiện điện áp cao nếu súng sạc không được cắm vào;Rút súng sạc ở trạng thái dò, thiết bị phản ứng kịp thời cắt nguồn cấp vào ổ cắm |
