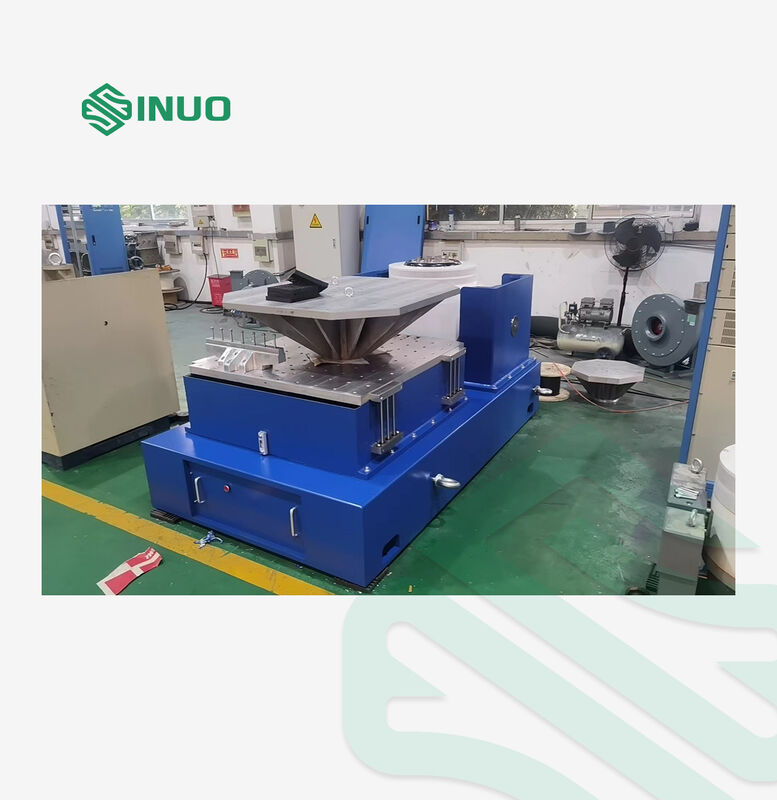

Bàn rung lắc rung động theo tiêu chuẩn ISTA MIL-STD, rung lắc theo phương thẳng đứng và phương ngang

ISTA MIL-STD tiêu chuẩn dọc và ngang trượt bàn rung

Ứng dụng sản phẩm

Kiểm tra rung động là hành động kích thích hoặc sốc một thành phần hoặc thiết bị để xem nó sẽ phản ứng như thế nào trong môi trường thực tế.từ các sản phẩm công nghiệp như bảng mạch, máy bay, tàu, tên lửa, tên lửa, ô tô và thiết bị gia dụng.

Sinuo có thể cung cấp cho bạn toàn bộ chương trình kích thích và thử nghiệm, và chứng minh chất lượng của các sản phẩm cho bạn theo tiêu chuẩn quốc gia và quốc tế, chẳng hạn như GB, GJB, UL, JIS, DIN, ISO,BS, MIL, IEC và ASTM.

Công thức lựa chọn máy rung và sơ đồ cấu trúc máy phát rung

1Các điều kiện thử nghiệm được cung cấp bởi công ty của khách hàng;

2. Loại thử nghiệm: Xét qua sinus; ngẫu nhiên; sốc cổ điển;

3Phạm vi phản ứng tần số: 1-2700Hz

4Công thức: A ((g) = ((2πf) 2Dcm/980 A = 0,002DmmF2 D = A / 0,002F2

F=M(kg) ×A(g)

Sơ đồ thiết bị chính

Hướng dẫn cấu hình thiết bị

Các thông số kỹ thuật của thiết bị

1. Cơ thể bàn rung động

1.1 Vòng xoay

Bàn rung được trang bị cuộn dây chuyển động đúc và gia công bằng tay, hệ thống hỗ trợ tải trọng quang điện tử và hướng dẫn trục hai vòng bi.Hướng dẫn vòng bi đôi là một tính năng độc đáo giúp giảm chéo trục năng động và xoay trong thử nghiệm rung động cho độ bền vượt trội.

1.2 Cuộn dây kích thích

Cấu trúc mạch nam châm kép, rò rỉ lưu lượng thấp, trường nam châm đồng đều.

1.3 bề mặt cơ thể

Sử dụng phương pháp xử lý phosphating tiên tiến và công nghệ sơn xe hơi, nó có tác dụng chống mài mòn và chống gỉ lâu dài.

1.4 Tủ lạnh trên bàn:

Sử dụng quạt có tiếng ồn thấp và cải thiện cấu trúc hút không khí của thân bàn.Một thiết kế ống dẫn không khí mới được áp dụng để tăng hiệu ứng làm mát.

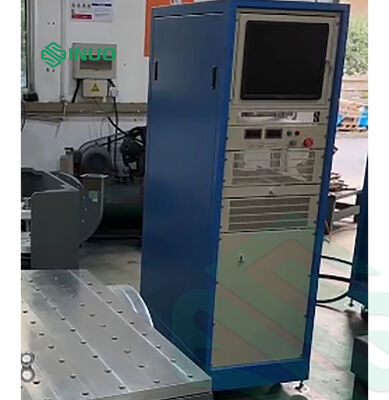

2. LA Digital Switching Power Amplifier

Bộ khuếch đại công suất chuyển đổi kỹ thuật số LA series áp dụng công nghệ IGBT đáng tin cậy:

a. Độ ổn định và độ tin cậy cao

Phù hợp với các yêu cầu của tiêu chuẩn "CE" của EU

c. Sử dụng công nghệ điều chế chiều rộng xung nhân tần số sinus, tỷ lệ tín hiệu-gọi tiếng ồn của bộ khuếch đại công suất cao.

D. Sử dụng nguyên tắc hoạt động của việc chuyển nguồn cung cấp điện, hiệu quả chuyển đổi cao.

e. Sử dụng công nghệ chia sẻ dòng điện tử tự động

Hiệu suất an toàn tốt.

3. Hệ thống bảo vệ servo

Các chức năng bảo vệ hoàn chỉnh, bao gồm quá tải lưới điện, dưới điện áp, mất pha, lỗi logic, quá tải mô-đun điện, quá nhiệt độ, quá tải đầu ra, quá tải đầu ra,Công suất lái xe, dịch chuyển quá mức nền tảng, nhiệt độ nền tảng, khóa bên ngoài, vv

4. Nền tảng mở rộng dọc

Nền tảng mở rộng thường được sử dụng như một nền tảng cho các mẫu gắn lớn hơn và có thể hình vuông hoặc tròn hoặc được người dùng xác định.Để giảm tác động của các đặc điểm động của nền tảng mở rộng, tất cả các nền tảng mở rộng phải được mô hình hóa và phân tích về tần số phương thức của chúng.

5. Hệ thống tự động tập trung quang điện

Tự động điều chỉnh vị trí của cuộn dây di chuyển để giữ cho nó ở trạng thái cân bằng.

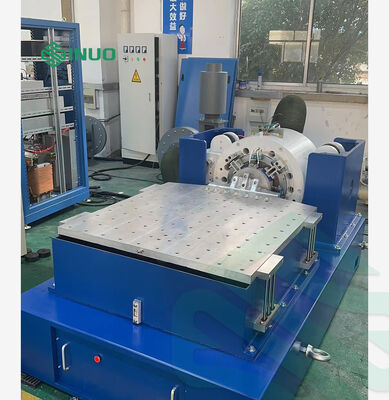

6. Slide ngang

Thiết kế trượt ngang có các khoảnh khắc lật cao và giữ bên.cung cấp khoan khoan động cao trong khi duy trì các đặc điểm giảm áp của màng dầu dẫn đường. slide ngang bao gồm một tấm slide, kết nối, tấm đá granite tự nhiên, cơ sở slide ngang, và một nguồn cung cấp dầu độc lập.

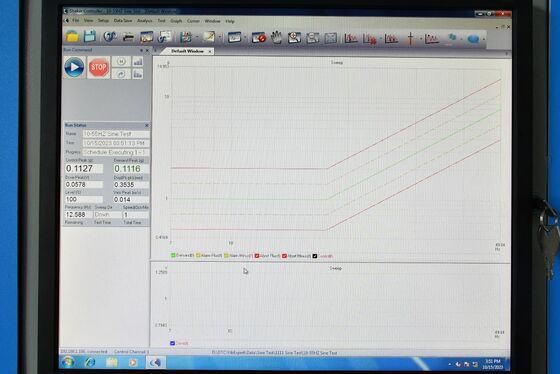

7. Bộ điều khiển rung động kỹ thuật số

Máy điều khiển rung động sử dụng hệ thống cấu trúc phân tán tiên tiến.Nó đảm bảo thời gian thực và hiệu quả cao của hệ thống điều khiểnNó có thể phản ứng với bất kỳ thay đổi nào trong hệ thống kiểm tra một cách kịp thời và nhanh chóng. Đảm bảo sự ổn định và độ chính xác cao của điều khiển.Phần cứng sử dụng bộ xử lý DSP điểm nổi 32 bit với tần số chính lên đến 300MHz và một ADC / DAC với độ phân giải 24 bitCông nghệ thiết kế tiếng ồn thấp với độ chính xác cao bộ lọc số điểm nổi và mạch phần cứng.và tỷ lệ tín hiệu-gọi là lớn hơn 100dB.

Đặc điểm

a. Hiệu suất và độ tin cậy cao

Điều khiển vòng kín được thực hiện bởi bộ xử lý DSP, và PC độc lập với vòng điều khiển. Nó đảm bảo thời gian thực và hiệu quả cao của hệ thống điều khiển.Nó có thể phản ứng với bất kỳ thay đổi nào trong hệ thống thử nghiệm một cách kịp thời và nhanh chóng. Đảm bảo độ tin cậy và độ chính xác cao của điều khiển. Tất cả các kênh đầu vào đều có ADC độ phân giải 24 bit, thiết kế phần cứng tiếng ồn thấp và các bộ lọc chống biến dạng tương tự và kỹ thuật số tích hợp,có hiệu quả đảm bảo độ chính xác cao của phân tích.

b. Dễ sử dụng

Phần mềm ứng dụng dựa trên Windows dễ sử dụng và giàu các chức năng phụ trợ.Hệ thống mạnh mẽ tự động hướng dẫn viên và tự động tạo báo cáo thử nghiệm chức năng làm cho các nhiệm vụ thử nghiệm lặp đi lặp lại và nhàm chán dễ dàngCác thiết lập tham số thử nghiệm là phong phú và nghiêm ngặt, và giao diện USB2.0 làm cho nó kết nối chặt chẽ hơn và hài hòa với máy tính.

c. Chức năng mạnh mẽ và linh hoạt

Bộ điều khiển rung động là một nền tảng điều khiển rung động mạnh mẽ có thể hoàn thành nhiều nhiệm vụ phức tạp.phần mềm ứng dụng khác nhau có thể được cấu hình để hoàn thành một loạt các nhiệm vụ phân tích để đáp ứng nhu cầu kiểm tra và phân tích khác nhau của bạn. Bộ điều khiển áp dụng thiết kế mô-đun, và có thể cấu hình phần cứng và phần mềm tương ứng theo nhu cầu của người dùng khác nhau để đáp ứng nhu cầu khác nhau.

d. An toàn thử nghiệm

Bộ điều khiển cung cấp điều khiển tín hiệu quy mô nhỏ để có được một bản xem trước về kiểm soát rung động của hệ thống. Phương pháp này giúp các kỹ sư thử nghiệm xác định trước mức tiếng ồn.Và có một sự hiểu biết thô về chức năng chuyển giao và các đặc điểm khác của hệ thốngNgoài ra còn có nhiều kiểm tra an toàn và cài đặt khóa. An toàn của người kiểm tra, đối tượng thử nghiệm và thiết bị bàn rung động được đảm bảo ở mức độ cao nhất.Nếu có bất thường trong hệ thống, bạn có thể ngay lập tức nhấn phím kết thúc tích hợp của hệ thống để kết thúc thử nghiệm.

e. Tạo báo cáo thử nghiệm

Nó hỗ trợ một cú nhấp chuột tạo ra các báo cáo thử nghiệm nhanh theo định dạng Word hoặc định dạng PDF. Bạn chỉ cần nhấp vào nút tạo báo cáo để có được kết quả thử nghiệm hiện tại.Từ mô tả chức năng điều khiển thử nghiệm cơ bản đến các thông số thiết lập thử nghiệm cụ thể, từ đường cong phổ mục tiêu kiểm soát đến phạm vi thời gian thử nghiệm và đường cong phạm vi tần số, mọi thứ đều có sẵn.Nó là thuận tiện cho bạn để sửa đổi và làm theo các thông số kỹ thuật báo cáo thử nghiệm khác nhauNó có thể được in trực tiếp và xem trước, và có thể được gửi trực tuyến.

Các thông số kỹ thuật chính của bộ điều khiển rung động kỹ thuật số
