Hệ thống kiểm tra rung bàn rung 3 trục IEC62133 cho kiểm tra pin

Hệ thống kiểm tra rung bàn rung 3 trục IEC62133 cho kiểm tra pin

Tên thương hiệu:	Sinuo
Số mẫu:	SN553- EV207HG40VT40VCSusb-2
MOQ:	1
giá bán:	Customized
Điều khoản thanh toán:	T / T
Khả năng cung cấp:	5 bộ/tháng

Thông tin chi tiết

Mô tả sản phẩm

Thông tin chi tiết

Nguồn gốc:

Trung Quốc

Chứng nhận:

Calibration Certificate (Cost Additional)

Tối đa. lực kích thích tác động:

1400Kg.f ((11760N) đỉnh

tối đa. lực kích thích ngẫu nhiên:

600Kg.f (6860N) r.ms

Tối đa. lực kích thích hình sin:

Đỉnh 700Kg.f (7000N)

Tối đa. Dịch chuyển:

51 mm trang

Tối đa. Tốc độ:

2m/s

Tối đa. Gia tốc:

100g

Tối đa. Trọng tải:

300kg

Dải tần số:

1～4000Hz

chi tiết đóng gói:

trường hợp ván ép

Khả năng cung cấp:

5 bộ/tháng

Làm nổi bật:

Hệ thống kiểm tra sạc ac dc 750V 65A

hệ thống kiểm tra sạc ac dc ISO 6469

máy phân tích nguồn ac dc 300V 30A

Mô tả sản phẩm

Hệ Thống Kiểm Tra Rung Bàn Rung 3 Trục IEC62133 Dành Cho Kiểm Tra Pin

Hệ thống kiểm tra rung chuyên nghiệp này được thiết kế đặc biệt để kiểm tra pin theo tiêu chuẩn IEC62133. Nó cung cấp các giải pháp kích thích và kiểm tra toàn diện cho các sản phẩm công nghiệp bao gồm bảng mạch, linh kiện máy bay, phụ tùng ô tô và thiết bị gia dụng.

Ứng Dụng Sản Phẩm

Kiểm tra rung đánh giá cách các linh kiện và thiết bị phản ứng trong môi trường thực tế bằng cách cho chúng chịu sự kích thích hoặc va đập có kiểm soát. Sinuo cung cấp các giải pháp kiểm tra hoàn chỉnh để xác nhận chất lượng sản phẩm theo các tiêu chuẩn quốc tế bao gồm GB, GJB, UL, JIS, DIN, ISO, BS, MIL, IEC và ASTM.

Lựa Chọn & Thông Số Kỹ Thuật Máy Rung

Thông Số Kiểm Tra:

Các Loại Kiểm Tra: Quét hình sin; Rung ngẫu nhiên
Phạm Vi Đáp Ứng Tần Số: 2-5000Hz
Công Thức Lựa Chọn: A(g)=(2πf)²Dcm/980≒A=0.002DmmF²

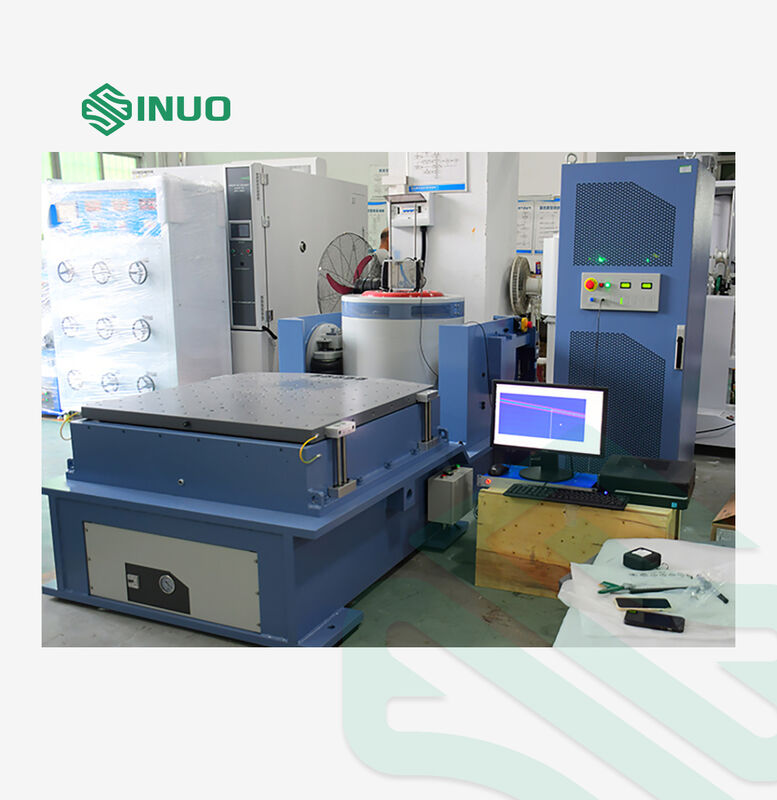

Cấu Hình Thiết Bị

Thành Phần	Cấu Hình
Thân bàn rung	Máy phát kích thích điện từ A07S23
Thiết bị điều khiển định tâm tự động	Hệ thống định tâm cuộn dây chuyển động
Hệ thống làm mát	Quạt làm mát B402S
Bàn mở rộng dọc	VT40 (400×400mm)

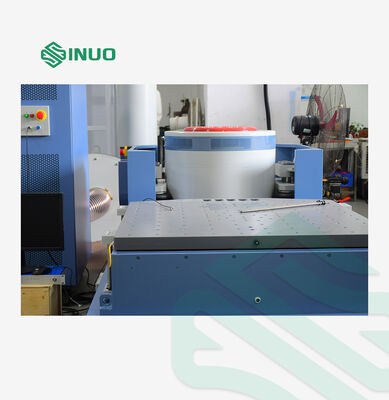

Bàn trượt ngang	HG40 (400×400mm)
Bộ khuếch đại công suất	Bộ khuếch đại công suất chuyển mạch kỹ thuật số LAO7K
Hệ thống bảo vệ	Hệ thống bảo vệ servo
Bộ điều khiển rung	Bộ điều khiển rung kỹ thuật số VCSusb-2
Máy tính điều khiển	Màn hình LCD 17" với Windows 10

Thông Số Kỹ Thuật

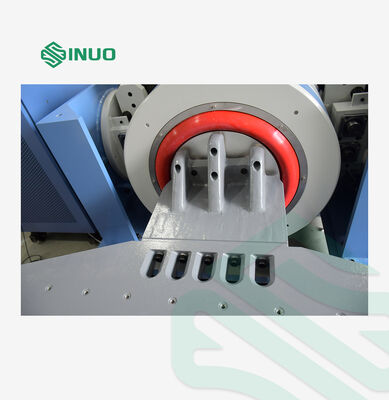

Máy Phát Kích Thích Điện Từ A07S23

Lực kích thích hình sin tối đa: 700Kg.f (7000N) đỉnh

Lực kích thích ngẫu nhiên tối đa: 600Kg.f (6860N) r.ms

Dải tần số: 1-4000 Hz

Độ dịch chuyển tối đa: 51 mm p-p

Gia tốc tối đa: 100G (980 m/s²)

Tải trọng tối đa: 300 kg

Trọng lượng thiết bị: 880 kg

Bộ Khuếch Đại Công Suất Chuyển Mạch Kỹ Thuật Số LAO7K

Công suất đầu ra: 7KVA

Điện áp đầu ra: 120V

Hiệu suất bộ khuếch đại: ≥90%

Các Tính Năng Chính của Hệ Thống

Thiết Kế Cuộn Dây Chuyển Động Nâng Cao: Hướng dẫn vòng bi kép làm giảm sự giao nhau và xoay dọc động để có độ bền vượt trội
Cấu Trúc Mạch Từ Kép: Rò rỉ từ thông thấp với sự phân bố từ trường đồng đều
Hệ Thống Làm Mát Nâng Cao: Thiết kế ống dẫn khí hình tổ ong với hiệu quả làm mát được cải thiện
Bộ Khuếch Đại Công Suất Chuyển Mạch Kỹ Thuật Số: Độ ổn định cao đáp ứng các tiêu chuẩn CE của EU với tỷ lệ tín hiệu trên tạp âm tuyệt vời
Hệ Thống Bảo Vệ Toàn Diện: Các tính năng an toàn hoàn chỉnh bao gồm bảo vệ quá áp, quá nhiệt và quá dịch chuyển
Bộ Điều Khiển Rung Hiệu Suất Cao: Bộ xử lý DSP dấu phẩy động 32 bit với độ phân giải 24 bit để điều khiển chính xác
Báo Cáo Kiểm Tra Tự Động: Tạo báo cáo kiểm tra Word hoặc PDF bằng một cú nhấp chuột với phân tích dữ liệu toàn diện

Yêu Cầu Về Điện

Nguồn điện: AC 3 pha 380V/50Hz 17KVA

Khí nén: 0.6Mpa

Điện trở nối đất: ≤4Ω
