| Tên thương hiệu: | Sinuo |
| Số mẫu: | SNE6802C |
| MOQ: | 1 |
| giá bán: | Customized |
| Điều khoản thanh toán: | T / T |
| Khả năng cung cấp: | 20 bộ / tháng |

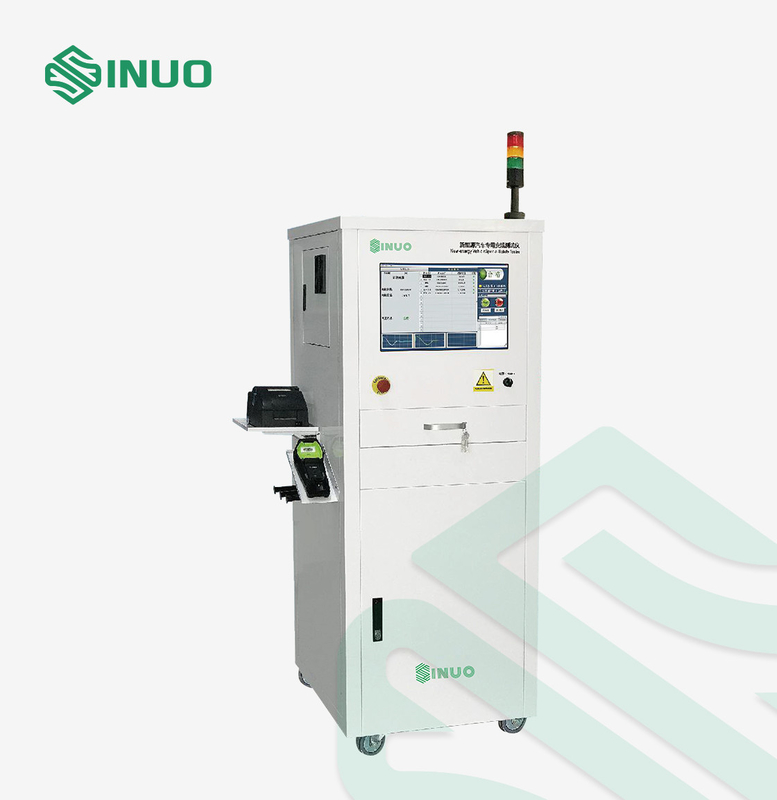

ISO 6469 Hệ thống kiểm tra chức năng sạc AC DC cho xe điện
Các tiêu chuẩn và điều khoản được tuân thủ
ISO 6469-1: 2019 Phương tiện giao thông chạy bằng điện - Thông số kỹ thuật an toàn - Phần 1: Hệ thống lưu trữ năng lượng có thể sạc lại (RESS)
IEC 62196: 2020 Phích cắm, ổ cắm, đầu nối xe và đầu vào xe-Sạc dẫn điện của xe điện
GB 7258-2017 Điều kiện Kỹ thuật An toàn cho Vận hành Phương tiện Cơ giới
...
Tổng quan về thiết bị
Hệ thống sạc (sạc AC / DC) là một dự án thử nghiệm quan trọng trong quy trình thử nghiệm xe năng lượng mới, hệ thống thử nghiệm chức năng sạc AC / DC sê-ri SNE6802C phù hợp với thành phần thử nghiệm tiêu chuẩn, nó đã được sử dụng trong nhiều khách hàng của nhà máy sản xuất xe năng lượng mới, chất lượng sản phẩm và dịch vụ kỹ thuật đã giành được sự chấp thuận của khách hàng và đánh giá cao nhất quán.
Dự án thử nghiệm
Kiểm tra chức năng sạc nhanh:
Nó được sử dụng để kiểm tra chức năng sạc nhanh của xe.Nó có thể đánh giá các thông số về dòng sạc, nhiệt độ phích cắm và SOC, sau đó tải lên các bản ghi.
Nguyên lý: Hệ thống kiểm tra này sẽ mô phỏng cọc sạc DC, để kiểm tra xem chức năng sạc nhanh của xe có bình thường hay không bằng cách sạc xe qua cổng sạc DC trên xe và đọc thông tin về ắc quy.
Kiểm tra chức năng sạc chậm:
Nó được sử dụng để kiểm tra chức năng sạc chậm của xe.Nó có thể đánh giá các thông số dòng sạc, sau đó tải lên các bản ghi.
Nguyên lý: Hệ thống kiểm tra này sẽ mô phỏng cọc sạc AC, để kiểm tra xem chức năng sạc chậm của xe có bình thường hay không bằng cách sạc xe qua cổng sạc AC của xe.
Chức năng chính
1. Tất cả trong một: Tích hợp chức năng phát hiện chức năng sạc nhanh, phát hiện chức năng sạc chậm và nhiều chức năng khác.
2. Màn hình hiển thị: Sử dụng màn hình LCD màu trung thực 21,5 inch, hiển thị giao diện quá trình kiểm tra, thuận tiện cho việc quan sát và phán đoán.
3. Nền tảng mở: Nó được trang bị chức năng chỉnh sửa chương trình thử nghiệm, chức năng chỉnh sửa dự án thử nghiệm, chức năng chỉnh sửa và in báo cáo thử nghiệm, chức năng thiết lập quyền người dùng, v.v.
4. Chức năng quét mã: Nó có thể ghi lại số VIN của xe, số VSN và số phụ kiện chính, đồng thời tự động kết hợp mã vạch để in báo cáo thử nghiệm sau khi kết thúc thử nghiệm.
5.Quản lý quyền: thiết lập quyền nhiều cấp, thuận tiện cho việc quản lý.
6. Quản lý dữ liệu: Quản lý nhiều dữ liệu khác nhau, bảo vệ tính toàn vẹn và bảo mật của dữ liệu, đồng thời có các chức năng như truy vấn và xuất để đáp ứng nhu cầu quản lý dữ liệu của dây chuyền sản xuất.
7. Bảo vệ an toàn: Bảo vệ quá dòng, bảo vệ quá áp, bảo vệ dưới điện áp, bảo vệ dòng rò và bảo vệ khẩn cấp, v.v.
8. Dữ liệu lớn: Hỗ trợ lưu trữ và phân tích dữ liệu lớn;Docking hệ thống MES, v.v.
9. Khởi động linh hoạt: Hỗ trợ nhiều phương pháp khởi động như khởi động mã quét, khởi động nút, khởi động từ xa, v.v.
10. Phán đoán thông minh: Các chỉ số quan trọng đều có chức năng thiết lập giới hạn trên và giới hạn dưới, tự động phán đoán, ngăn ngừa hiệu quả việc bỏ sót kiểm tra.
Cấu hình chính & thông số kỹ thuật
| Nguồn cấp | 220V ± 10%, 50Hz ± 5% |
| Yêu cầu về môi trường làm việc | 0-45 ℃, ≤85% |
| Cấu hình hệ thông | Máy tính công nghiệp cấu hình cao + màn hình LCD màu trung thực 21,5 inch |
| Bộ nguồn liên tục UPS | |
| Súng quét hai chiều một chiều không dây | |
| Máy in hóa đơn và nhãn dán | |
| Giao diện PLC, giao diện USB, giao diện mạng, giao diện đèn báo động, giao diện chuyển đổi chân, giao diện máy in, giao diện súng mã vạch | |
| Sự bảo vệ an toàn | Thiết bị không bắt đầu phát hiện điện áp cao nếu súng sạc không được cắm vào;Rút súng sạc ở trạng thái dò, thiết bị phản ứng kịp thời cắt nguồn cấp vào ổ cắm |
| Dự án thử nghiệm | Phạm vi | Độ chính xác cơ bản |
| Kiểm tra chức năng sạc chậm | 300V / 30A | ± 0,5% |
| Kiểm tra chức năng sạc nhanh | 750V / 65A | ± 0,5% |
Ưu điểm của hệ thống
| Tiêu chuẩn áp dụng | ISO 6469, IEC 62196, v.v. |
| Kiểm tra độ chính xác | Độ chính xác cơ bản 0,5% |
| Nhiều lựa chọn cho súng sạc | Hỗ trợ súng sạc AC, kiểm tra súng sạc DC |
| Tối ưu hóa cấu trúc | Tiêu chuẩn hóa và tùy chỉnh được kết hợp, khả năng mở rộng và bảo mật được phát triển đồng thời, cấu trúc đơn giản và logic rõ ràng |
| Khả năng ứng dụng mạnh mẽ | Các phương pháp treo đa dạng là treo xe đẩy có sẵn, xe đẩy đi kèm, giá treo, treo công xôn, v.v. |
| Trí tuệ cao | Tất cả các hạng mục không cần phải kết nối nhiều lần với cáp đo lường và tất cả các thử nghiệm có thể được hoàn thành trong một kết nối. |
| Mô-đun | Thiết kế kiến trúc hệ thống theo mô-đun và linh hoạt, đồng thời hệ thống dễ cập nhật và mở rộng cũng như dễ bảo trì và nâng cấp |
| Tùy chỉnh linh hoạt | Theo nhu cầu của khách hàng, cung cấp sự phát triển và thiết kế theo yêu cầu của các nền tảng công nghiệp, chẳng hạn như hệ thống chiếu sáng mở cửa tự động, tản nhiệt điều hòa không khí |
| Xây dựng công trường | Quản lý xây dựng dự án, biết cài đặt, gỡ lỗi thiết bị, v.v. |
