| Tên thương hiệu: | Sinuo |
| Số mẫu: | SNE6884A |
| MOQ: | 1 |
| giá bán: | Customized |
| Điều khoản thanh toán: | T / T |
| Khả năng cung cấp: | 20 bộ / tháng |

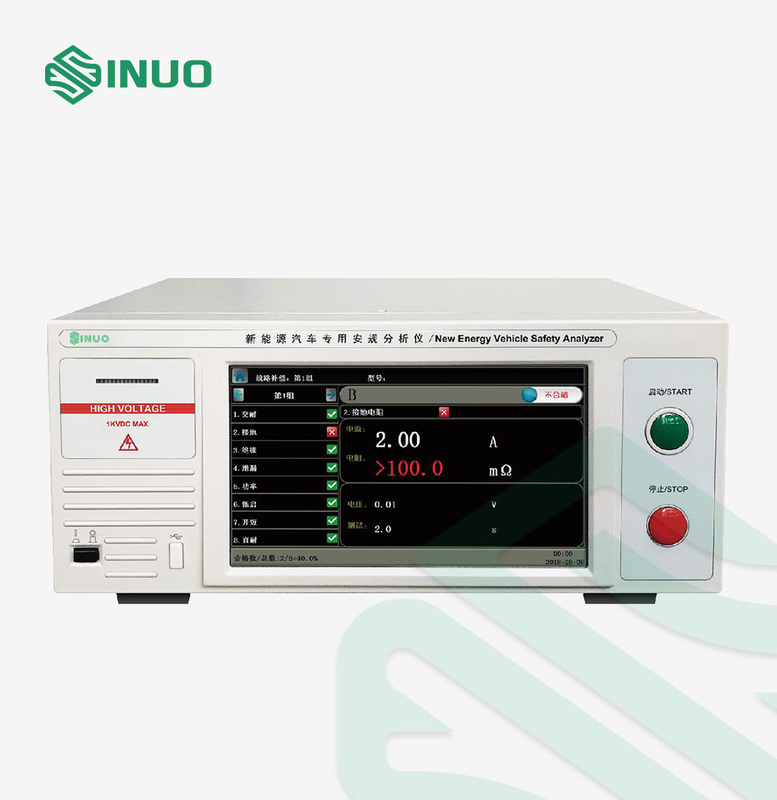

ISO 6469 Máy phân tích an toàn chuyên dụng cho điện tử xe điện
Các tiêu chuẩn và điều khoản được tuân thủ
ISO 6469-1: 2019 Phương tiện giao thông chạy bằng điện - Thông số kỹ thuật an toàn - Phần 1: Hệ thống lưu trữ năng lượng có thể sạc lại (RESS)
IEC 62196: 2020 Phích cắm, ổ cắm, đầu nối xe và đầu vào xe-Sạc dẫn điện của xe điện
...
Tổng quan về thiết bị
1.Các hạng mục kiểm tra: điện áp chịu đựng AC, điện áp chịu đựng một chiều, điện trở cách điện, cân bằng điện thế.
2. Độ chính xác cao: độ chính xác cơ bản của các quy định an toàn là 1%.
3. Chịu được điện áp với phát hiện hồ quang, và tăng cài đặt điện áp khởi động;Điện áp chịu đựng và cách điện DC làm tăng dòng điện giới hạn dưới của quá trình sạc và từ từ tăng chức năng giới hạn trên.
4. Chức năng bảo vệ hoàn hảo: Thiết bị phóng điện nhanh điện áp cao DC trong quá trình thử nghiệm điện áp chịu đựng DC, để tránh điện áp dư trên đối tượng được thử nghiệm, có thể gây ra nguy cơ điện giật;ngăn chặn mạch điện giật cao áp, phát hiện vòng lặp bất cứ lúc nào, ngăn ngừa chấn thương do điện giật, và đảm bảo an toàn cho con người.
5. Chức năng phát hiện thông minh được bật để tự động xác nhận đầu ra bình thường của thiết bị nhằm đảm bảo độ tin cậy của bài kiểm tra.
6. Giao diện USB có thể nhanh chóng sao chép các thông số đã thiết lập, xuất kết quả kiểm tra và nâng cấp chương trình trực tuyến.
7. Hỗ trợ giao diện quét mã vạch, có thể thực hiện lựa chọn nhóm nhanh chóng, lưu trữ dữ liệu và các chức năng khác.
Chức năng và cấu hình
| Tiêu chuẩn áp dụng | ISO 6469, IEC 62196, v.v. | |
| Người mẫu | SNE6884A | |
| Mô tả chức năng kiểm tra | Chịu điện áp xoay chiều, chịu điện áp một chiều, điện trở cách điện, cân bằng điện thế | |
| Các điều kiện làm việc | Cung cấp điện làm việc | AC220V ± 10%, 50 / 60Hz ± 5% |
| Nhiệt độ môi trường | 0-40 ℃ | |
| Độ ẩm môi trường | 20-80% RH | |
| Chế độ hiển thị | Màn hình cảm ứng màu đầy đủ 10,2 " | |
| Bảo vệ quá dòng | Cầu chì, bảo vệ phần mềm | |
| Cách báo động | Báo động bằng âm thanh và ánh sáng: còi, đèn báo | |
| Cấu hình tiêu chuẩn | Giao diện điều khiển từ xa | Băt đâu dưng |
| Chuyển đổi giao diện đầu ra số lượng | Đạt, không đạt, đang thử nghiệm | |
| Chức năng giao tiếp | RS232 | |
| Giao diện đèn báo thức | Đèn báo ba màu | |
| Giao diện USB | Dữ liệu kiểm tra lưu trữ, chức năng nâng cấp đĩa USB | |
| Giao diện quét mã vạch | Có thể được kết nối với súng máy quét | |
Các thông số kỹ thuật
| Kiểm tra điện trở cách điện | Đầu ra định mức | 3000V / 10GΩ |
| Gợn sóng điện áp đầu ra | Tải điện trở, 3000V / 2mA, ＜ 1% | |
| Dải cài đặt điện áp đầu ra | DC: 100-3000V có thể điều chỉnh | |
| Độ phân giải / độ chính xác điện áp đầu ra | 1V ± (1% giá trị cài đặt + 2V) | |
| Phạm vi cài đặt điện trở cách điện |
Giới hạn trên: 0,000-9,999-99,99-999,9-10000MΩ 0 = đóng cửa Giới hạn dưới: 0,1000-9,999-99,99-999,9-10000MΩ (tùy chọn 50GΩ) |
|
| Độ phân giải / dải đo điện trở cách điện |
0,100-0,499KV: 0,100-9,999-99,99-999,9MΩ-2.000GΩ 0,500-1,000KV: 0,200-9,999-99,99-999,9MΩ-1.000GΩ-10.00GΩ 0,001 MΩ / 0,01 MΩ / 0,1 MΩ / 1 MΩ / 10MΩ |
|
| Bồi thường kháng | ＞ 30MΩ, tự động / thủ công | |
| Độ chính xác của phép đo điện trở cách điện |
0,100-0,499KV: 0,100MΩ-9,999 MΩ, 10,00 MΩ-99,99 MΩ, 100,0 MΩ-999,9 MΩ, 1.000GΩ-2.000GΩ: ± (5% giá trị đọc + 2 từ) 0,500-3,000KV: 0,200MΩ-9,999 MΩ, 10,00 MΩ-99,99 MΩ, 100,0 MΩ-999,9 MΩ, ± (2% giá trị đọc + 2 từ) 1.000GΩ-10.00GΩ, ± (5% giá trị đọc + 2 từ) |
|
| Sạc dòng điện giới hạn dưới | 0 ~ 3.500uA, tự động / thủ công | |
| Cài đặt thời gian tăng chậm / giảm chậm | 0,1-999,9 giây / 0,0-999,9 giây | |
| Khoảng cài đặt thời gian trễ / kiểm tra | 0,3-999,9 giây / 0,0 (0,0 = Đầu ra liên tục), 0,1-999,9 giây | |
| Độ phân giải / độ chính xác của thời gian kiểm tra | 0,1 giây / ± (0,1% giá trị cài đặt + 0,05 giây) |
| Kiểm tra điện áp chịu được AC | Chịu được kiểu thử nghiệm điện áp | Trạng thái lạnh chịu được thử nghiệm điện áp |
| Tải đầu ra định mức | 200VA (5000V / 40mA) | |
| Dạng sóng điện áp đầu ra, tốc độ điều chỉnh | Sóng hình sin, ＜ 1% (không tải đến đầy tải) | |
| Dải cài đặt điện áp đầu ra | AC: 100-5000V | |
| Độ phân giải / độ chính xác điện áp đầu ra | 1V / ± (1% × giá trị cài đặt + 2V) | |
| Tần số đầu ra | 50Hz hoặc 60Hz / ± 0,1% × giá trị cài đặt | |
| Phạm vi cài đặt hiện tại / 0 hiện tại |
Giới hạn trên: 0,000-3,999-40,00mA Giới hạn dưới: 0,000-3,999-40,00mA Tự động hoặc Thủ công |
|
| Phạm vi đo lường / độ phân giải hiện tại |
0,002-3,999-40,00mA 0,001mA / 0,01mA |
|
| Độ chính xác đo lường hiện tại | ± (1% giá trị đọc +2 từ) | |
| Tăng thời gian / làm chậm thời gian | 0,0-999,9 giây | |
| Phạm vi cài đặt thời gian thử nghiệm | 0,0 (0,0 = Đầu ra liên tục), 0,1-999,9 giây | |
| Độ phân giải / độ chính xác của thời gian kiểm tra | 0,1 giây / ± (0,1% giá trị cài đặt + 0,05 giây) | |
| Bắt đầu cài đặt điện áp | (0% ~ 50%) × giá trị cài đặt điện áp đầu ra | |
| Phát hiện hồ quang | Cấp độ 1-9, số 9 là cấp độ nhạy cảm nhất, 0 = đóng cửa |
| Kiểm tra điện áp chịu được DC | Chịu được kiểu thử nghiệm điện áp | Trạng thái lạnh chịu được thử nghiệm điện áp |
| Tải đầu ra định mức | 60VA (DC: 6000V / 10mA) | |
| Gợn sóng điện áp đầu ra | Tải điện trở (6000V / 1mA) ＜ 1% | |
| Dải cài đặt điện áp đầu ra | DC: 100-6000V | |
| Độ phân giải / độ chính xác điện áp đầu ra | 1V / ± (1% giá trị cài đặt + 2V) | |
| Phạm vi cài đặt hiện tại |
Giới hạn trên: 0.000-0.399-3.999-10.00mA Giới hạn dưới: 0.000-0.399-3.999-10.00mA 0 = đóng |
|
| Dải đo hiện tại / dòng 0 |
0.000-0.399-3.999-10.00mA / 0.000-2.000mA Tự động hoặc Thủ công |
|
| Độ phân giải / độ chính xác của phép đo hiện tại |
0,001mA / 0,04mA ± (1% giá trị đọc + 2 từ) |
|
| Tăng thời gian / làm chậm thời gian | 0,1-999,9 giây / 0,0-999,9 giây | |
| Phạm vi cài đặt thời gian thử nghiệm | 0,0 (0,0 = Đầu ra liên tục), 0,1-999,9 giây | |
| Độ phân giải / độ chính xác của thời gian kiểm tra | 0,1 giây / ± (0,1% giá trị cài đặt + 0,05 giây) | |
| Bắt đầu cài đặt điện áp | (0% ~ 50%) × giá trị cài đặt điện áp đầu ra | |
| Từ từ tăng giới hạn trên hiện tại | 0,005-9,999-10,00mA | |
| Sạc dòng điện giới hạn dưới | 0.0-350.0uA DC, tự động hoặc thủ công | |
| Thời gian xuất viện | ≤20mS | |
| Phát hiện hồ quang | Cấp độ 1-9, số 9 là cấp độ nhạy cảm nhất, 0 = đóng cửa |
| Kiểm tra khả năng cân bằng | Phương pháp kiểm tra | Hệ thống bốn dây |
| Độ phân giải / dải cài đặt điện áp đầu ra | DC: 2.0-32.0A / 0.1A | |
| Độ chính xác hiện tại đầu ra | ± (1% giá trị cài đặt + 0,20A) | |
| Phạm vi cài đặt kháng |
Giới hạn trên: 0-600mΩ Giới hạn dưới: 0-600mΩ 0 = đóng |
|
| Dải đo điện trở |
3,00A≤ | ≤10,00A, 0-600mΩ; 10,00A ＜ | ≤20,00A, 0-300mΩ ； 20,00A ＜ | ≤30,00A, 0-200mΩ |
|
| Kháng cự bằng không | 0-100mΩ | |
| Độ phân giải / độ chính xác của phép đo điện trở | 1mΩ / ± (1,5% giá trị đọc + 3mΩ) | |
| Phạm vi cài đặt thời gian thử nghiệm | 0,0 (0,0 = Đầu ra liên tục), 0,1-999,9 giây | |
| Độ phân giải / độ chính xác của thời gian kiểm tra | 0,1 giây / ± (0,1% giá trị cài đặt + 0,05 giây) |
