Kiểm tra rung là hành động kích thích hoặc gây sốc cho một bộ phận hoặc thiết bị để xem nó sẽ phản ứng như thế nào trong môi trường thực tế. Phạm vi ứng dụng của thử nghiệm rung là cực kỳ rộng, từ các sản phẩm công nghiệp như bảng mạch, máy bay, tàu thủy, tên lửa, tên lửa, ô tô và thiết bị gia dụng.

Sinuo có thể cung cấp cho bạn toàn bộ sơ đồ kích thích và thử nghiệm, đồng thời chứng minh chất lượng sản phẩm cho bạn theo các tiêu chuẩn quốc gia và quốc tế, chẳng hạn như GB, GJB, UL, JIS, DIN, ISO, BS, MIL, IEC và ASTM.

Công thức chọn máy rung và sơ đồ cấu trúc máy phát rung

1. Các điều kiện thử nghiệm do công ty của khách hàng cung cấp;

2. Loại thử nghiệm: Quét hình sin; Ngẫu nhiên; Sốc

3. Phạm vi đáp ứng tần số: 1-3000Hz

4. Công thức: A(g)=(2πf)2Dcm/980≒A=0.002DmmF²  D=A/0.002F²

F=M(kg) ×A(g)

Hướng dẫn cấu hình thiết bị

Thông số kỹ thuật thiết bị

1. Thân bàn rung

1.1 Cuộn dây chuyển động

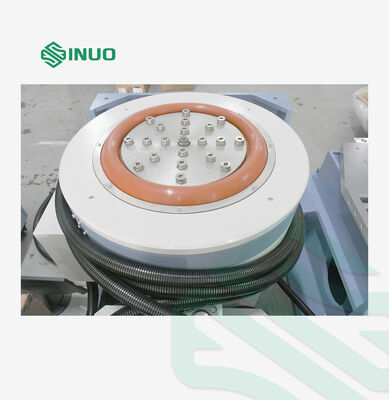

Bàn rung được trang bị cuộn dây chuyển động được đúc và gia công bằng tay, hệ thống hỗ trợ tải quang điện và dẫn hướng trục kép. Hướng dẫn kép là một tính năng độc đáo giúp giảm sự giao nhau và xoay trục động trong quá trình thử nghiệm rung để có độ bền vượt trội.

1.2 Cuộn dây kích thích

Cấu trúc mạch từ kép, rò rỉ từ thông thấp, từ trường đồng đều.

1.3 bề mặt thân

Sử dụng công nghệ xử lý phốt phát hóa và sơn xe tiên tiến, nó có tác dụng chống mài mòn và chống gỉ lâu dài.

1.4 Làm lạnh bàn:

Áp dụng quạt ồn thấp và cải thiện cấu trúc hút gió của thân bàn. Cuộn dây kích thích áp dụng ống dẫn khí hình tổ ong và vòng từ ở giữa áp dụng ống dẫn khí phân luồng hai lớp. Một thiết kế ống dẫn khí mới được áp dụng để tăng cường hiệu quả làm mát.

2. Bộ khuếch đại công suất chuyển mạch kỹ thuật số LA

Bộ khuếch đại công suất chuyển mạch kỹ thuật số dòng LA áp dụng công nghệ IGBT đáng tin cậy:

a. Độ ổn định và độ tin cậy cao

b. Đáp ứng các yêu cầu của tiêu chuẩn "CE" của EU

c. Sử dụng công nghệ điều chế độ rộng xung nhân tần số hình sin, tỷ lệ tín hiệu trên tạp âm của bộ khuếch đại công suất cao.

d. Sử dụng nguyên lý làm việc của nguồn điện chuyển mạch, hiệu suất chuyển đổi cao.

e. Sử dụng công nghệ chia sẻ dòng điện tự động điện tử

f. Hiệu suất an toàn tốt.

3. Hệ thống bảo vệ servo

Các chức năng bảo vệ hoàn chỉnh, bao gồm quá áp lưới điện, dưới điện áp, mất pha, lỗi logic, thông qua mô-đun nguồn, quá nhiệt, quá dòng đầu ra, quá áp đầu ra, nguồn điện truyền động, quá dịch chuyển nền tảng, nhiệt độ nền tảng, liên khóa bên ngoài, v.v.

4. Nền tảng mở rộng dọc

Nền tảng mở rộng thường được sử dụng làm nền tảng cho các mẫu lắp lớn hơn và có thể là hình vuông hoặc hình tròn hoặc do người dùng xác định. Để giảm tác động của các đặc tính động của nền tảng mở rộng, tất cả các nền tảng mở rộng phải được mô hình hóa và phân tích cho tần số chế độ của chúng. Các nền tảng mở rộng này thường được đúc từ hợp kim magiê và có vật liệu giảm chấn được gắn vào.

5. Hệ thống định tâm tự động quang điện

Tự động điều chỉnh vị trí của cuộn dây chuyển động để giữ cho nó ở trạng thái cân bằng. Hệ thống định tâm tự động đảm bảo rằng cuộn dây chuyển động luôn được căn giữa trong quá trình tải và dỡ hàng.

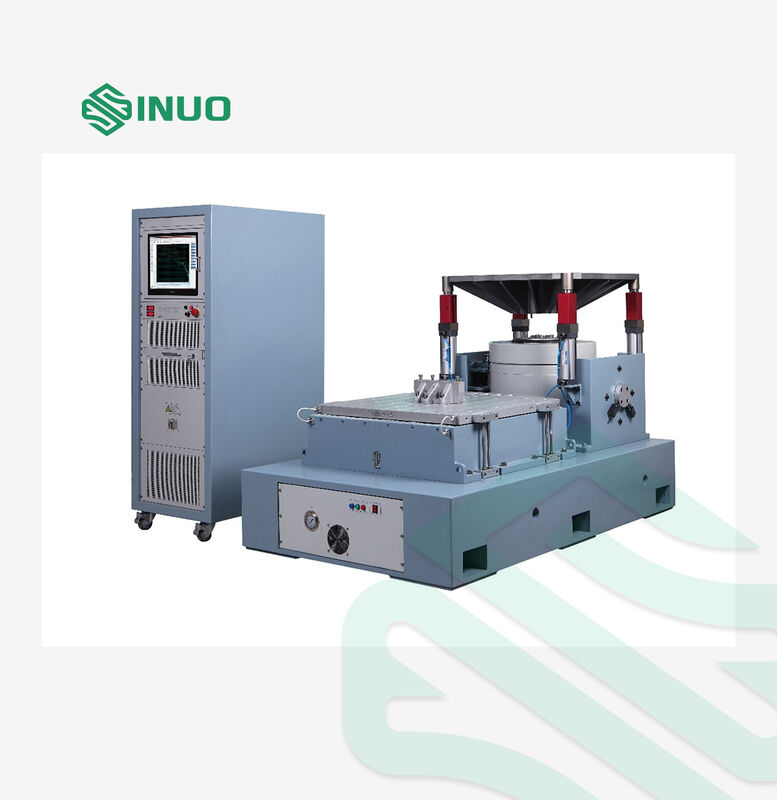

6. Nền tảng trượt ngang

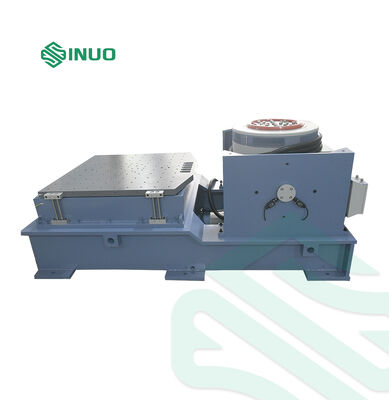

Thiết kế trượt ngang có mô-men lật và hạn chế bên cao. Khái niệm thiết kế này, kết hợp với cách bố trí trượt ngang tiêu chuẩn, có giới hạn mô-men động cao trong khi vẫn duy trì các đặc tính giảm chấn màng dầu dẫn hướng. Bàn trượt ngang bao gồm một tấm trượt, đầu nối, tấm đá granit tự nhiên, đế bàn trượt ngang và nguồn dầu độc lập.

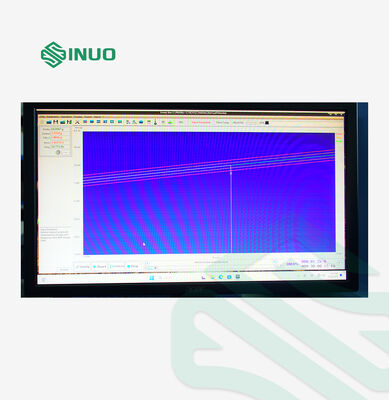

7. Bộ điều khiển rung kỹ thuật số

Bộ điều khiển rung áp dụng hệ thống cấu trúc phân tán tiên tiến. Điều khiển vòng kín được thực hiện bởi bộ xử lý DSP và PC độc lập với vòng điều khiển. Nó đảm bảo tính thời gian thực và hiệu quả cao của hệ thống điều khiển. Nó có thể phản ứng với bất kỳ thay đổi nào trong hệ thống thử nghiệm một cách kịp thời và nhanh chóng. Đảm bảo sự ổn định và độ chính xác cao của việc điều khiển. Phần cứng áp dụng bộ xử lý DSP dấu phẩy động 32 bit với tần số chính lên đến 300MHz và ADC/DAC với độ phân giải 24 bit. Công nghệ thiết kế tiếng ồn thấp với bộ lọc kỹ thuật số dấu phẩy động có độ chính xác cao và mạch phần cứng. Bộ điều khiển ngẫu nhiên điều khiển dải động lớn hơn 90dB và tỷ lệ tín hiệu trên tạp âm lớn hơn 100dB.

Đặc trưng

a. Hiệu suất và độ tin cậy cao

Điều khiển vòng kín được thực hiện bởi bộ xử lý DSP và PC độc lập với vòng điều khiển. Nó đảm bảo tính thời gian thực và hiệu quả cao của hệ thống điều khiển. Nó có thể phản ứng với bất kỳ thay đổi nào trong hệ thống thử nghiệm một cách kịp thời và nhanh chóng. Đảm bảo độ tin cậy và độ chính xác cao của việc điều khiển. Tất cả các kênh đầu vào đều có ADC độ phân giải 24 bit, thiết kế phần cứng tiếng ồn thấp và bộ lọc chống răng cưa tương tự và kỹ thuật số tích hợp, đảm bảo hiệu quả độ chính xác cao của phân tích.

b. Dễ vận hành

Phần mềm ứng dụng dựa trên Windows rất dễ vận hành và có nhiều chức năng phụ trợ. Trình hướng dẫn tự động mạnh mẽ của hệ thống và chức năng tạo báo cáo thử nghiệm tự động giúp các tác vụ thử nghiệm lặp đi lặp lại và nhàm chán trở nên dễ dàng. Các cài đặt thông số thử nghiệm rất phong phú và nghiêm ngặt, đồng thời giao diện USB2.0 giúp nó kết nối chặt chẽ và hài hòa hơn với máy tính.

c. Chức năng mạnh mẽ và tính linh hoạt

Bộ điều khiển rung là một nền tảng điều khiển rung mạnh mẽ có thể hoàn thành nhiều tác vụ phức tạp. Trên cùng một nền tảng phần cứng, các phần mềm ứng dụng khác nhau có thể được cấu hình để hoàn thành nhiều tác vụ phân tích khác nhau để đáp ứng các nhu cầu thử nghiệm và phân tích khác nhau của bạn. Bộ điều khiển áp dụng thiết kế mô-đun và có thể cấu hình phần cứng và phần mềm tương ứng theo các nhu cầu khác nhau của người dùng để đáp ứng các nhu cầu khác nhau.

d. An toàn thử nghiệm

Bộ điều khiển cung cấp khả năng điều khiển tín hiệu quy mô nhỏ để xem trước việc điều khiển rung của hệ thống. Phương pháp này giúp các kỹ sư thử nghiệm xác định trước mức độ tiếng ồn. Và có một sự hiểu biết sơ bộ về hàm truyền và các đặc tính khác của hệ thống. Ngoài ra còn có nhiều kiểm tra an toàn và cài đặt liên khóa. Sự an toàn của người thử nghiệm, đối tượng thử nghiệm và thiết bị bàn rung được đảm bảo ở mức cao nhất. Nếu có bất thường trong hệ thống, bạn có thể ngay lập tức nhấn phím chấm dứt tích hợp của hệ thống để kết thúc thử nghiệm.

e. Tạo báo cáo thử nghiệm

Nó hỗ trợ tạo báo cáo thử nghiệm nhanh chóng bằng một cú nhấp chuột ở định dạng word hoặc PDF. Bạn chỉ cần nhấp vào nút tạo báo cáo để có được kết quả thử nghiệm hiện tại. Từ mô tả về chức năng điều khiển thử nghiệm cơ bản đến các thông số cài đặt thử nghiệm cụ thể, từ đường cong phổ mục tiêu điều khiển đến đường cong miền thời gian và miền tần số thử nghiệm, mọi thứ đều có sẵn. Thuận tiện cho bạn sửa đổi và thực hiện theo các thông số kỹ thuật báo cáo thử nghiệm khác nhau. Nó có thể được in và xem trước trực tiếp, đồng thời có thể được gửi trực tuyến.

Các thông số kỹ thuật chính của bộ điều khiển rung kỹ thuật số

Mô tả chức năng bộ điều khiển rung kỹ thuật số

Điều khiển ngẫu nhiên

Theo sơ đồ phổ công suất do người dùng xác định (do trình chỉnh sửa phổ mục tiêu tạo), điều khiển ngẫu nhiên áp dụng phương pháp cân bằng hàm truyền. Liên tục xuất ra các tín hiệu ngẫu nhiên Gaussian để nhanh chóng thực hiện điều khiển vòng kín đa kênh theo thời gian thực và chính xác. Các thuật toán điều khiển thích ứng tích hợp phản ứng nhanh với các phi tuyến tính của hệ thống, tần số cộng hưởng và thay đổi tải.

Phạm vi tần số: 0~4800Hz, có thể mở rộng đến 18750Hz

Độ phân giải: 100, 200, 400, 800, 1600, 3200 đường phổ

Phạm vi công suất điều khiển: >90dB

Chiến lược điều khiển: điều khiển một kênh, trung bình có trọng số, giá trị tối đa, giá trị tối thiểu.

Điều khiển hình sin

Hình sin cung cấp các tín hiệu hình sin và quét hình sin chất lượng tương tự với khả năng kiểm soát biên độ của dạng sóng hình sin. Có thể đặt độ lớn dừng, tần số dừng và thời lượng dừng có thể được xác định bằng cách đặt thời gian hoặc số chu kỳ của tín hiệu hình sin.

Phạm vi tần số: 1Hz~5000Hz, có thể mở rộng đến 10000Hz

Thời gian vòng kín: 5 mS

Méo hài:<-100dB

Chế độ quét tần số: quét tần số tuyến tính 0~6000 Hz/phút | Quét logarit 0~100 Oct/phút

Hướng quét: lên, xuống

Thời lượng quét: có thể được đặt là số lần quét hoặc thời gian thử nghiệm.

Sốc cổ điển

Áp dụng phương pháp cân bằng hàm truyền, hỗ trợ sóng hình sin một nửa, sóng chuông, sóng hình chữ nhật, sóng hình thang, sóng răng cưa đỉnh trước, sóng răng cưa đỉnh sau, sóng tam giác. Người dùng cũng có thể nhập giá trị đỉnh xung theo nhu cầu của họ.

Thời lượng xung từ 0.5 đến 3.000mS

Băng thông phân tích tối đa 18750Hz

Kích thước khung: lên đến 16384

Đáp ứng các tiêu chuẩn: MIL-STD-810 (tiêu chuẩn quân sự Hoa Kỳ), tiêu chuẩn ISO, giới hạn điều khiển ngắt do người dùng xác định.
