| Tên thương hiệu: | Sinuo |
| Số mẫu: | SN553- EV440HB120VT60VCS-2 |
| MOQ: | 1 |
| giá bán: | Customized |
| Điều khoản thanh toán: | T / T |
| Khả năng cung cấp: | 5 bộ/tháng |

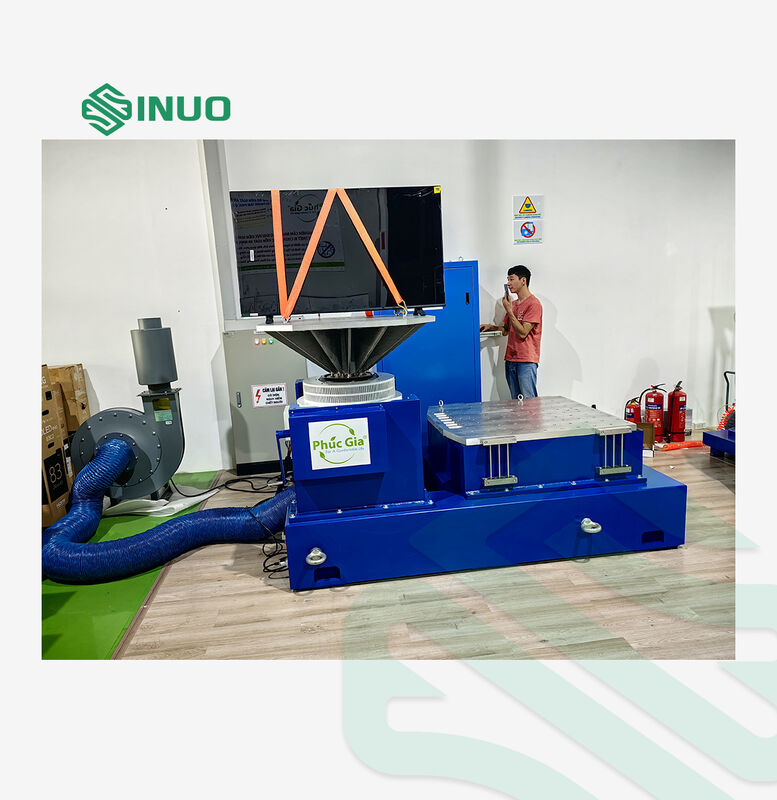

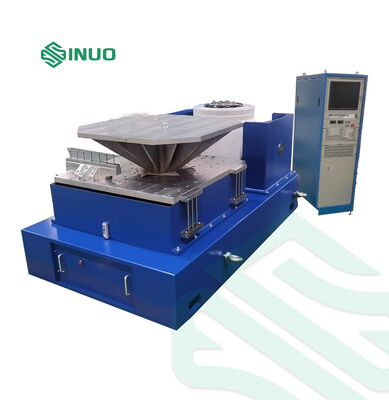

Hệ thống thử nghiệm rung động giao thông với bàn dọc và ngang
Ứng dụng sản phẩm
Thử nghiệm rung động là hành động kích thích hoặc gây sốc cho một bộ phận hoặc thiết bị để xem nó sẽ phản ứng như thế nào trong môi trường thực tế. Phạm vi ứng dụng của thử nghiệm rung động là cực kỳ rộng, từ các sản phẩm công nghiệp như bảng mạch, máy bay, tàu thủy, tên lửa, tên lửa, ô tô và đồ gia dụng.
Sinuo có thể cung cấp cho bạn toàn bộ sơ đồ kích thích và thử nghiệm, đồng thời chứng minh chất lượng sản phẩm cho bạn theo các tiêu chuẩn quốc gia và quốc tế, chẳng hạn như GB, GJB, UL, JIS, DIN, ISO, BS, MIL, IEC và ASTM.
Công thức chọn máy rung và sơ đồ cấu trúc máy phát rung
1. Các điều kiện thử nghiệm do công ty của khách hàng cung cấp;
2. Loại thử nghiệm: Quét hình sin; Ngẫu nhiên; Sốc cổ điển;
3. Phạm vi đáp ứng tần số: 1-2700Hz
4. Công thức: A(g)=(2πf)2Dcm/980≒A=0.002DmmF2
D=A/0.002F2
F=M(kg) ×A(g)
Hướng dẫn cấu hình thiết bị
|
Dự án |
Hướng dẫn cấu hình |
Số lượng |
|
1. |
Thân bàn rung |
|
|
Máy phát kích thích điện từ VG4000-100 |
1 BỘ |
|
|
Thiết bị điều khiển định tâm tự động cho cuộn dây chuyển động |
1 BỘ |
|
|
Quạt làm mát BL-4000 (bao gồm bộ giảm thanh) |
1 BỘ |
|
|
Bàn mở rộng dọc VT60 (600×600mm) |
1 BỘ |
|
|
Bàn trượt màng dầu ngang HB120 (1200×1200mm) |
1 BỘ |
|
|
2. |
Bộ khuếch đại công suất chuyển mạch kỹ thuật số |
|
|
Bộ khuếch đại công suất chuyển mạch kỹ thuật số LA-45KVA |
1 BỘ |
|
|
Hệ thống bảo vệ servo |
1 BỘ |
|
|
Nguồn cung cấp kích thích |
1 BỘ |
|
|
3. |
Bộ điều khiển rung kỹ thuật số VCS-2 |
|
|
Bộ điều khiển rung kỹ thuật số 2 kênh |
||
|
Cảm biến gia tốc hệ thống |
||
|
Máy tính điều khiển |
1 BỘ |
|
|
4. |
Phụ kiện |
|
|
Cáp kết nối/ống nước/ống dẫn khí |
1 BỘ |
|
|
Hướng dẫn vận hành, báo cáo kiểm tra, chứng chỉ, sổ tay bảo trì |
1 BỘ |
|
|
Dụng cụ phụ kiện (cờ lê chữ T, cờ lê lục giác, tua vít, v.v.) |
1 BỘ |
|
|
CD cài đặt phần mềm điều khiển/phụ tùng |
1 BỘ |
Thông số kỹ thuật
|
Thông số máy phát kích thích điện từ VG4000-100 |
||||
|
Lực kích thích hình sin tối đa |
4000Kg.f đỉnh (40KN) |
|||
|
Lực kích thích ngẫu nhiên tối đa |
4000Kg.f rms (40KN) |
|||
|
Lực kích thích va đập tối đa |
8000Kg.f đỉnh (80KN) |
|||
|
Phạm vi tần số |
1～2700 Hz |
|||
|
Độ dịch chuyển tối đa |
100 mm p-p |
|||
|
Tốc độ tối đa |
2m/s |
|||
|
Gia tốc tối đa |
100G (980 m/s2) |
|||
|
Mối quan hệ giữa tải trọng tối đa và gia tốc: F=M.A |
||||
|
5G(49m/s2) |
10G(98m/s2) |
20G(196m/s2) |
30G(294m/s2) |
|
|
760kg |
360kg |
160kg |
93kg |
|
|
Tần số cộng hưởng bậc nhất: |
2500 Hz±5% |
|||
|
Tải trọng tối đa: |
800 kg |
|||
|
Tần số cách ly rung: |
2.5 Hz |
|||
|
Đường kính cuộn dây chuyển động: |
Ф420 mm |
|||
|
Trọng lượng cuộn dây chuyển động: |
40kg |
|||
|
Rò rỉ từ thông |
＜10gauss |
|||
|
Mômen lệch tâm cho phép |
＞500N.m |
|||
|
Kích thước thiết bị |
1400mm×1300mm×1240mm (không bao gồm bàn mở rộng dọc) |
|||
|
Trọng lượng thiết bị |
3600 kg |
|||
|
Bộ khuếch đại công suất chuyển mạch kỹ thuật số LA-45 |
||||
|
Công suất đầu ra |
45KVA |
|||
|
Điện áp đầu ra |
110Vrms |
|||
|
Dòng điện đầu ra |
400Arms |
|||
|
SNR |
≥70dB |
|||
|
Kích thước bộ khuếch đại |
810mm×555mm×1810mm |
|||
|
Hệ thống bảo vệ servo |
||||
|
Chức năng |
Nhiệt độ, áp suất gió, quá dịch chuyển, quá áp, quá dòng, điện áp đầu vào thấp, lỗi bên ngoài, nguồn điện điều khiển, lỗi logic, mất pha đầu vào |
|||
|

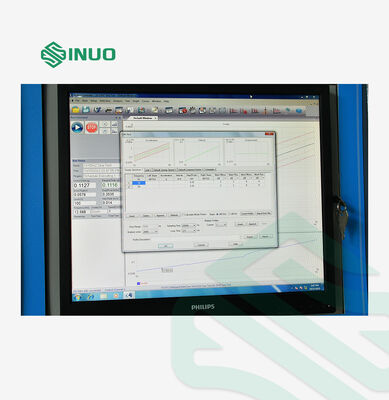

Bộ điều khiển rung kỹ thuật số VCSusb-2 |
||||
|
Cấu hình phần cứng |
2 kênh đầu vào đồng thời, 1 kênh đầu ra |
|||
|
Mô-đun chức năng điều khiển |
Hình sin, ngẫu nhiên, sốc điển hình |
|||
|
Máy tính điều khiển |
Máy tính thương hiệu gốc với màn hình LCD |
|||
|
Phần mềm |
Vận hành bằng tiếng Trung/Anh, phân tích miền thời gian và miền tần số, nguồn tín hiệu, phân tích quét tần số hình sin, v.v. có thể được thực hiện. Nó có thể tự động tạo báo cáo thử nghiệm WORD, hiển thị, lưu trữ, đặt thông số thử nghiệm và phân tích các chức năng của tín hiệu và dữ liệu. |
|||
|
Máy gia tốc hệ thống |
Phạm vi tần số: 1—12000Hz Độ nhạy: 30PC/g Phạm vi nhiệt độ: -24 - 250°C |
|||
|
Bàn mở rộng dọc VT60 |
||||
|
Vật liệu |
Hợp kim magiê, bề mặt được làm cứng |
|||
|
Kích thước bàn |
600×600 mm |
|||
|
Lỗ cố định |
Ống bọc vít bằng thép không gỉ M8 phân bố hình chữ nhật 100mm*100mm, bền và chống mài mòn |
|||
|
Tần số sử dụng giới hạn trên |
Hình sin 2000 Hz, Ngẫu nhiên 2000 Hz |
|||
|
Cân nặng |
Khoảng 60Kg |
|||
|
Bàn trượt màng dầu ngang HB120 |
||||
|
Vật liệu |
Hợp kim magiê, bề mặt được làm cứng |
|||
|
Kích thước bàn |
1200×1200 mm |
|||
|
Lỗ cố định |
Ống bọc vít bằng thép không gỉ M12 phân bố hình chữ nhật 100mm*100mm, bền và chống mài mòn |
|||
|
Tần số sử dụng giới hạn trên |
Hình sin 500 Hz, Ngẫu nhiên 2000 Hz |
|||
|
Cân nặng |
Khoảng 170Kg |
|||
|
Quạt làm mát BL-5000 |
||||
|
Công suất quạt: |
15KW |
|||
|
Tốc độ dòng chảy của quạt: |
1.2m3/s |
|||
|
Áp suất quạt: |
6.5kpa |
|||
|
Yêu cầu về điện |
||||
|
Nguồn cung cấp |
AC 3 pha 380V/50Hz 65 KW |
|||
|
Khí nén |
0.6Mpa |
|||
|
Điện trở nối đất |
≤4Ω |
|||
