| Tên thương hiệu: | Sinuo |
| Số mẫu: | SN553-EV440VT2012SMW-GPVCSusb-2 |
| MOQ: | 1 |
| giá bán: | Customized |
| Điều khoản thanh toán: | T / T |
| Khả năng cung cấp: | 5 bộ/tháng |
| Dự án | Hướng dẫn cấu hình | SỐ LƯỢNG |
|---|---|---|

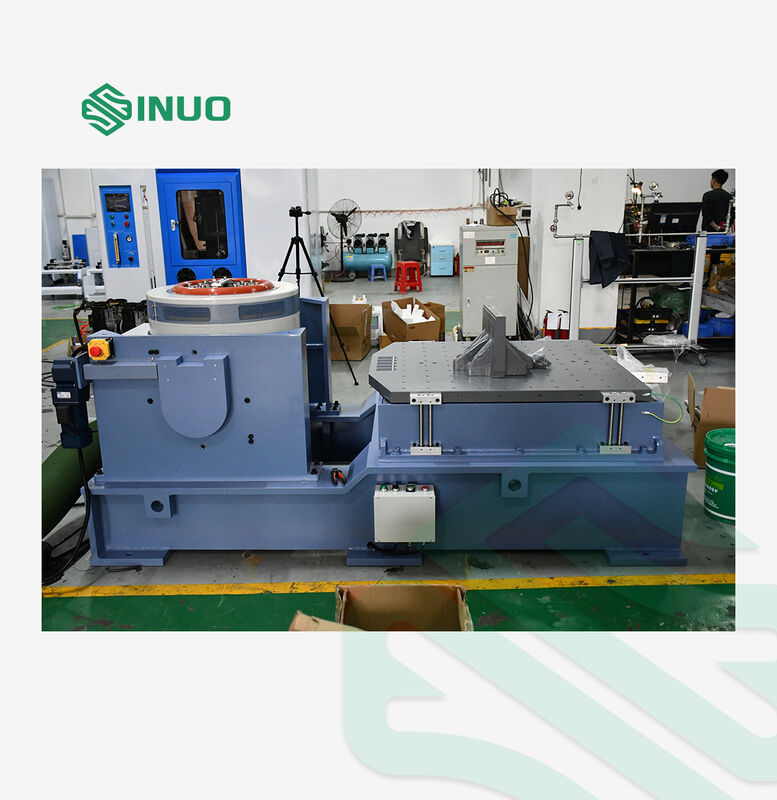

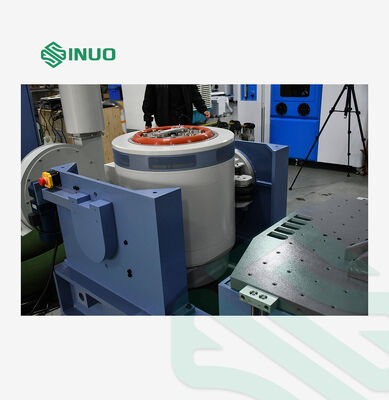

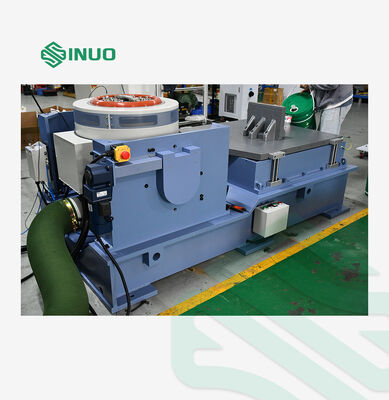

| Thân bàn rung | Máy phát điện kích thích điện từ A30F44 | 1 BỘ |
| Thiết bị điều khiển định tâm tự động | Hệ thống định tâm cuộn dây di chuyển | 1 BỘ |
| Hệ thống làm mát | Quạt làm mát B153S (Có bộ giảm thanh) | 1 BỘ |

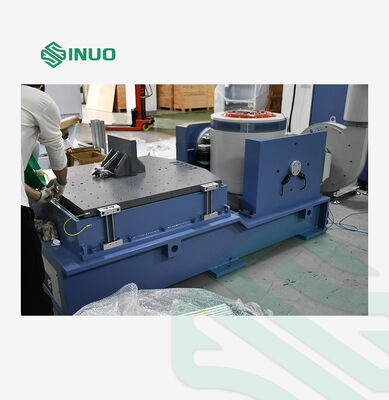

| Bảng mở rộng dọc | Bàn mở rộng dọc VT150 | 1 BỘ |
| Bộ khuếch đại công suất | Bộ khuếch đại công suất chuyển mạch kỹ thuật số LA-40KVA | 1 BỘ |
| Hệ thống bảo vệ | Hệ thống bảo vệ servo | 1 BỘ |
| Nguồn điện | Nguồn điện kích thích | 1 BỘ |
| Bộ điều khiển rung | Bộ điều khiển rung kỹ thuật số VCSusb-2 (2 kênh) | 1 BỘ |
| Cảm biến | Cảm biến gia tốc hệ thống | 1 CÁI |
| Hệ thống máy tính | Điều khiển máy tính | 1 BỘ |
| Lực kích thích hình sin tối đa | Đỉnh 4000Kg.f |
| Lực kích thích ngẫu nhiên tối đa | 4000Kg.f rms |
| Lực kích thích tác động tối đa | Đỉnh 8000Kg.f |
| Dải tần số | 1～3000Hz |
| Chuyển vị tối đa | 100 mm mỗi trang |
| Tốc độ tối đa | 2,0m/giây |
| Gia tốc tối đa | 100G (980 m/s²) |
| Tần số cộng hưởng bậc nhất | 2500Hz±5% |
| Tải trọng | 1000 kg |
| Tần số cách ly rung | 2,5 Hz |
| Đường kính cuộn dây di chuyển | Ф440 mm |
| Trọng lượng cuộn dây di chuyển | 60kg |
| rò rỉ thông lượng | ＜10 gauss |
| Momen lệch tâm cho phép | ＞500N.m |
| Kích thước thiết bị | 1400mm×980mm×1230mm (không bao gồm nền tảng mở rộng dọc) |
| Trọng lượng thiết bị | 2800Kg |
| Công suất đầu ra | 50KVA |
| Điện áp đầu ra | 110Vrms |
| Dòng điện đầu ra | 500 cánh tay |
| SNR | ≥70dB |
| Kích thước bộ khuếch đại | 910mm×620mm×2050mm |
| Cấu hình phần cứng | 2 kênh đầu vào đồng thời, 1 kênh đầu ra |
| Mô-đun chức năng điều khiển | Cú sốc sin, ngẫu nhiên, cổ điển |
| Điều khiển máy tính | Máy tính thương hiệu gốc với màn hình LCD |
| Phần mềm | Hoạt động bằng tiếng Anh, phân tích miền thời gian và miền tần số, nguồn tín hiệu, phân tích quét tần số hình sin, tạo báo cáo kiểm tra WORD tự động |
| Dải tần số | 1-8000Hz |
| Độ nhạy | 30mv/g |
| Phạm vi nhiệt độ | -40 - 160oC |
| Vật liệu | Hợp kim magie, bề mặt được anod hóa cứng |
| Kích thước bàn | 2000×1200mm |
| Lỗ cố định | M10 phân phối hình chữ nhật 100mm * 100mm tay áo vít bằng thép không gỉ |
| Tần suất sử dụng giới hạn trên | Sin 100 Hz, ngẫu nhiên 200 Hz |
| Cân nặng | Khoảng 340kg |
| Công suất quạt | 15KW |
| Tốc độ dòng quạt | 81,6m³/giây |
| Áp suất quạt | 0,075kgf/cm2 |
| Nguồn điện | 3 pha 5 dây 380V/50Hz 75 KVA |
| Khí nén | 0,6Mpa |
| Điện trở đất | 4Ω |
| Số kênh đầu vào | 2 kênh đầu vào đồng thời |
| Loại tín hiệu đầu vào | Điện áp/sạc |
| Điện trở đầu vào | ＞110 kΩ |
| Phạm vi đầu vào điện áp tối đa | ±10V |
| Phạm vi đầu vào sạc tối đa | ± 10000PC |
| SNR | ＞100dB |
| Lọc | Bộ lọc tương tự 160dB/quãng tám |
| Giao diện đầu vào | Ba đầu vào tùy chọn: điện áp, ICP và điện tích |
| Đầu vào tối đa | ±10VPEAK |
| Bộ chuyển đổi analog/kỹ thuật số (ADC) | Độ phân giải 24-bit, dải động: 114dB, tần số lấy mẫu tối đa 192kHz |
| Đặc điểm mạch | Bộ khuếch đại điện tích và nguồn dòng không đổi ICP tích hợp, hai dải 10V/1V, khớp nối AC/DC tùy chọn, bộ lọc khử răng cưa tương tự |
| Số lượng kênh đầu ra | 1 kênh đầu ra |
| Loại tín hiệu đầu ra | Tín hiệu điện áp |
| Trở kháng đầu ra | ＜30Ω |
| Phạm vi đầu ra điện áp tối đa | ±10V |
| Dòng điện đầu ra tối đa | 100mA |
| Độ chính xác biên độ | 2mV |
| Biến dạng sóng hài | <-95dBfs |
| Lọc | Bộ lọc tương tự 160dB/quãng tám |
| Kết hợp kênh | Biên độ 0,04dB, pha ±0,5 |
| Bộ chuyển đổi kỹ thuật số/analog (DAC) | Độ phân giải 24-bit, dải động: 120dB, tần số lấy mẫu tối đa 192kHz |
| Đặc điểm mạch | Bộ lọc khử răng cưa tương tự; mạch bảo vệ đầu ra |
| Loại thử nghiệm | Điều khiển rung ngẫu nhiên/điều khiển hình sin/điều khiển sốc điển hình |
