| Tên thương hiệu: | Sinuo |
| Số mẫu: | SNEBP |
| MOQ: | 1 |
| giá bán: | Customized |
| Điều khoản thanh toán: | T / T |
| Khả năng cung cấp: | 10 bộ / tháng |

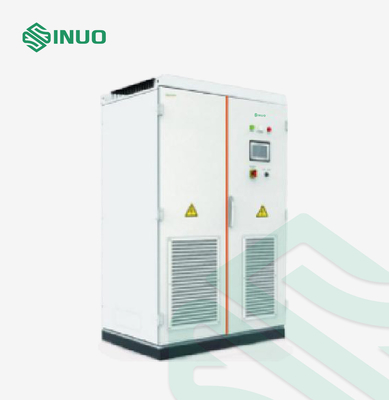

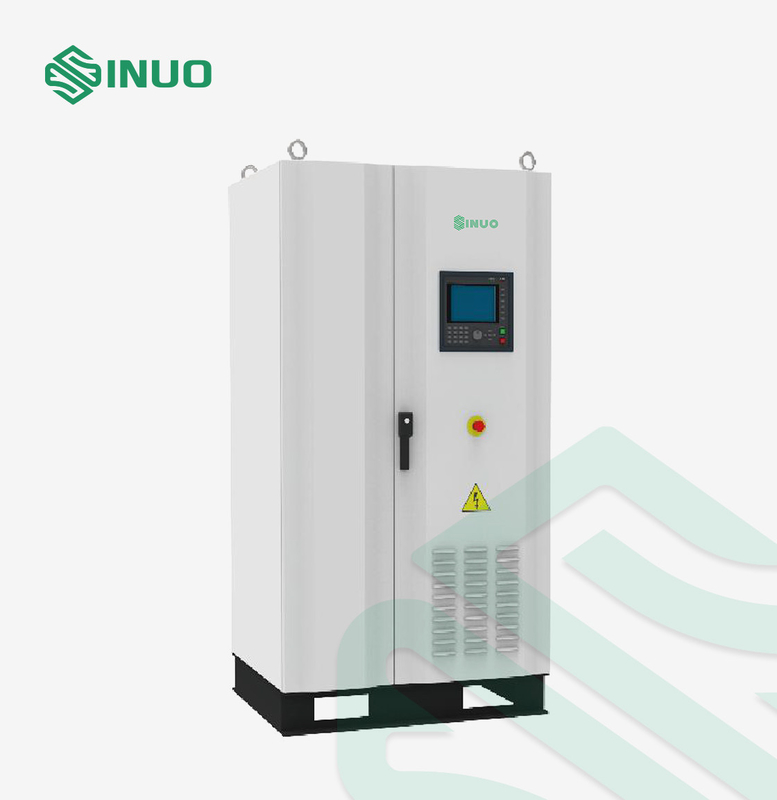

Bộ mô phỏng lưới điện phản hồi cho xe điện

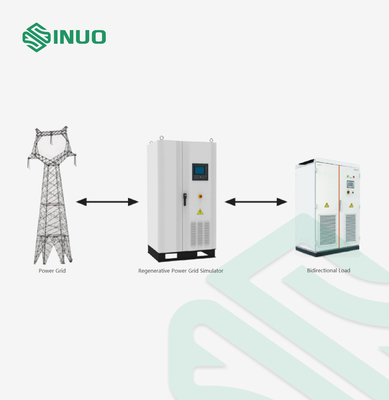

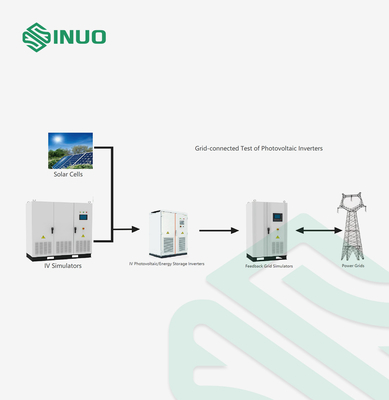

Bộ mô phỏng lưới tái sinh dòng SNEBP được sử dụng trong các ngành năng lượng mới như cọc sạc, bộ biến tần lưu trữ năng lượng, bộ biến tần quang điện, bộ chuyển đổi năng lượng gió và các sản phẩm khác để kiểm tra hiệu suất kết nối lưới.Đầu vào của sản phẩm sử dụng công nghệ chỉnh lưu PWM kỹ thuật số và đầu ra áp dụng công nghệ biến tần tần số cao kỹ thuật số độc lập.Nó có phản hồi năng lượng đầy đủ cho lưới điện, hệ số công suất đầu vào cao, ô nhiễm lưới điện thấp, chất lượng dạng sóng đầu ra cao, phản ứng động nhanh, và điều chỉnh độc lập ba pha và các ưu điểm khác.
Những đặc điểm chính
1. Với nhiều chế độ đầu ra, các chức năng mạnh mẽ:
(1) Chế độ tiêu chuẩn ba pha: đầu ra điện áp ba pha tiêu chuẩn;
(2) Chế độ không cân bằng ba pha: điện áp ba pha được đặt độc lập, và góc pha ba pha có thể điều chỉnh từ 0,0 ° đến 359,9 °;
(3) Chế độ một pha song song: kết nối song song ba pha thành đầu ra một pha công suất cao;
2. Đầu ra chế độ ba pha thông qua thiết kế tách rời ba pha, với các chức năng mô phỏng bất thường toàn diện của lưới điện: méo lưới, dao động lưới, mất cân bằng ba pha, v.v., và sóng hài 2-40 có thể được chồng lên ở chế độ hài;
3. Được trang bị chức năng hoạt động bốn góc phần tư, nhận ra 100% năng lượng phản hồi vào lưới điện;
4. Nó đáp ứng điện áp thấp (không) thông qua các yêu cầu thử nghiệm được chỉ định bởi tiêu chuẩn NB / T32004-2013 và hoạt động chạy điện áp thấp (không) thông qua hiệu suất là đáng tin cậy và nó sẽ không cộng hưởng với tải ở điện áp thấp.
5. Đáp ứng đi xe điện áp cao thông qua các yêu cầu thử nghiệm do tiêu chuẩn quốc gia quy định;
6. Tốc độ phản hồi động nhanh, và thời gian đáp ứng đột biến điện áp trong vòng 20ms;hệ số công suất đầu vào cao (≥095) và độ méo dòng điện đầu vào thấp (<5%);
7. Với chức năng Auto-Lock, bàn phím sẽ tự động được khóa định kỳ để ngăn ngừa tai nạn hoặc nguy hiểm do vô tình tiếp xúc.
8. Màn hình màu cảm ứng 8 inch, mọi thao tác đều có thể thực hiện được thông qua màn hình cảm ứng, hình thức tinh tế, thao tác thuận tiện, được trang bị phím số, phím chức năng, nút vặn, ... đa dạng thao tác. ;
9. Chức năng đo hoàn chỉnh, có khả năng đo điện áp, dòng điện, dòng điện đỉnh, tần số, công suất hoạt động, công suất biểu kiến, hệ số công suất, hệ số đỉnh điện áp và các thông số năng lượng điện khác:
10. Với chức năng giám sát trí tuệ nhân tạo (Al-Monitor), theo dõi thời gian thực điện áp bên trong, dòng điện, nhiệt độ và các thông số khác, các tình trạng bất thường ngay lập tức cảnh báo và nhắc nhở để xử lý kịp thời;
11. Với chức năng Hộp đen, nó có thể tự động ghi lại các thông số hoạt động trong điều kiện bất thường, thuận tiện cho việc xem và bảo trì sau này;
12. Các thành phần chính là các thương hiệu nổi tiếng hàng đầu quốc tế, đáng tin cậy về chất lượng, ổn định và bền
13. Các chỉ số chính được thiết kế với nhiều biên, ứng suất điện áp, ứng suất dòng điện và sinh nhiệt đã trải qua các thử nghiệm nghiêm ngặt.Toàn bộ máy có độ tin cậy cao và tuổi thọ lâu dài;
14. Giao diện truyền thông đạt tiêu chuẩn với RS232, RS485, GPIB, ETHERNET, điều khiển tương tự, v.v. được chọn.
Đăng kí
| Hoạt động chức năng | |||||||||
| Lập trình bậc thang | 9999 bước | ||||||||
| Lập trình bước | 100 bước, 999999 chu kỳ | ||||||||
| Lập trình Gradient | 100 bước, 999999 chu kỳ | ||||||||
| Điện áp thấp (không) đi qua | Nó có thể mô phỏng các tiêu chuẩn của nhiều quốc gia trên thế giới và thời gian đáp ứng tối thiểu là ≤20ms | ||||||||
| Đi xe điện áp cao qua | Nó có thể mô phỏng các tiêu chuẩn của nhiều quốc gia trên thế giới và thời gian đáp ứng tối thiểu là ≤20ms | ||||||||
| Định dạng sóng | Sóng sin hoặc sóng hài (sóng hài bậc 2 ~ 40 được xếp chồng lên nhau) | ||||||||
| Chức năng điều chỉnh thời gian thực |
1. Ở trạng thái bắt đầu ở chế độ bình thường, bạn có thể điều chỉnh các giá trị cài đặt tần số và điện áp đầu ra thông qua các phím số, phím tăng giảm và núm xoay, đồng thời cập nhật chúng ngay lập tức
2. Khi chế độ bình thường được kích hoạt, định dạng dạng sóng đầu ra có thể được chuyển đổi và cập nhật ngay lập tức;10 nhóm phím tắt ở chế độ bình thường; |
||||||||
| Chuyển khoản nhanh chóng | 10 nhóm phím tắt ở chế độ sóng hài; | ||||||||
| Chức năng bảo vệ | |||||||||
| Công suất quá tải |
105% <quá tải≤110% cắt đầu ra sau 15 giây 110% <quá tải≤200% 200% <quá tải≤300% cắt đầu ra sau 5 giây cắt đầu ra sau 2 giây 300% <quá tải, ngay lập tức cắt đầu ra |
||||||||
| Thiết bị bảo vệ | Bảo vệ quá dòng, quá tải, ngắn mạch, bảo vệ quá nhiệt, bảo vệ quá điện áp đầu ra, bảo vệ mất pha, quá điện áp thanh cái, công tắc tơ điện đầu ra bảo vệ chuyến đi tự động | ||||||||
| Bảo vệ phần mềm | Chức năng giám sát trí tuệ nhân tạo (al-monitor), chức năng hộp đen, bảo vệ khóa chìa khóa tự động khóa | ||||||||
| Giao diện từ xa | |||||||||
| Phương thức giao tiếp | Tiêu chuẩn: RS232, TÙY CHỌN: RS485, GPIB, ETHERNET | ||||||||
| Điều khiển từ xa | Tùy chọn: cổng điều khiển tương tự | ||||||||
| Tham số đầu vào | |||||||||
| Số pha đầu vào | Ba pha bốn dây + PE | ||||||||
| Dải điện áp đầu vào | 380v 57v (ll) | ||||||||
| Dải tần số đầu vào | 45 ~ 65hz | ||||||||
| Hệ số công suất đầu vào |
> 0,97 (điện áp định mức đầu vào, đầu vào 50% -100% dòng điện định mức) > 0,95 (điện áp định mức đầu vào, đầu vào 10% -50% dòng điện định mức) |
||||||||
| Biến dạng hiện tại đầu vào | <5% (trong điều kiện đánh giá) | ||||||||
| Môi trường làm việc | |||||||||
| Nhiệt độ hoạt động | 0-40 ℃ | ||||||||
| Độ ẩm làm việc | 20-90% rh (không ngưng tụ) | ||||||||
| Khối lượng và trọng lượng | |||||||||
| Kích thước (w * h * d mm) | 1000 * 2000 * 800 | 1800 * 2000 * 800 | 2000 * 2000 * 1000 | ||||||
| Trọng lượng (kg) | 510 | 600 | 750 | 1050 | 1350 | 1500 | 1650 | 1850 | 2100 |
Các thông số kỹ thuật
| Tên sản phẩm | Lưới điện phản hồi cho xe điện | |||||||||
| Số sản phẩm |
SNEBP 015 -3X |
SNEBP 030 -3X |
SNEBP 045 -3X |
SNEBP 060 -3X |
SNEBP 090 -3X |
SNEBP 120 -3X |
SNEBP 150 -3X |
SNEBP 180 -3X |
SNEBP 240 -3X |
|
| Công suất đầu ra / hấp thụ | 15kVA | 30kVA | 45kVA | 60kVA | 90kVA | 120kVA | 150kVA | 180kVA | 240kVA | |
| Chức năng cơ bản | ||||||||||
| Chức năng đầu ra | Với chức năng mô phỏng lưới điện toàn diện | |||||||||
| Khả năng phản hồi | Với chức năng phản hồi 100% năng lượng vào lưới | |||||||||
| Chức năng cô lập | Máy biến áp cách ly tích hợp | |||||||||
| Tải hệ số công suất | + 1,0 ~ 1,0 | |||||||||
| Đấu dây | Đầu vào: ba pha bốn dây, đầu ra: ba pha bốn dây / một pha hai dây (tự động chuyển đổi theo chế độ đầu ra) | |||||||||
| Thông số đầu ra | ||||||||||
| Số pha đầu ra | Ba pha bốn dây hoặc một pha hai dây | |||||||||
| Chế độ đầu ra | Chế độ tiêu chuẩn ba pha, chế độ không cân bằng ba pha, một pha song song | |||||||||
| Điện áp đầu ra | 0.0 ~ 300.0V (LN) | |||||||||
| Độ chính xác cài đặt điện áp | Độ chính xác: ≤0,5% Độ phân giải: 0,1V | |||||||||
| Chế độ tiêu chuẩn ba pha, chế độ không cân bằng ba pha | ||||||||||
| Đánh giá hiện tại | 22,7A | 45.4A | 68.1A | 90,9A | 136.3A | 181,8A | 227,2A | 272,7A | 363,6A | |
| Chế độ một pha song song | ||||||||||
| Đánh giá hiện tại | 68.1A | 136.3A | 204,5A | 272,7A | 409.1A | 545.4A | 681,8A | 818.1A | 1090,9A | |
| Tần số đầu ra | 45,00 ~ 65,00Hz | |||||||||
| Độ chính xác của cài đặt tần số | Độ chính xác: 0,02% Độ phân giải: 0,01Hz | |||||||||
| Tần số ổn định | ≤0,02% | |||||||||
| Méo điện áp (VTHD) | <1% (Tải tuyến tính) | |||||||||
| Thời gian phản ứng | <2ms | |||||||||
| Thời gian đáp ứng thay đổi điện áp đột ngột | <20 mili giây | |||||||||
| Góc ba pha | 120 ° ± 2 ° (Chế độ tiêu chuẩn ba pha) | |||||||||
| Yếu tố Crest | 1,41 ± 0,1 (chế độ sóng sin) | |||||||||
| Nguồn hiệu ứng điện áp hiệu ứng tải | ≤1% | |||||||||
| Có hiệu quả | > 85% | |||||||||
| Màn hình đo lường | ||||||||||
| Chế độ hiển thị | Màn hình màu cảm ứng 8 inch | |||||||||
| Độ chính xác của phép đo điện áp | Độ chính xác: 0,2% FS + 0,2% giá trị hiển thị Độ phân giải: 0,1V | |||||||||
| Độ chính xác của phép đo tần số | Độ chính xác: 0,02% Độ phân giải: 0,01Hz | |||||||||
| Độ chính xác đo lường hiện tại | Độ chính xác: 0,3% FS + 0,3% Độ phân giải giá trị hiển thị: 01A / 1A | |||||||||
| Độ chính xác của phép đo công suất | Độ chính xác: 0,5% FS + 0,5% Độ phân giải giá trị hiển thị: 0,1kW / 0,01kW / 0,001kW | |||||||||
