IEC 60068 Vibration Shaker cho thử nghiệm môi trường

IEC 60068 Vibration Shaker cho thử nghiệm môi trường

Ứng dụng sản phẩm

Làm thế nào sản phẩm của bạn sẽ chịu được áp lực của việc sử dụng trong thế giới thực?đảm bảo độ bền và độ tin cậy quan trọng cho sự thành công trên các thị trường từ ô tô và hàng không vũ trụ đến điện tử.

Sinuo hợp tác với bạn để cung cấp các giải pháp thử nghiệm rung phù hợp.và nhiều hơn nữa) để tập trung vào các thách thức ứng dụng cụ thể của bạnMục tiêu của chúng tôi là trang bị cho bạn khả năng thử nghiệm chính xác cần thiết để tăng tốc thời gian ra thị trường, nâng cao chất lượng sản phẩm và xây dựng danh tiếng cạnh tranh cho độ tin cậy không thay đổi.

Cấu hình hệ thống kiểm tra rung động

1Các điều kiện thử nghiệm được cung cấp bởi khách hàng;

2. Loại thử nghiệm: Xét qua sinus; ngẫu nhiên; Sốc

3Phạm vi phản hồi tần số: 1-3000Hz

4Công thức:

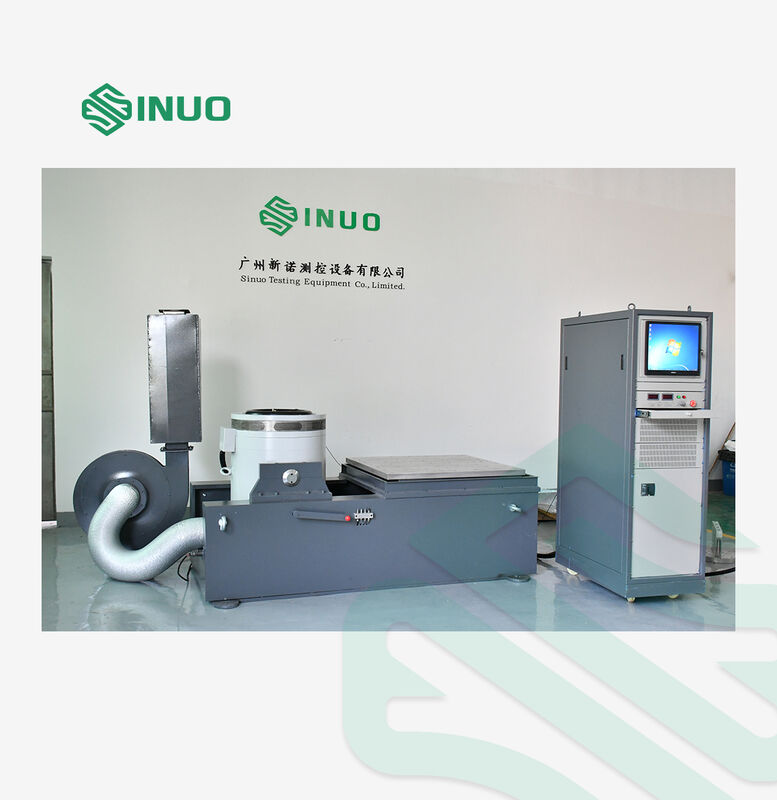

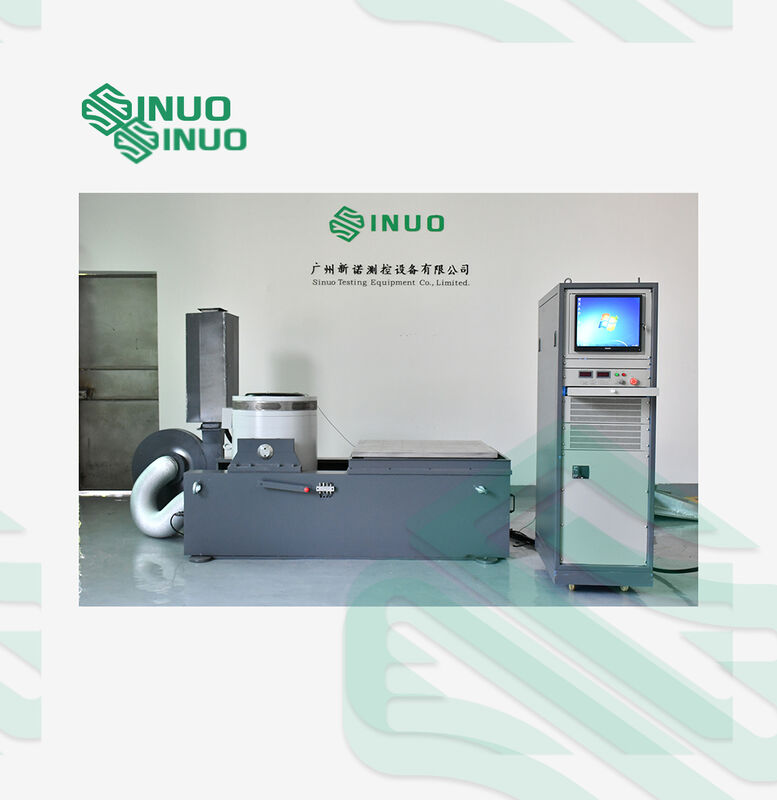

Sơ đồ thiết bị chính

Các thông số kỹ thuật của thiết bị

1A20S34 Máy phát kích thích điện từ:

1.1Lực kích thích hình xoang tối đa: 2200 kg.f đỉnh

1.2Lực kích thích ngẫu nhiên tối đa: 2200 kg.f RMS

1.3Lực kích thích tác động tối đa: 4400 kg.f

1.4Phạm vi tần số: 1-3000 Hz

1.5Trọng lượng hữu ích: 300 kg

1.6Độ di chuyển tối đa: 51 mm P-P

1.7Tốc độ tối đa: 2,0 m/s

1.8Tốc độ gia tốc tối đa: 100G (980 m/s2)

1.9 Tần số cộng hưởng thứ nhất:2600 Hz±5%

1.10 Tần số cách ly rung động:2.5 Hz

1.11 Chiều kính cuộn dây di chuyển:Ф340 mm

1.12Trọng lượng cuộn dây di chuyển :22kg

1.13Vít trên bàn.:17 × M10

1.14Sự rò rỉ lưu lượng:< 10 gauss

1.15Kích thước thiết bịe:L 1080mm × W 920mm × H 950mm (bảng thẳng đứng)

1.16Trọng lượng thiết bị :1920Kg (không bao gồm bàn trượt ngang)

2 LA-24K bộ khuếch đại công suất chuyển đổi kỹ thuật số:

2.1 Lượng đầu ra:20KVA

2.2 Điện áp đầu ra:120V

2.3 Điện ra:200A

2.4 Hiệu quả của bộ khuếch đại : ≥ 90%

2.5 Tần số chuyển đổi:116KHz

2.6 SNR:≥ 65dB

2.7 Tiếng ồn:≤70dB

2.8 Trọng lượng của bộ khuếch đại: 500kg

2.9 Kích thước khuếch đại:W600mm × D 900mm × H 1280mm

3 Hệ thống bảo vệ servo

Chức năng: Nhiệt độ, áp suất gió, di chuyển quá mức, quá điện áp, quá điện hiện tại, đầu vào dưới điện áp, lỗi bên ngoài, nguồn điện điều khiển, lỗi logic, mất pha đầu vào

4 Bộ điều khiển rung động kỹ thuật số VCSusb-2

4.1 Cấu hình phần cứng: 2 kênh đầu vào đồng thời, 1 kênh đầu ra

4.2 Mô-đun chức năng điều khiển:Sinus, ngẫu nhiên, cú sốc cổ điển

4.3 Máy tính điều khiển: Máy tính thương hiệu gốc với màn hình LCD 17′′, bàn phím / chuột quang học

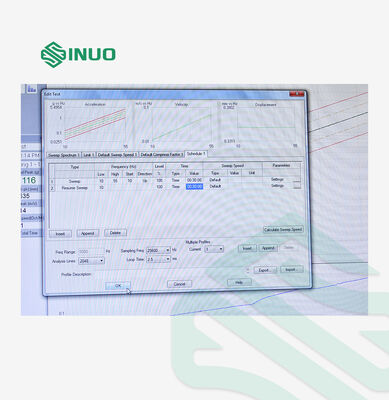

4.4 Phần mềm: Hoạt động bằng tiếng Anh, phân tích miền thời gian và miền tần số, nguồn tín hiệu, phân tích quét tần số sinus, vv. Nó có thể tự động tạo báo cáo thử nghiệm WORD. Nó có thể hiển thị,lưu trữ các tín hiệu và dữ liệu, và thiết lập các thông số thử nghiệm và phân tích các chức năng.

4.5 Hệ điều hành: Windows

4.6 Cảm biến gia tốc LAB:Phạm vi tần số: 1-12000Hz

Độ nhạy: 30%/g

Phạm vi nhiệt độ: -40 - 160°C

5 Bảng mở rộng dọc VT120

5.1 Vật liệu: Hợp kim magiê, bề mặt cứng anodized

5.2 Kích thước bàn: 1200mm × 1200mm

5.3 lỗ cố định:M8 thép không gỉ tay vít, bền và chống mòn

5.4 Tần số sử dụng giới hạn trên:Sine 400 Hz, Random 2000 Hz

5.5 Trọng lượng: Khoảng 145kg

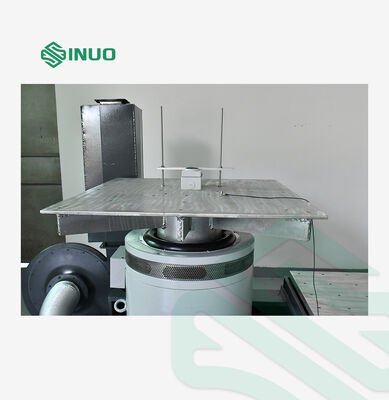

6 HG120 bàn trượt dầu dẻo ngang

6.1 Vật liệu: Hợp kim magiê, bề mặt cứng anodized

6.2 Kích thước bàn: 1200mm × 1200mm

6.3 lỗ cố định:M8 thép không gỉ tay vít, bền và chống mòn

6.4 Tần số sử dụng giới hạn trên:Sine 400 Hz, Random 2000 Hz

6.5 Trọng lượng: Khoảng 151kg (không có đầu kết nối)

7 B752S quạt làm mát ((bao gồm bộ làm tắt âm thanh)

7.1 Năng lượng quạt:7.5KW

7.2 Tốc độ dòng chảy của quạt:67.5m3/min

7.3 Áp lực của quạt:0.067kgf/cm2

8 Yêu cầu về điện

8.1 Nguồn cung cấp điện: 380V/50Hz 3 pha, 35 KVA

8.2 Không khí nén:0.6Mpa

8.3 Chống đất:≤4Ω

Các thông số kỹ thuật chính của bộ điều khiển rung động kỹ thuật số
