Thiết bị kiểm tra đầu nối EV
Created with Pixso.

IEC 62196 Thử nghiệm khớp nối Thiết bị thử nghiệm đầu nối EV

IEC 62196 Thử nghiệm khớp nối Thiết bị thử nghiệm đầu nối EV

Tên thương hiệu: Sinuo
Số mẫu: SN2210-2
MOQ: 1
giá bán: Customized
Điều khoản thanh toán: T / T
Khả năng cung cấp: 30 bộ / tháng
Thông tin chi tiết
Nguồn gốc:
Trung Quốc
Chứng nhận:
Calibration Certificate (Cost Additional)
Tiêu chuẩn áp dụng:
IEC 62196-1 Ed.4 CDV 2020
Chiều dài ngón tay:
80 ± 0,2 mm
Phần 1:
30 ± 0,2 mm
Phần 2:
60 ± 0,2 mm
Đầu ngón tay:
180 ± 0,2 mm
Hình trụ:
R2 ± 0,05 mm
chi tiết đóng gói:
Thùng carton
Khả năng cung cấp:
30 bộ / tháng
Làm nổi bật:

Thiết bị kiểm tra đầu nối EV có khớp nối IEC62196

,

Thiết bị kiểm tra đầu nối EV có khớp nối IEC 61032

,

Ngón kiểm tra có khớp nối IEC 62196

Mô tả sản phẩm





Đầu dò thử nghiệm khớp nối IEC 62196 để thử nghiệm đầu nối xe điện



Các tiêu chuẩn và điều khoản tuân thủ



Điều 10.1 của IEC 62196-1Ed.4CDV 2020.

Tổng quan về thiết bị

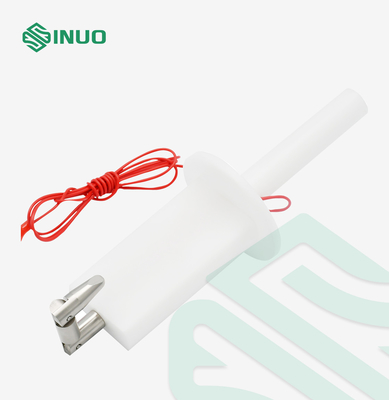

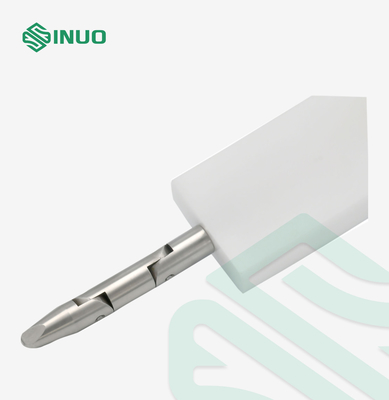

Đây là ngón tay thử nghiệm độ chính xác được thực hiện theo nhiều tiêu chuẩn như IEC 62196-1Ed.4CDV 2020 điều khoản 10.1.Đầu dò này nhằm xác minh khả năng bảo vệ cơ bản chống lại việc tiếp cận các bộ phận nguy hiểm.Nó cũng được sử dụng để xác minh khả năng bảo vệ chống lại việc truy cập bằng ngón tay.Đầu dò ngón tay thử nghiệm này bao gồm dito, ngón tay, đế và tay cầm cách nhiệt mô phỏng các đặc điểm của bàn tay người.Nó có hai khớp di chuyển, có thể cong 90 °.

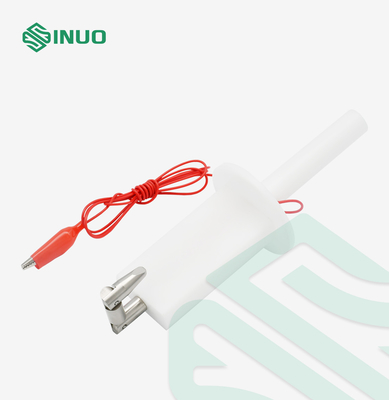

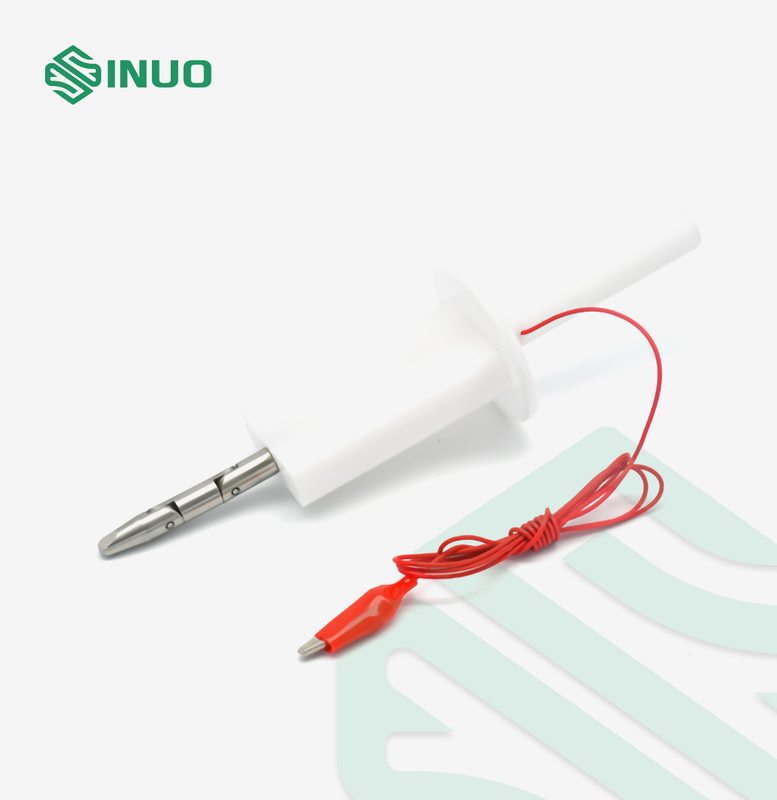

Có thể tùy chỉnh: nó có thể được sử dụng để kiểm tra khả năng chống điện giật khi được trang bị kẹp cá sấu ở cuối tay cầm hoặc được sử dụng để kiểm tra khả năng bảo vệ vỏ bọc khi mở lỗ ren M6 ở cuối tay cầm (được kết nối với lực kế kéo và đẩy ).


Các thông số kỹ thuật




Người mẫu SN2210-2
Tên Kiểm tra đầu dò B
Phần 1 30 ± 0,2 mm
Phần 2 60 ± 0,2 mm
Chiều dài ngón tay 80 ± 0,2 mm
Ngón tay chạm vào vách ngăn 180 ± 0,2 mm
Hình trụ R2 ± 0,05 mm
Hình cầu R4 ± 0,05 mm
Góc cắt vát đầu ngón tay 37o0-10 ′
Côn đầu ngón tay 14o0-10 ′
Kiểm tra đường kính ngón tay Ф12 0 -0,05
Đường kính phần AA Ф50 mm
Chiều rộng phần AA 20 ± 0,2mm
Đường kính vách ngăn Ф75 ± 0,2 mm
Độ dày vách ngăn 5 ± 0,5 mm
Tiêu chuẩn áp dụng IEC 61032, IEC60529-1, v.v.
