Thiết bị kiểm tra xác minh chốt và lực rút xe điện IEC62196
Các tiêu chuẩn và điều khoản được tuân thủ
IEC 62196-1: 2020 điều khoản 14.1.5, 14.1.6, hình 13, hình 14.
Điều 17.2 của IEC 62196-1: 2014.
Tổng quan về thiết bị
Thiết bị thử nghiệm này phù hợp với điều 14.1.5, 14.1.6, IEC 62196-1: 2020, hình 13, hình 14.Điều 17.2 của IEC 62196-1: 2014.Nó được sử dụng để kiểm tra lực tối đa cần thiết khi phích cắm thử nghiệm được rút ra khỏi ổ cắm hoặc đầu nối xe và lực tối thiểu cần thiết khi rút chốt một tầng ra khỏi ổ cắm.Nó cũng được sử dụng để xác minh thiết kế của các ống tiếp xúc có thể đảm bảo tính liên tục của tiếp xúc trước và sau một số hoạt động tương ứng với tuổi thọ hoạt động của chúng.
Các thông số kỹ thuật
MộtLực rút tối đa
Lực rút tối đa của ổ cắm phải đáp ứng các yêu cầu của Bảng 1.
Tác dụng lực rút lớn nhất được quy định trong tiêu chuẩn (tổng lực của quả cân chính, quả cân phụ, móc (thiết bị kẹp) vào phích cắm thử nghiệm, khi quả cân bổ sung được thả từ độ cao 50mm, phích cắm phải ra khỏi ổ cắm .
Người dùng nên chọn trọng lượng thích hợp cho phép thử theo bảng sau:
|
Loại mẫu (AC A) |
Rút tiền N |
Trọng lượng chính N |
Trọng lượng bổ sung N |
| 6-40 | 165 | 148,5 | 16,5 |
| 41-80 | 300 | 270 | 30 |
| 81-150 | 440 | 396 | 44 |
| 151-250 | 660 | 396 + 148,5 + 49,5 | 66 |
|
Loại mẫu (DC A) |
|||
| Không tí nào | 750 | 396 + 148,5 + 49,5 + 15 | 75 |
| Mệnh đề 17.2 A | |||
| <59 | 150 | 135 | 15 |
| 60-99 | 275 | 247,5 | 27,5 |
| 100-125 | 400 | 270 + 90 | 40 |
| Lưu ý: Trọng lượng chính đã chứa phích cắm thử nghiệm và trọng lượng móc | |||
BLực rút tối thiểu
Đưa thiết bị đo với lực rút tối thiểu được quy định trong tiêu chuẩn (nghĩa là, chốt thử nghiệm (chốt đơn) đáp ứng các yêu cầu của tiêu chuẩn này, tổng khối lượng của chốt phải bằng giá trị quy định trong bảng) vào mỗi ổ cắm riêng lẻ trong ổ cắm-ổ cắm.Không được tháo máy đo ra khỏi ổ cắm trong vòng 30 giây.
|
Đường kính chốt danh nghĩa mm |
Đường kính của máy đo mm +0 -0.01 |
Tổng lực tối thiểu N |
| 5 | 4,80 | 2,5 |
| 6 | 5,80 | 5 |
| 7 | 6,80 | 5 |
| số 8 | 7.80 | 10 |
| 10 | 9,80 | 15 |
| 12 | 11,80 | 20 |
| Lưu ý: Lực rút tối thiểu đã bao gồm trọng lượng của máy đo | ||
CĐặc điểm cấu trúc

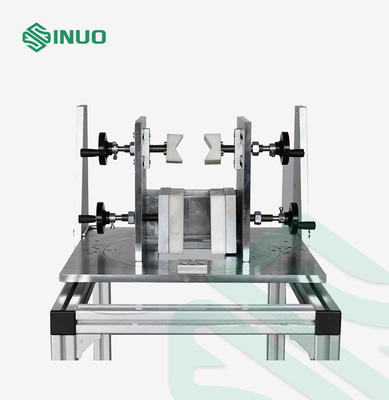

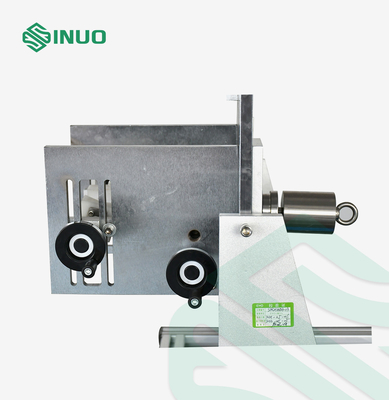

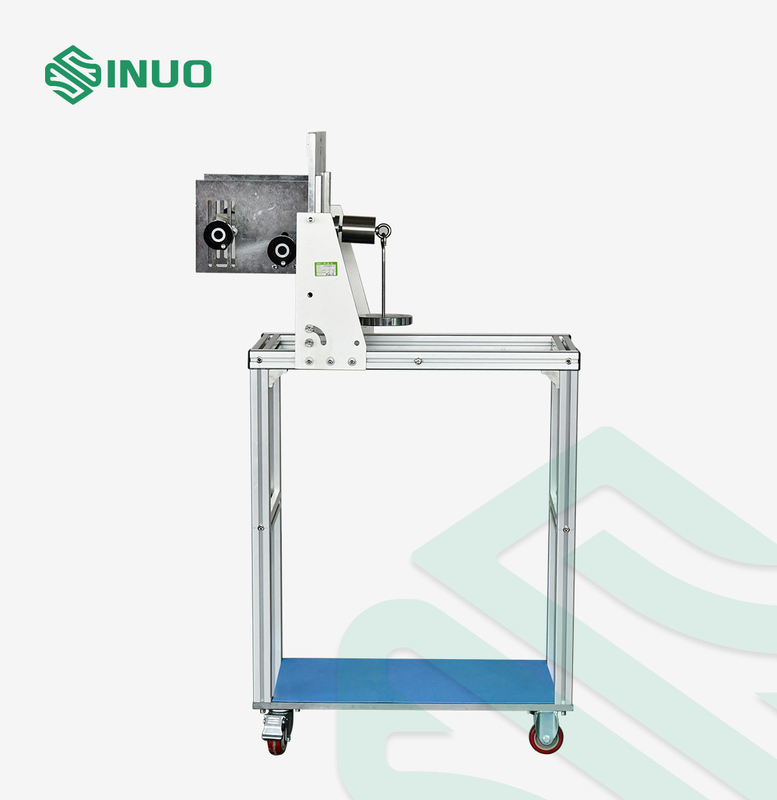

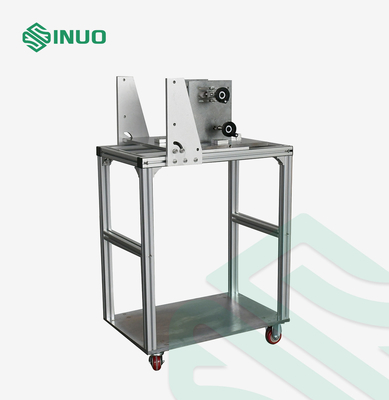

Thiết bị này chủ yếu bao gồm vật cố định lắp đặt, thiết bị kẹp, trọng lượng chính, trọng lượng bổ sung và phích cắm thử nghiệm.Dựa trên kinh nghiệm, kẹp kéo được thay đổi thành đối trọng, móc trọng lượng được kết nối trực tiếp với phích cắm thử nghiệm và thiết bị cố định để giữ mẫu được định hình.Hình dạng cụ thể được thể hiện trong hình 1.
DKiểm tra phích cắm
Phích cắm thử nghiệm, theo các tờ tiêu chuẩn liên quan, phải có các tiếp điểm được mài mịn bằng thép cứng, có độ nhám bề mặt không quá 0,8 µm so với chiều dài hoạt động của chúng và được đặt ở các khoảng cách danh nghĩa, với dung sai ± 0,05 mm .
Kích thước của các tiếp điểm phích cắm hoặc khoảng cách giữa các bề mặt tiếp xúc đối với các loại tiếp điểm phích cắm khác phải phù hợp với (các) kích thước tối thiểu cho trong các tờ tiêu chuẩn liên quan, với dung sai là+0,010mm
Các phích cắm thử nghiệm không được bao gồm trong thiết bị thử nghiệm này, vui lòng sử dụng các phích cắm thử nghiệm mà khách hàng đã đặt hàng riêng như sau:
| Không.: | Tiêu chuẩn | Hình số: | Tên | QTY |
| 1 | IEC62196-2 / Ed.3 / CDV © IEC (E) | TẤM TIÊU CHUẨN 2-I Tờ 1 | Phích cắm thử nghiệm 1: 32A, 250 V AC XE ĐẦU VÀO | 1 |
| 2 | IEC62196-2 / Ed.3 / CDV © IEC (E) | TẤM TIÊU CHUẨN Tờ 2-Ilb 1 | Phích cắm thử nghiệm1: 63 A, 480 V GIAI ĐOẠN BA HOẶC 70 A, 250 V GIAI ĐOẠN DUY NHẤT | 1 |
| 3 | IEC62196-2 / Ed.3 / CDV © IEC (E) | TỜ TIÊU CHUẨN 2-Ild tờ 1 | Kiểm tra-XE INLET2: 63 A, 480 V GIAI ĐOẠN BA HOẶC 70 A, 250 V GIAI ĐOẠN DUY NHẤT | 1 |
| 4 | IEC62196-2 / Ed.3 / CDV © IEC (E) | TẤM TIÊU CHUẨN 2-Ilf sheet 1 | Kiểm tra-XE INLET3: 63 A, 480 V GIAI ĐOẠN BA HOẶC 70 A, 250 V GIAI ĐOẠN DUY NHẤT | 1 |
| 5 | IEC62196-2 / Ed.3 / CDV © IEC (E) | TẤM TIÊU CHUẨN Tờ 2-Illa 1 | Phích cắm thử nghiệm 4: 16 A, 250 V CẮM PHA DUY NHẤT VỚI 1 CỌC LIÊN HỆ | 1 |
| 6 | IEC62196-2 / Ed.3 / CDV © IEC (E) | TẤM TIÊU CHUẨN Tờ 2-Illb 1 | Phích cắm thử nghiệm 6: 32 A, CẮM GIAI ĐOẠN 250 V VỚI 2 ĐẦU LIÊN HỆ | 1 |
| 7 | IEC62196-2 / Ed.3 / CDV © IEC (E) | TẤM TIÊU CHUẨN Tờ 2-Illc 1 | Phích cắm thử nghiệm 8: 63 A, 480 V CẮM BA PHA VỚI 2 ĐẦU LIÊN HỆ | 1 |
| số 8 | IEC62196-3 / Ed.2 / CDV © IEC (E) | TẤM TIÊU CHUẨN 3-Ib Tờ 1 |
Kiểm tra KẾT NỐI XE 10 | 1 |
| 9 | IEC62196-3 / Ed.2 / CDV © IEC (E) | BẢNG TIÊU CHUẨN CẤU HÌNH BB BỘ NỐI XE 250 A 900 V DC TẤM TIÊU CHUẨN 3-Iia Tờ 1 |
Kiểm tra KẾT NỐI XE 11 | 1 |
| 10 | IEC62196-3 / Ed.2 / CDV © IEC (E) | TẤM TIÊU CHUẨN 3-IIIa Tờ 2 | Kiểm tra XE INLET 12 | 1 |
| 11 | IEC62196-3 / Ed.2 / CDV © IEC (E) | TẤM TIÊU CHUẨN 3-Iva XE ĐẦU VÀO CÁC LOẠI 2, 3 VÀ 4 Tờ 2 | Kiểm tra XE ĐẦU VÀO 13 | 1 |
| 12 | IEC62196-3 / Ed.2 / CDV © IEC (E) | TẤM TIÊU CHUẨN XE 3-Ivb ĐÓNG GÓP TẤT CẢ CÁC CHẾ ĐỘ Tờ 1 | Kiểm tra XE INLET 14 | 1 |
EKiểm tra chân
Các chân thử nghiệm không được bao gồm trong thiết bị thử nghiệm này, vui lòng sử dụng các chân thử nghiệm mà khách hàng đã đặt hàng riêng như sau:
|
Đường kính chốt danh nghĩa mm |
Đường kính của máy đo mm +0 -0.01 |
Tổng lực tối thiểu N |
| 5 | 4,80 | 2,5 |
| 6 | 5,80 | 5 |
| 7 | 6,80 | 5 |
| số 8 | 7.80 | 10 |
| 10 | 9,80 | 15 |
| 12 | 11,80 | 20 |
| Lưu ý: Lực rút tối thiểu đã bao gồm trọng lượng của máy đo | ||
