| Tên thương hiệu: | Sinuo |
| Số mẫu: | SN1013B |
| MOQ: | 1 |
| giá bán: | Customized |
| Điều khoản thanh toán: | T / T |
| Khả năng cung cấp: | 30 bộ / tháng |
IEC 62196 Lực lượng rút xe điện và thiết bị kiểm tra xác minh chốt
Các tiêu chuẩn và điều khoản tuân thủ
Điều 16.16 của IEC 62196-1: 2020.

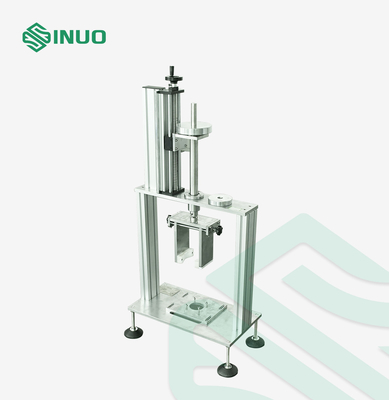

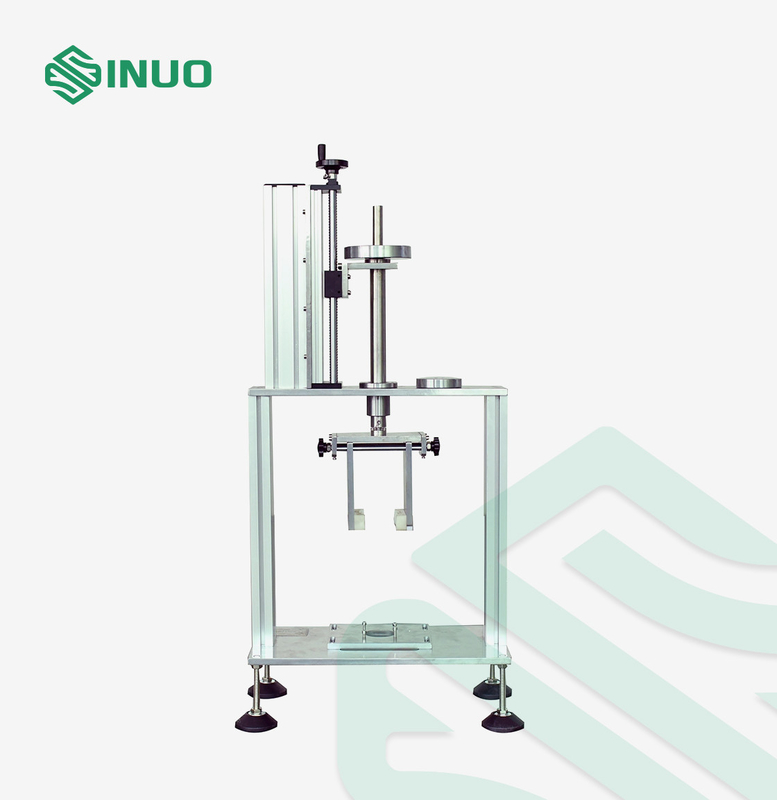

Tổng quan về thiết bị
Thiết bị thử nghiệm lực rút này phải tuân theo điều 16.16 của IEC 62196-1Ed.4CDV 2020.

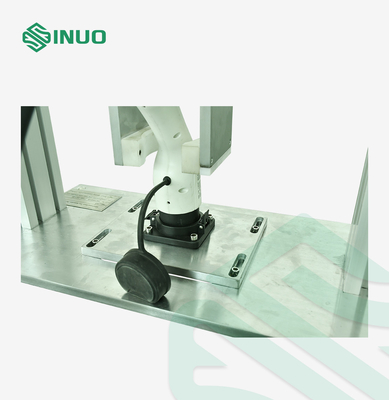

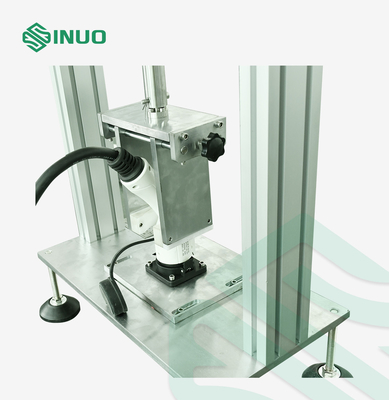

Nguyên tắc kiểm tra: Phụ kiện cố định (ổ cắm hoặc đầu vào của xe) được gắn sao cho phụ kiện phối ghép di chuyển theo phương thẳng đứng xuống dưới trong giai đoạn lắp đầu tiên.Một trọng lượng chính là 9,2 kg được đặt phù hợp trên phụ kiện giao phối.Nếu phụ kiện chuyển động không đi vào phụ kiện cố định đến vị trí cần thiết, thì một quả nặng bổ sung 0,8 kg được phép rơi từ độ cao 5 cm xuống quả cân chính.Sau đó, phụ kiện chuyển động phải đưa phụ kiện cố định vào vị trí cần thiết để gắn các tiếp điểm một cách chính xác.
Các thông số kỹ thuật
| Tiêu chuẩn áp dụng | IEC 62196-1 Ed.4 CDV 2020 |
| Các điều khoản được áp dụng | Mệnh đề 16.16 |
| Trọng lượng lực rút | 1 kg |
| Trọng lượng lực chèn | 9,2kg |
| Chèn trọng lượng phụ trợ | 0,8kg |
| Phích cắm kiểm tra thiết bị | Tùy chỉnh |
|
A. Kiểm tra lực chèn: 1. Một thiết bị lực chèn cố định cho ổ cắm hoặc ổ cắm đầu vào của thiết bị 2. Bộ trọng lượng lực: 9,2kg, trọng lượng phụ 0,8kg 3. Giới hạn chiều cao thả của trọng lượng phụ: 50mm 4. 2kg trọng lượng |
|
|
B. Kiểm tra lực rút: 1. Chia sẻ phần cơ khí của SN1013, dựa trên IEC 62196-1: 2020 Hình 13 2. Đã chia sẻ các phích cắm thử nghiệm cho SN1013 3. Đối trọng, làm cho phụ kiện nâng (thước + móc + trọng lượng) là 9kg, và trọng lượng bổ sung là 1kg 4. Trọng lượng 1kg |
|
Thông tin chi tiết:
