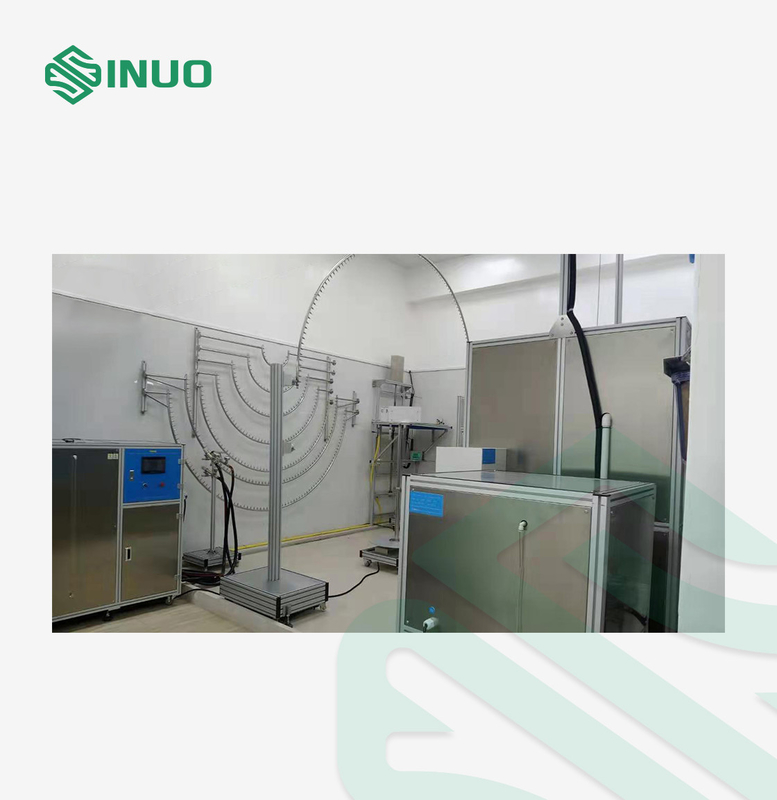

Hệ thống kiểm tra chống thấm nước tích hợp trên xe điện Thiết bị kiểm tra đầu nối IPX1-8 EV

Thiết bị kiểm tra mưa nhỏ giọt dọc

Tổng quan:

Thiết bị thử nghiệm này là để xác minh khả năng Bảo vệ khỏi Giọt nước rơi thẳng đứng.Nó được thiết kế và sản xuất theo yêu cầu tiêu chuẩn của IEC60529 IPX1 và IPX2.

1. Sự tăng giảm của hộp nhỏ giọt được điều khiển bởi động cơ.

2. Bộ lọc mịn bằng thép không gỉ để lọc bụi bẩn.

3. Thông qua khí nén để thổi nước kim, để ngăn chặn các chất phản ứng nước và kim chặn khí quyển.

4. Đầu kim y tế thông thường bằng thép không gỉ, dễ mua, không dễ rỉ sét.

5. Đầu kim và bệ kim sử dụng kết nối côn, có thể dễ dàng thay thế mà không cần dụng cụ, các hư hỏng riêng lẻ đối với đầu kim có thể dễ dàng thay thế nhanh chóng.

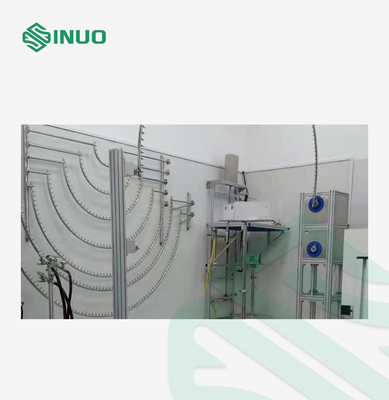

Máy thử ống dao động được thiết kế và sản xuất theo yêu cầu tiêu chuẩn của IEC60529 IPX3 và IPX4.

Phần ống dao động của thiết bị này được điều khiển bởi động cơ có thể điều chỉnh tốc độ và cơ cấu liên kết trục quay.Thiết bị này đang chuyển động tịnh tiến từ vị trí ±60° đến vị trí khác ±175° với tốc độ theo yêu cầu của tiêu chuẩn thông qua góc điều chỉnh của máy.

Việc điều chỉnh góc là chính xác.Cấu trúc ổn định và bền.Nó hợp tác với bàn xoay mà qua đó có thể đạt được góc quay 90°.

Thông số kỹ thuật:

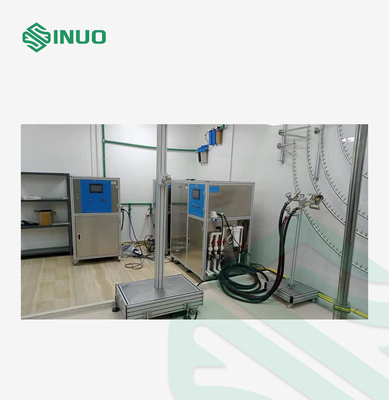

1. Hệ thống cấp và điều khiển cấp nước thông minh được áp dụng cho:

(a) Cấp nước cho thử nghiệm chống nước IPX1~IPX6

(b) Thử nghiệm ngâm nước IPX7

(c) Lưu trữ nước để kiểm tra độ kín nước IPX8

(d) Điều khiển tự động cho toàn bộ thiết bị chống nước

2. Phương pháp cấp nước: cấp nước nhiệt độ không đổi, cấp nước lưu lượng không đổi, cấp nước áp suất không đổi

3. Quy trình kiểm soát cấp nước: Sau khi người dùng đặt trước giá trị nhiệt độ nước, giá trị lưu lượng nước và giá trị áp suất nước trên màn hình cảm ứng, hệ thống kiểm soát nhiệt độ, đồng hồ điện tử hoặc đồng hồ đo áp suất kỹ thuật số theo dõi thời gian thực các giá trị hiện tại, đọc các giá trị vào PLC thông qua chuyển đổi dữ liệu, sau đó tự động điều chỉnh tốc độ quay của máy bơm thông qua bộ biến tần.

4. Kiểm soát nhiệt độ nước: Hệ thống PID tự động kiểm soát và phát hiện nhiệt độ nước, phạm vi: nhiệt độ phòng ~ 65℃ (±3℃).

5. Có dòng chảy lớn và dòng chảy nhỏ hai chiều cấp nước.

6. Cấp nước lưu lượng lớn:

(a) Có thể áp dụng cho thử nghiệm phun nước mạnh IPX5~IPX6 và phun nước IPX8

(b) Dải lưu lượng: 10~100L/phút

(c) Độ chính xác của dòng chảy: ±0,5L/phút

(d) Lưu lượng kế: lưu lượng kế tuabin

(e) Máy bơm nước: máy bơm ly tâm bằng thép không gỉ

7. Cấp nước lưu lượng nhỏ:

(a) Nó được áp dụng cho thử nghiệm chống nước IPX1~IPX4

(b) Dải lưu lượng: 1~10L/phút

(c) Độ chính xác của dòng chảy: ±0,5L/phút

Lưu lượng kế: lưu lượng kế tuabin

(d) Máy bơm nước: máy bơm ly tâm bằng thép không gỉ

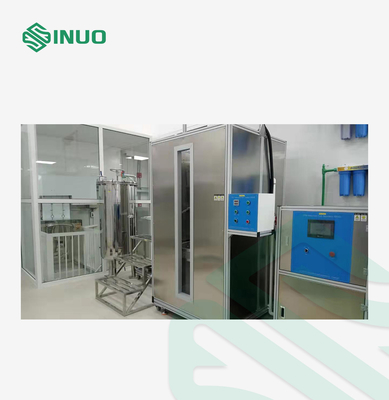

8. Bể chứa nước:

(a) Nó được áp dụng cho việc lưu trữ nước của thử nghiệm phun nước mạnh IPX5 ~ IPX6, phun nước IPX8, ngâm IPX7

(b) Cửa sổ quan sát: cửa sổ kính cường lực

(c) Máy đo độ sâu: thép không gỉ

(d) Kiểm soát mức chất lỏng: công tắc phao + ống tràn

9. Khung nâng tự động nhúng IPX7

10. Kiểm soát IPX8

(a) Dải áp suất: 0~0.6Mpa

(b) Khoảng thời gian: 0~999999s

11. Tủ điều khiển:

(a) Phát hiện lưu lượng: phản hồi tín hiệu lưu lượng qua lưu lượng kế điện tử

(b) Cài đặt lưu lượng: cài đặt trên màn hình cảm ứng

(c) Phát hiện nhiệt độ: PID

(d) Bộ điều khiển: Mitsubishi PLC

(e) Giao diện thân thiện: 7 inch, màn hình cảm ứng màu

(f) Chức năng điều khiển: cấp nước ở nhiệt độ không đổi, cấp nước có lưu lượng không đổi, cấp nước áp suất không đổi và kiểm soát thời gian thử nghiệm.

(g) Chức năng bảo vệ: bảo vệ rò rỉ, bảo vệ quá tải, bảo vệ ngắn mạch

12. Bộ lọc: vỏ inox, lõi lọc mịn

13. Chất liệu thân máy: hợp kim nhôm công nghiệp

14. Kích thước bên ngoài: 1400mmX750mmX1600mm

Tổng quan:

Vòi phun được thiết kế và sản xuất theo tiêu chuẩn IEC60529 IPX8.

Các thông số kỹ thuật:

1 bình chịu áp lực: bình inox.

2 dải điều chỉnh áp suất: 0 ~ 5bar (có thể tùy chỉnh).

3 hệ thống áp suất: bơm inox + biến tần.

4 độ chính xác của máy đo áp suất: 0,25 độ, phạm vi: 6bar.

5 thời gian kiểm tra: 0-99 phút.

6 áp suất giới hạn tối đa: 5bar.

7 bảo vệ áp suất: bảo vệ công tắc áp suất.

8 nối với thiết bị cấp nước bằng ống nối ống thép áp lực cao 3/4

bàn xoay

Tổng quan:

Bệ xoay có thể nghiêng là phụ kiện cần thiết cho thử nghiệm IPX1~IPX6.

Thông số kỹ thuật

Chi tiết:
