| Tên thương hiệu: | Sinuo |
| Số mẫu: | SN4412 |
| MOQ: | 1 |
| giá bán: | Customized |
| Điều khoản thanh toán: | T / T |
| Khả năng cung cấp: | 30 bộ / tháng |

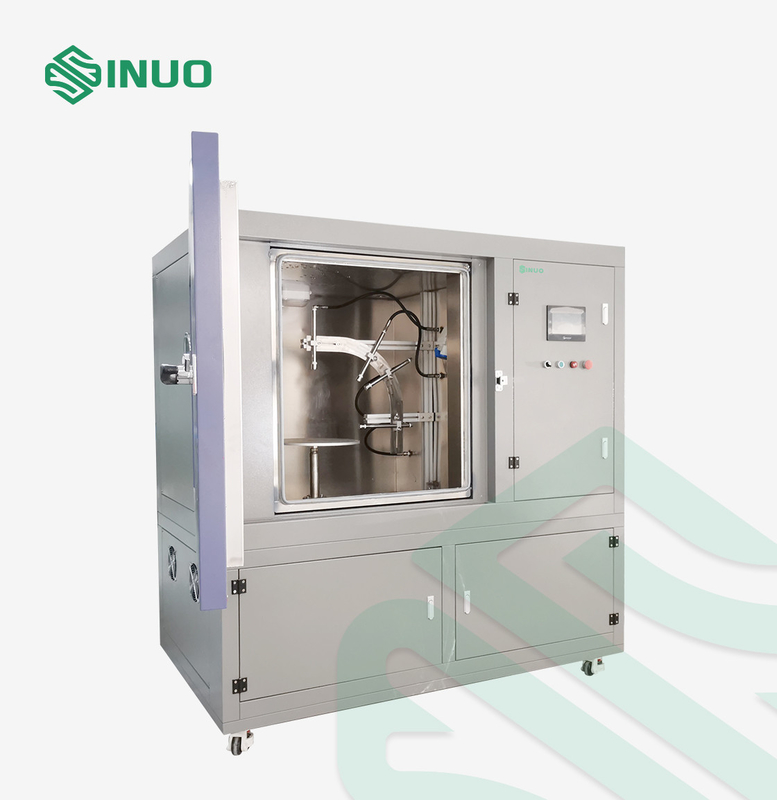

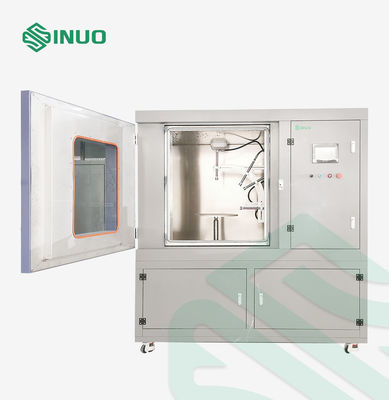

IEC 62196 Phòng thử nghiệm xâm nhập nước IPX9K cho xe điện
Các tiêu chuẩn và điều khoản tuân thủ
Điều khoản 20.2 của IEC 62196-1Ed.4CDV 2020
IEC 60529: 1989 + A1: 1999 + A2: 2013 Điều 14.2.9
DIN40050-9
ISO20653
Tổng quan về thiết bị
Buồng thử nghiệm này phù hợp với: IEC 60529: 1989 + A1: 1999 + A2: 2013 Điều 14.2.9 và yêu cầu theo điều 20.2 của IEC 62196-1Ed.4CDV 2020, DIN40050-9, ISO20653 Mức độ bảo vệ IP được cung cấp bởi vỏ cho thiết bị điện trên các phương tiện giao thông đường bộ để bảo vệ thiết bị điện bên trong vỏ trước tác động của sự xâm nhập của các vật thể rắn bên ngoài, kể cả bụi (bảo vệ chống các vật lạ), bảo vệ thiết bị điện bên trong vỏ trước tác động của sự xâm nhập của nước (bảo vệ chống nước).
Đăng kí:
Nó được sử dụng để kiểm tra vỏ bọc của thiết bị điện (kiểm tra mã bổ sung IP), và nó được áp dụng để kiểm tra chống thấm nước của các bộ phận điện và ô tô dưới nhiệt độ cao và áp suất cao.
Mẫu thử nghiệm:
Các sản phẩm phải vượt qua thử nghiệm chống thấm nước ở cấp độ IPX9, chẳng hạn như các bộ phận ô tô và xe máy, các ngành công nghiệp điện và điện tử.
Vật liệu và kết cấu:
Vỏ bọc bên ngoài và khoang bên trong đều được làm bằng thép không gỉ SUS304, phần trên của khoang thử dùng để thử nghiệm và điều khiển, phần dưới của khoang thử bao gồm bơm cao áp nhập khẩu của Ý và van điện từ, nhiệt độ không đổi và nước ngược bồn chứa (thép không gỉ SUS304), động cơ bàn xoay (động cơ Panasonic) và cơ cấu truyền động giảm tốc.
Tất cả các cài đặt điều khiển, nhiệt độ nước, điều khiển vòi phun, áp suất, thời gian, yêu cầu lưu lượng có thể được điều khiển bằng PLC và thiết lập trên màn hình cảm ứng WEINVIEW 7 "Đài Loan hoặc màn hình cảm ứng thành phần điều khiển công nghiệp cao hơn.
1. Buồng thử nghiệm bao gồm phòng thử nghiệm, bể chứa nước, bộ phận điều khiển, khu vực đệm khử nước sản phẩm và hệ thống phản lực.
2. Kích thước buồng bên trong: L 1000MM * W 1000MM * H 1000MM.
3. Kích thước buồng bên ngoài: L 1500MM * W1200MM * H 1950MM.

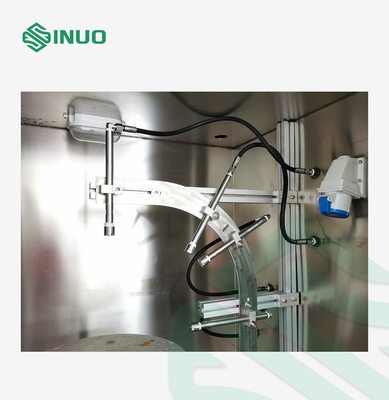

4. Hệ thống phản lực: Được cấu tạo bởi máy bơm nước nhiệt độ cao áp suất cao, đồng hồ đo áp suất nước nhiệt độ cao áp suất cao, van điện từ nhiệt độ cao áp suất cao, ống thủy lực nhiệt độ cao áp suất cao.
5. Đường kính ống: 3/4 ”.
6. Vòi phun tia: 4 chiếc.
7. Nhiệt độ tia nước nóng: RT ~ 80 ° C ± 5 ° C.(Có thể điều chỉnh, tăng cường nhiệt độ và bảo vệ chống tràn nước)
8. Áp lực nước phun: 80 ~ 100bar (8000 ~ 10000Kpa, 81,5-101,9kg / c㎡)
9. Lưu lượng tia nước: 15 ± 1 L / phút (14-16L / phút)
10. Khoảng cách tia: 100-200mm và có thể điều chỉnh khoảng cách vòi phun bằng tay
11. Góc tia nước: 0 °, 30 °, 60 °, 90 ° (Có thể điều chỉnh góc thử nghiệm bằng tay), dựa trên một đường nằm ngang, phân bố lỗ vòi phun ngược chiều kim đồng hồ ± 0 ° ± 30 ° ± 60 ° ± 90 ° với van trên vòi phun, có thể lập trình để phun lần lượt.
12. Thời gian thử nghiệm: mỗi tia nước góc 30 giây theo yêu cầu tiêu chuẩn, nhưng hệ thống của chúng tôi có thể đạt được 0 ~ 90 có thể cài đặt trước và điều chỉnh.

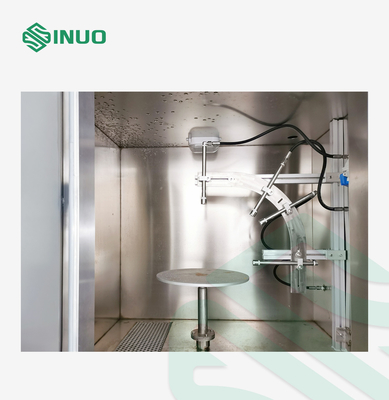

13. Bàn xoay: Sản phẩm cần đặt trên bàn xoay, khả năng chịu lực: ≤30Kgs.
14. Tốc độ bàn quay: 5-17r / phút (động cơ dẫn động tuabin quay chậm, điều khiển tốc độ và điều chỉnh tốc độ thích hợp bằng bộ biến tần)
15. Đường kính bàn xoay: Φ500mm
16. Kiểm soát thời gian chạy: 1 phút ~ 9999 phút (có thể cài đặt trước và điều chỉnh).
17. Hệ thống tuần hoàn nước để đảm bảo sử dụng tái chế nước.
18. Mặt tia nước: Mặt trước của sản phẩm.
19. Đồng hồ đo áp suất phản lực: có thể hiển thị áp suất nước.
20. Hệ thống điều khiển: Hệ thống điều khiển màn hình cảm ứng nghiên cứu và phát triển độc lập.
21. Sử dụng kính cường lực làm tường chống thấm của buồng ngoài và hình vuông bằng thép không gỉ làm giá đỡ.
22. Cửa buồng: cửa kính cường lực trực quan màn hình lớn, quan sát tình trạng và thời gian thử nghiệm và được trang bị gạt mưa.
