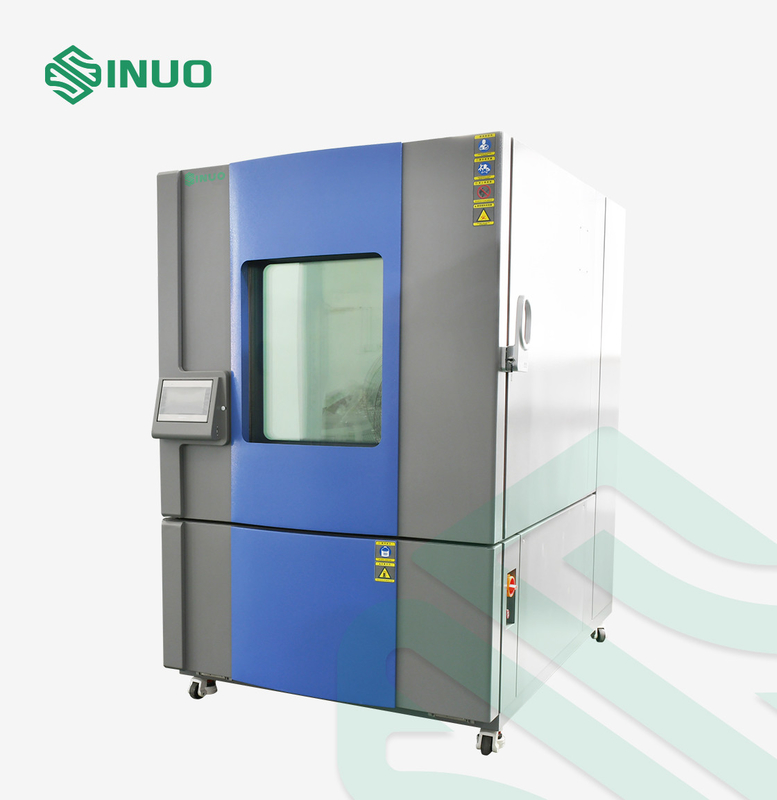

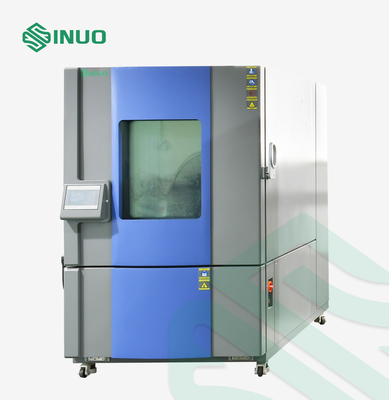

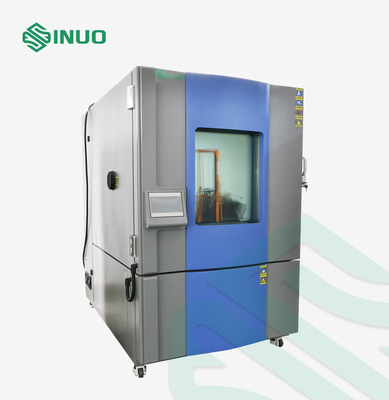

IEC62196 Phòng nhiệt độ và độ ẩm không đổi cho xe điện

IEC62196 Phòng nhiệt độ và độ ẩm không đổi cho xe điện

Các tiêu chuẩn và điều khoản được tuân thủ

Điều khoản 20.3, 29.2,35.3,37.1 của IEC 62196-1Ed.4CDV 2020.

IEC60068-2-1: 2007 “Thử nghiệm Môi trường-Phần 2-1: Thử nghiệm-Thử nghiệm A: Lạnh, IDT”

IEC60068-2-2: 2007 “Thử nghiệm môi trường-Phần 2-1: Thử nghiệm- Thử nghiệm B-Nhiệt khô, IDT”

IEC60068-2-78: 2012 “Thử nghiệm Môi trường-Phần 2-78: Thử nghiệm-Buồng thử nghiệm: Nhiệt ẩm, trạng thái ổn định, IDT”

IEC60068-2-30: 2005 “Thử nghiệm Môi trường-Phần 2-30: Thử nghiệm-Thử nghiệm Db: Nhiệt độ ẩm, theo chu kỳ (chu kỳ 12h + 12h), IDT”

Các thông số kỹ thuật

Nguồn cấp	Ba pha: AC 380V ± 10%, 50Hz
Kiểm soát & Vận hành	Hệ thống điều khiển thông minh PLC và màn hình cảm ứng
Kích thước phòng	Kích thước bên trong	Kích thước bên ngoài
	1000 * 1000 * 1000 mm	1470 * 1400 * 2100 mm
Phạm vi nhiệt độ	-40 ° C ~ + 150 ° C
Phạm vi độ ẩm	20% ～ 98% RH
Độ phân giải nhiệt độ	0,1 ℃
Biến động nhiệt độ	± 0,5 ℃
Đồng nhất nhiệt độ	± 2 ℃
Độ lệch độ ẩm	± 3% RH
Độ nóng	≧ 2-3 ° C / phút (không tải, phi tuyến tính)
Tỷ lệ làm mát	≧ 0,7-1 ° C / phút (không tải, không tuyến tính)
Đề án phạm vi nhiệt độ và độ ẩm
Thành phần hệ thống chính

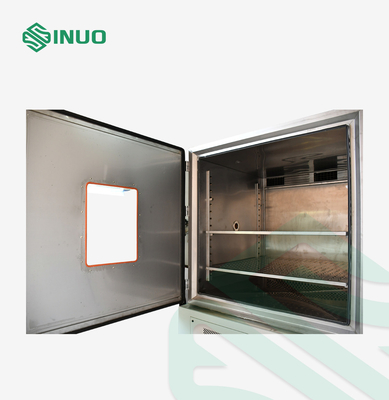

Thân buồng	Khoang bên trong được làm bằng các tấm thép không gỉ SUS304 #, hình tròn, nhẵn và dễ lau chùi
	Hộp ngoài làm bằng thép tấm cao cấp phun sơn tĩnh điện màu
	Vật liệu cách nhiệt: bọt polyurethane
	Cửa sổ quan sát: kính cường lực chống cháy nổ hai lớp
	Kệ: Làm bằng thép không gỉ 304, kệ có thể tháo rời
Hệ thống nhiệt	Phương pháp sưởi ấm: sưởi ấm bằng điện
	Sử dụng khung sưởi gốm mới nhất, vật liệu gốm chịu nhiệt độ cao và cách nhiệt tốt, sẽ không gây ra hiện tượng đoản mạch rò rỉ.Giữa được nối bằng dây đốt nóng nhập khẩu của Đức, đường kính dây dày, chịu nhiệt độ cao và chống cháy khô.Ống thủy tinh thạch anh được đưa vào giữa dây đốt nóng, để tránh sự cố ngắn mạch do dây nung tiếp xúc với khoang kim loại.
	Vòng tuần hoàn nhiệt: ống dẫn khí tuần hoàn cưỡng bức để đảm bảo sự truyền nhiệt của lò sưởi, ngăn nhiệt độ cục bộ quá cao và đảm bảo nhiệt độ yêu cầu trong buồng làm việc.
Hệ thống tạo ẩm	Phương pháp tạo ẩm: thông qua cấu trúc tạo ẩm bên ngoài, truyền qua ống dẫn khí.Ưu điểm là tốc độ ổn định và ảnh hưởng đến nhiệt độ bên trong hộp nhỏ, do đó nhiệt độ tăng ổn định và hiệu quả tạo ẩm là lý tưởng.
	Ống tạo ẩm: Thiết kế hình chữ U cộng với lỗ thăm dò quá nhiệt, đường gia nhiệt và hệ thống sưởi sử dụng cùng một vật liệu thương hiệu nhập khẩu, có chức năng chống khô để đảm bảo tuổi thọ lâu dài và độ bền lâu dài của ống tạo ẩm.
	Tạo ẩm và hydrat hóa: Có hộp thêm nước kiểu ngăn kéo.Có thể quan sát trực quan mực nước thông qua thang hiển thị mực chất lỏng trên bồn nước tuần hoàn.Mực nước được kiểm soát tự động.Có báo động thiếu nước.
Hệ thống làm mát	Phương pháp làm lạnh: làm mát bằng không khí sử dụng máy nén-bộ trao đổi nhiệt
	Máy nén: Tecumseh, thương hiệu Pháp
	Lưu thông gió lạnh: ống gió tuần hoàn cưỡng bức đảm bảo quá trình cấp gió hồi và cấp khí diễn ra suôn sẻ, đảm bảo sự đồng đều nhiệt độ trong buồng làm việc.
Hệ thống điều khiển	Màn hình cảm ứng: OYO1000
	Kiểm soát nhiệt độ: Tự điều chỉnh PID, sử dụng cảm biến điện trở platinum Class A PT100
	Chức năng: kiểm tra giá trị cố định và kiểm tra chương trình Kiểm tra giá trị cố định: Khi môi trường kiểm tra chỉ yêu cầu một nhiệt độ và độ ẩm duy nhất, hãy chọn chế độ này để đặt nhiệt độ, độ ẩm và thời gian chạy cần thiết. Kiểm tra chương trình: Khi môi trường kiểm tra yêu cầu nhiều nhiệt độ và độ ẩm, hãy chọn chế độ này để cài đặt nhiệt độ, độ ẩm và thời gian chạy của từng chương trình.Người vận hành có thể thiết lập trình tự chạy chương trình và có thể thiết lập tối đa 100 nhóm chương trình.
Lưu trữ dữ liệu	Với giao diện đường cong nhiệt độ và độ ẩm, các thay đổi và quá trình dữ liệu có thể được ghi lại, với giao diện R232 tiêu chuẩn hoặc giao diện giao tiếp đĩa U, dữ liệu có thể được tải xuống.
Sự bảo vệ an toàn	Chức năng bộ nhớ ngắt nguồn, bảo vệ thứ tự pha, bảo vệ rò rỉ, bảo vệ quá nhiệt, bảo vệ quá tải máy nén, cảnh báo thiếu nước, bảo vệ bất thường.

Tổng quan về thiết bị

Buồng thử nghiệm này được sử dụng để kiểm tra độ lạnh, nhiệt, độ ẩm và độ khô của nguyên liệu và thiết bị như điện tử, thợ điện, thiết bị điện, chất dẻo, v.v. nhiệt và độ ẩm, một thiết bị kiểm tra cần thiết theo yêu cầu của nhiều tiêu chuẩn.

Kết cấu:

Máy này sử dụng cấu trúc buồng kín với các tính năng sau:

A. Nó có phạm vi kiểm soát nhiệt độ và độ ẩm cực kỳ rộng để đáp ứng các nhu cầu khác nhau của người dùng.

B. Nó thông qua chế độ điều chỉnh nhiệt độ và độ ẩm cân bằng độc đáo để điều chỉnh nhiệt độ và độ ẩm lý tưởng trong môi trường.Khả năng sưởi ấm và tạo ẩm ổn định và cân bằng, đồng thời kiểm soát nhiệt độ và độ ẩm có độ chính xác cao và ổn định cao.

C. Tự động chọn mạch làm lạnh: Thiết bị điều khiển tự động có khả năng tự động khởi động mạch điện lạnh đang chạy theo giá trị nhiệt độ cài đặt, có thể khởi động làm lạnh trực tiếp ở trạng thái nhiệt độ cao.

Hệ thống lạnh sử dụng dàn ngưng tụ làm mát bằng không khí với máy nén hoàn toàn kín (nhập khẩu).

D. Cửa ra vào có lắp cửa sổ quan sát, thuận tiện cho việc quan sát trạng thái thử của mẫu thử.

Hỏi & Đáp

Hỏi: Thiết bị này có thể đạt đến nhiệt độ nào?
A: Trang bị có thể đạt - 40 ~ 150 ℃.

Q: Các tùy chọn kích thước cho thiết bị này là gì?
A: Kích thước của thiết bị có thể được tùy chỉnh theo yêu cầu của bạn.

Q: Thiết bị có dao động nhiệt độ nhiều không?
A: Yêu cầu kỹ thuật của chúng tôi về dao động nhiệt độ là ± 0,5 ℃, để đảm bảo độ chính xác của thử nghiệm.
