| Tên thương hiệu: | Sinuo |
| Số mẫu: | SN1006 |
| MOQ: | 1 |
| giá bán: | Customized |
| Điều khoản thanh toán: | T / T |
| Khả năng cung cấp: | 30 bộ / tháng |

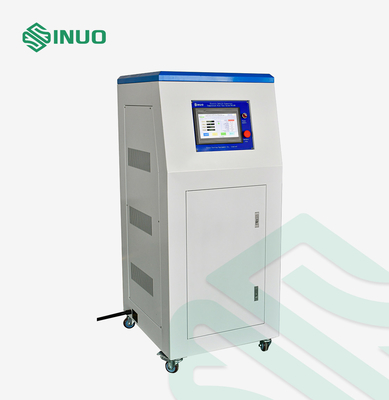

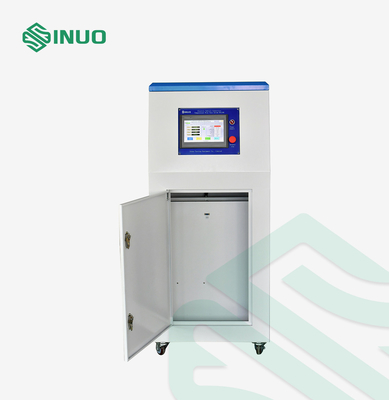

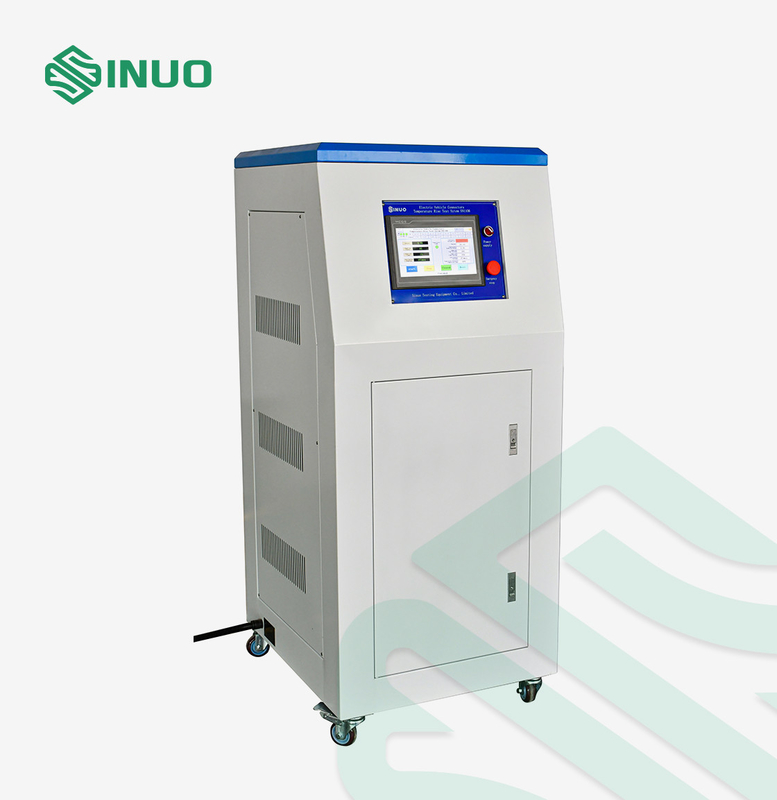

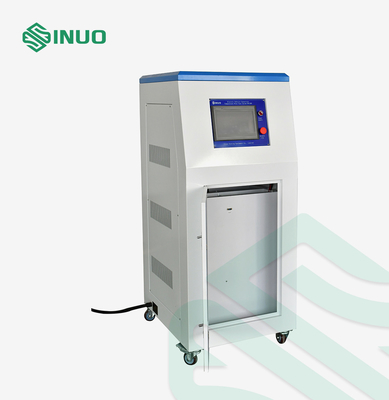

Hệ thống kiểm tra tăng nhiệt độ kết nối xe điện theo tiêu chuẩn IEC62196
Các tiêu chuẩn & điều khoản tuân thủ
Điều khoản 24 của IEC 62196-1 Ed.4CDV 2020.
IEC 62196-3Ed.4CDV2020 khoản 24.
IEC 60309-1:2012 khoản 22.
...
Tổng quan về thiết bị
Hệ thống kiểm tra độ tăng nhiệt độ này đáp ứng các yêu cầu tiêu chuẩn của IEC 62196-3:2020 khoản 24, IEC 62196-1:2020 khoản 24, IEC 60309-1:2012 khoản 22, v.v.
Nó phù hợp để phát hiện thử nghiệm tăng nhiệt độ sau khi phích cắm và ổ cắm giao diện cọc sạc vượt qua dòng điện định mức và đánh giá sự nóng lên của bề mặt phụ kiện điện khi dòng điện tải được kết nối và liệu mức tăng nhiệt độ của thiết bị đầu cuối có đáp ứng yêu cầu không yêu cầu của tiêu chuẩn.
Nguyên tắc thiết bị
Hệ thống kiểm tra độ tăng nhiệt độ bao gồm bộ điều chỉnh điện áp, bộ chuyển đổi dòng điện, bộ điều khiển lập trình PLC, cảm biến dòng điện, màn hình cảm ứng được nhân bản hóa và khung di động.Nó có thể tạo ra dòng điện thử nghiệm ổn định và loại bỏ ảnh hưởng đến dòng điện thử nghiệm do sự dao động của điện áp nguồn, dây kết nối hoặc thanh đồng và giá trị điện trở của mẫu, đồng thời cải thiện độ chính xác của kết quả thử nghiệm .Bộ nguồn có chức năng tổn thất thấp, hiệu quả cao, vận hành dễ dàng, kiểm soát và phát hiện hoàn chỉnh.Màn hình cảm ứng có thể hiển thị giá trị hiện tại và giá trị nhiệt độ của từng điểm đo nhiệt độ trong thời gian thực.Giá trị nhiệt độ có thể được ghi lại sau mỗi 2 giây và có thể tạo báo cáo, có thể lưu trữ trong ổ flash USB và sao chép vào máy tính để xem và in.
Các thông số kỹ thuật
| Điểm đo nhiệt độ | 8 kênh |

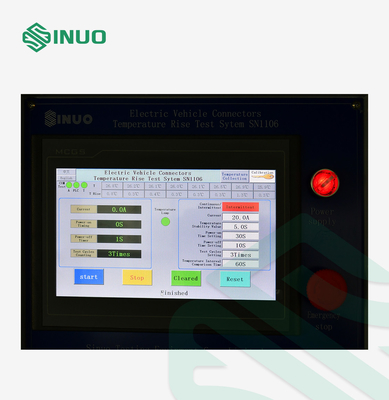

| Phương pháp hoạt động | Giao diện cảm ứng nhân bản màu sắc |
| Đầu ra liên tục điều chỉnh hiện tại | AC 0.50～50.00～400.0A(Mức 1, có thể cài đặt) |
| Chế độ hiện tại đầu ra | Liên tục/Không liên tục |
| Kiểm tra tải điện áp đầu ra | Dưới AC 5V |
| Độ phân giải hiện tại | 0,1A |
| Độ chính xác của ampe kế | ±1%±3 byte |
| Độ chính xác của vôn kế | ±1%±3 byte |
| Thời gian kiểm tra chế độ liên tục | 0,01～99,99 giờ |
| Thời gian kiểm tra chế độ gián đoạn | 0,01～99,99 giờ |
| Chu kỳ kiểm tra chế độ gián đoạn | 1～99999 chu kỳ, tự động tắt khi chu kỳ kiểm tra đạt đến giá trị đặt trước |
| Phạm vi đo nhiệt độ | 0~400°C, độ chính xác đọc 0,3% + 1°C;độ phân giải: 0,1°C |
| Thu thập dữ liệu nhiệt độ | Cấu hình giao diện truyền thông RS232 và giao diện ghi dữ liệu |
| Tốc độ quét nhiệt độ | 1 đến 255 giây tất cả các kênh |
| Bản ghi dữ liệu nhiệt độ | Dữ liệu có thể được lưu trữ đĩa U |

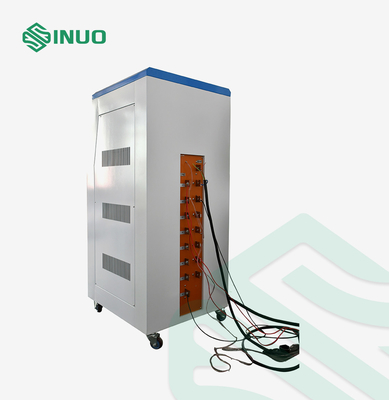

| Cặp nhiệt điện đo nhiệt độ | Cặp nhiệt điện dây tóc Omega T-type 30AWG của Mỹ, chiều dài 2 mét, tổng cộng 8 chiếc |
| Nguồn cấp | AC220V một pha±10%, 50Hz, 3KVA |
| Thiết bị Kích thước và trọng lượng | Xấp xỉL 800mm* W 680mm* H1610mm, 125kg |
Hỏi: Cái gì làChu kỳ kiểm tra chế độ gián đoạn?
Đáp: Đó là1～99999 chu kỳ, tự động tắt khi chu kỳ kiểm tra đạt đến giá trị đặt trước.
