| Tên thương hiệu: | Sinuo |
| Số mẫu: | SN885 |
| MOQ: | 1 |
| giá bán: | Customized |
| Điều khoản thanh toán: | T / T |
| Khả năng cung cấp: | 30 bộ / tháng |

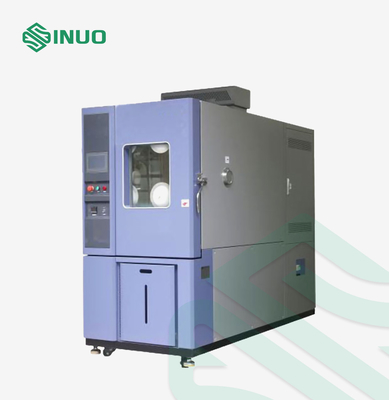

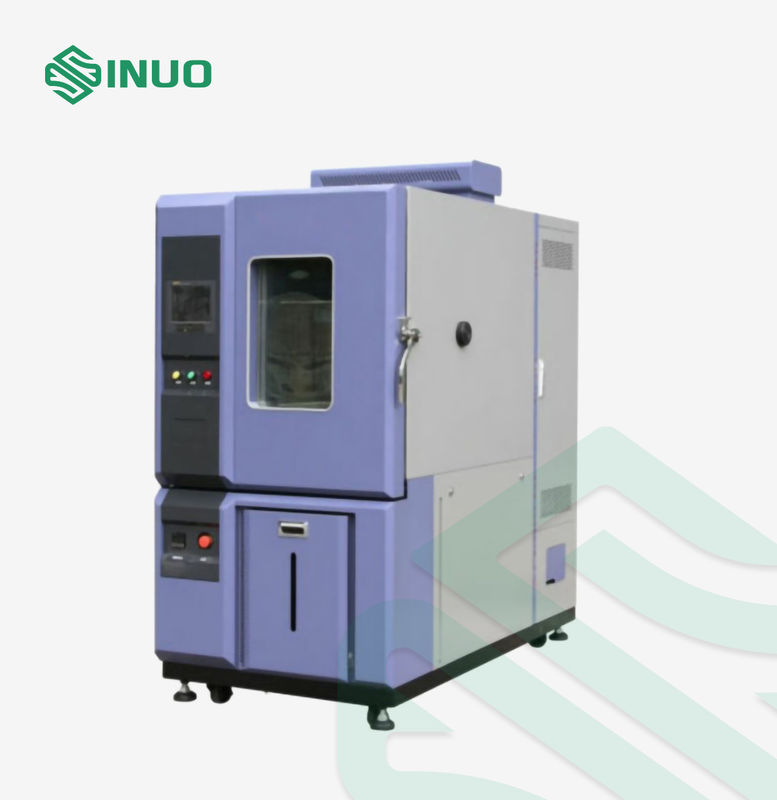

Phòng thử nghiệm thay đổi nhiệt độ nhanh của xe điện IEC 62196
Các tiêu chuẩn và điều khoản tuân thủ
Điều 26.7.2 của IEC 62196-1 Ed.4CDV 2020.
IEC60068-2-1: 2007 “Thử nghiệm Môi trường-Phần 2-1: Thử nghiệm-Thử nghiệm A: Lạnh, IDT”
IEC60068-2-2: 2007 “Thử nghiệm môi trường-Phần 2-1: Thử nghiệm- Thử nghiệm B-Nhiệt khô, IDT”
IEC60068-2-78: 2012 “Thử nghiệm môi trường-Phần 2-78: Thử nghiệm-Cabin thử nghiệm: Nhiệt ẩm, trạng thái ổn định, IDT”
IEC60068-2-30: 2005 “Thử nghiệm Môi trường-Phần 2-30: Thử nghiệm-Thử nghiệm Db: Nhiệt độ ẩm, theo chu kỳ (chu kỳ 12h + 12h), IDT”
Tổng quan về thiết bị
Buồng thử nghiệm thay đổi nhiệt độ nhanh này phải tuân theo điều 26.7.2 của IEC 62196-1 Ed.4CDV 2020.
Nó được sử dụng để kiểm tra độ lạnh, nhiệt, độ ẩm và độ khô của nguyên liệu và thiết bị như điện tử, thợ điện, thiết bị điện, nhựa, v.v. Mục đích là để xác nhận độ tin cậy của việc lưu trữ, vận chuyển và sử dụng sản phẩm dưới nhiệt độ cao và thấp môi trường nhiệt ẩm xen kẽ nhanh chóng.
Kết cấu:
Thiết bị này sử dụng cấu trúc buồng kín với các tính năng sau:
1. Tiết kiệm năng lượng và giảm tiêu thụ: Chế độ bỏ qua khí-lỏng được sử dụng để điều chỉnh công suất làm lạnh để đạt được nhiệt độ và độ ẩm không đổi.
2. Dễ vận hành: sử dụng bộ điều khiển nhiệt độ và độ ẩm có thể lập trình (màn hình cảm ứng màu trung thực 7 inch 16 bit), việc ghi và xử lý dữ liệu thí nghiệm rất linh hoạt.
3. Độ tin cậy cao: các thành phần chính là các thành phần nhập khẩu để đảm bảo tuổi thọ và độ tin cậy;lọc tách dầu hiệu quả đảm bảo tuổi thọ máy nén.
Các thông số kỹ thuật
| Kiểm soát & Vận hành | Hệ thống điều khiển thông minh PLC và màn hình cảm ứng | |
| Kích thước phòng |
1000L: kích thước bên trong: WDH = 1000 × 1000 × 1000mm, kích thước bên ngoài: WDH = 1200 × 2015 × 2035 mm (không bao gồm các phần nhô ra của máy) |
|
| Phạm vi nhiệt độ | B: -40 ～ 150 ℃; | |
| Tốc độ tuyến tính | 3 ℃ / phút | |
| Độ lệch nhiệt độ | ≦ ± 2.0 ℃ | |
| Biến động nhiệt độ | ± 0,5 ℃ | |
| Đồng nhất nhiệt độ | ± 2 ℃ | |
| Tỷ lệ sưởi ấm và làm mát |
Tốc độ gia nhiệt: từ -30 ℃ đến + 100 ℃, tốc độ tuyến tính 3 ℃ / phút (không tải) Tốc độ làm mát: từ + 100 ℃ đến -30 ℃, tốc độ tuyến tính 3 ℃ / phút (không tải) (Lưu ý: Tốc độ làm nóng và làm mát nhiệt độ được đo theo các quy định liên quan của tiêu chuẩn IEC60068-3 và cảm biến ở vị trí cửa gió) |
|
| Phạm vi độ ẩm | 20% 〜98% RH | |
| Độ ẩm lệch | ± 3,0 ％ RH (＞ 75 ％ RH);± 5,0 ％ RH (≤75 ％ RH) | |
| Độ ẩm đồng nhất | ± 3.0 ％ RH (không tải) | |
| Biến động độ ẩm | ± 2.0 ％ RH | |
| Biểu tượng phạm vi nhiệt độ và độ ẩm | |
|
| Thành phần chính của hệ thống | ||
| Thân buồng | Khoang bên trong làm bằng thép tấm cacbon cao cấp, bề mặt được xử lý phun sơn tĩnh điện màu | |

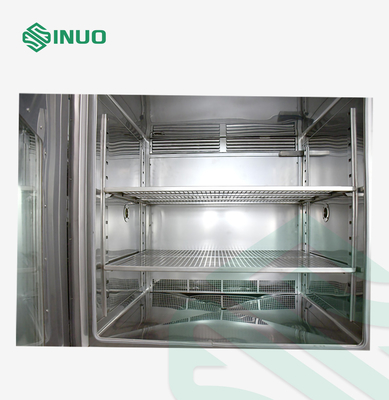

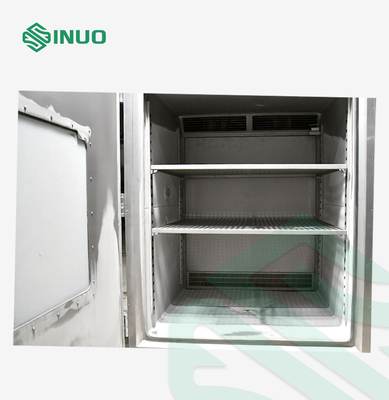

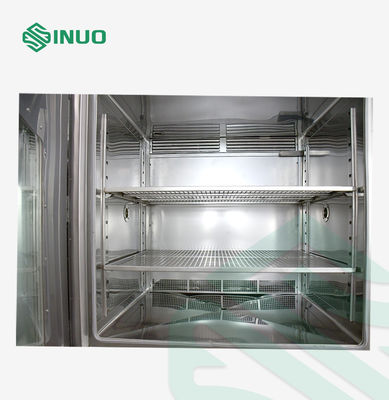

| Khoang bên trong được làm bằng tấm thép không gỉ 304 # chải, hình dạng tròn, nhẵn, dễ vệ sinh | ||
| Lỗ dẫn: khoang bên trong và bên ngoài được trang bị lỗ luồn dây với nút cao su | ||
| Vật liệu cách nhiệt: bọt polyurethane | ||
| Cửa sổ quan sát: cửa kính cường lực chống cháy nổ hai lớp | ||
| Kệ: Làm bằng thép không gỉ 304, kệ có thể tháo rời | ||
| Hệ thống nhiệt | Phương pháp sưởi ấm: sưởi ấm bằng điện | |
| Lò sưởi điện dây niken-crom chất lượng cao, điều khiển không tiếp xúc (SSR) | ||
| Hệ thống tạo ẩm | Phương pháp tạo ẩm: cấu trúc làm ẩm bên ngoài | |
| Hệ thống làm mát | Máy nén bán kín Bock của Đức hoặc máy nén bán gọn BITZER của Đức | |
| Chất làm lạnh thân thiện với môi trường không chứa flo R404A R23, phù hợp với các quy định về môi trường, an toàn và không độc hại | ||
| Vỏ và ống ngưng tụ (làm mát bằng nước) | ||
| Loại vây hiệu suất cao tự động điều chỉnh khả năng chịu tải, sử dụng lâu dài trong điều kiện nhiệt độ thấp và độ ẩm cao mà không bị đóng băng. | ||
| Hệ thống điều khiển | Màn hình cảm ứng: bộ điều khiển nhiệt độ và độ ẩm có thể lập trình (màn hình cảm ứng màu thực 7 inch 16-bit) | |
| Kiểm soát nhiệt độ: Tự điều chỉnh PID, sử dụng cảm biến điện trở platinum Class A PT100 | ||
|
Chức năng: kiểm tra giá trị cố định và kiểm tra chương trình Kiểm tra giá trị cố định: Khi môi trường kiểm tra chỉ yêu cầu một nhiệt độ và độ ẩm duy nhất, chọn chế độ này để đặt nhiệt độ, độ ẩm và thời gian chạy yêu cầu. Kiểm tra chương trình: Khi môi trường kiểm tra yêu cầu nhiều nhiệt độ và độ ẩm, hãy chọn chế độ này để cài đặt nhiệt độ, độ ẩm và thời gian chạy của từng chương trình.Người dùng có thể thiết lập trình tự chạy chương trình.Nhóm chương trình lên đến 100 nhóm. |
||
| Lưu trữ dữ liệu | Với giao diện đường cong nhiệt độ và độ ẩm, với giao diện R232 tiêu chuẩn hoặc giao diện truyền thông đĩa U, dữ liệu có thể được tải xuống và có thể ghi lại các quá trình và thay đổi dữ liệu. | |
| Sự bảo vệ an toàn | Chức năng bộ nhớ ngắt nguồn, bảo vệ thứ tự pha, bảo vệ rò rỉ, bảo vệ quá nhiệt, bảo vệ quá tải máy nén, cảnh báo thiếu nước, bảo vệ bất thường | |
| Thiết bị Bảo vệ An toàn | Công tắc bảo vệ quá nhiệt bằng máy sưởi, bộ ngắt mạch quá dòng của máy sưởi, quạt tuần hoàn bảo vệ quá tải quá tải | |
| Công tắc bảo vệ điện áp cao máy nén, công tắc bảo vệ quá nhiệt máy nén, công tắc bảo vệ quá dòng máy nén | ||
| Bộ ngắt mạch pha ngược, công tắc không cầu chì, bộ điều khiển nguồn chất lỏng cổng không qua cổng | ||
| Chỉ báo cảnh báo | Khi sự bảo vệ trên xảy ra, thiết bị ngừng chạy, cảnh báo bằng âm thanh và hình ảnh được phát ra và vị trí lỗi được hiển thị trên đồng hồ. | |
