| Tên thương hiệu: | Sinuo |
| Số mẫu: | SN774 |
| MOQ: | 1 |
| giá bán: | Customized |
| Điều khoản thanh toán: | T / T |
| Khả năng cung cấp: | 30 bộ / tháng |

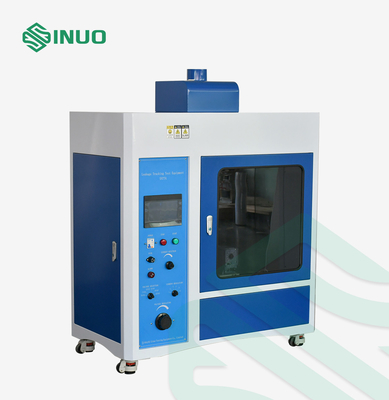

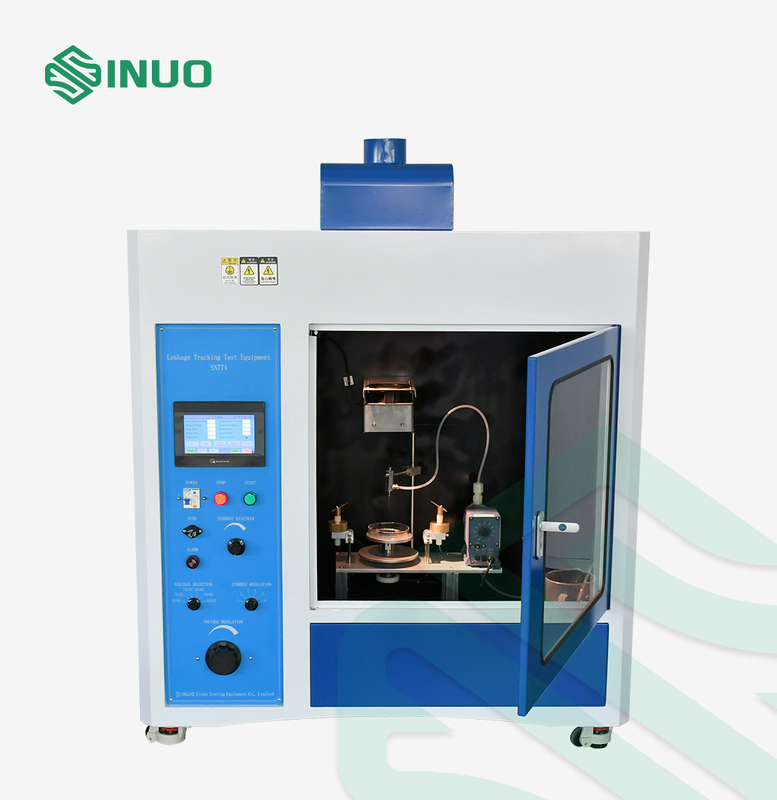

Thiết bị kiểm tra theo dõi rò rỉ xe điện IEC 62196
Các tiêu chuẩn và điều khoản tuân thủ
Điều 28.4, 29.6 của IEC 62196-1 Ed.4CDV 2020.
IEC60335-1 điều 29.2 và Phụ lục N,
Điều 13.4 của IEC 60065: 2014,
IEC60598-1,
Điều 28.2 của IEC 60884-1: 2013,
UL746A
ASTM D3638-92
Tổng quan về thiết bị
Máy thử được thiết kế và sản xuất theo các yêu cầu tiêu chuẩn của IEC60112 và theo yêu cầu của IEC 62196-1Ed.4CDV 2020 điều 28.4, 29.6, IEC60335-1 điều 29.2 và Phụ lục N, IEC 60065: 2014 điều 13.4, IEC60598-1, IEC 60884-1: 2013 điều khoản 28.2, UL746A và ASTM D3638-92 và v.v. Nguyên tắc làm việc của thử nghiệm theo dõi rò rỉ (thử nghiệm chỉ số theo dõi) là chất lỏng dẫn điện (0,1% NH 4 CL) có thể tích yêu cầu ở độ cao yêu cầu ( 35mm) và thời gian cần thiết (30 giây) giảm xuống khi điện áp giữa các điện cực bạch kim (2mm × 5mm) trên bề mặt vật liệu cách điện rắn.Do đó, người sử dụng đánh giá hiệu suất theo dõi điện trở của bề mặt vật liệu cách điện rắn dưới tác động kết hợp của điện trường và môi trường ẩm hoặc nhiễm bẩn.Nói cách khác, thiết bị này được sử dụng để đo chỉ số theo dõi so sánh (CT1) và chỉ số điện trở (PT1).

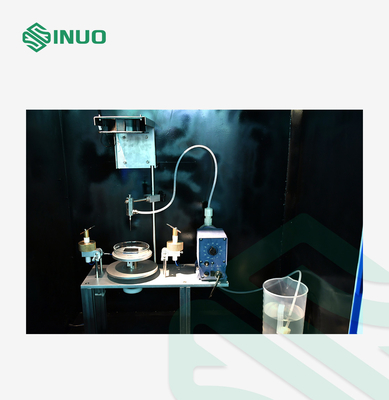

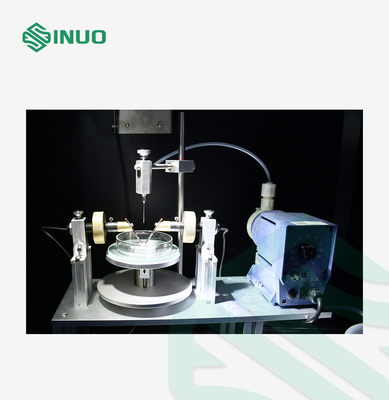

Một khối đo được cung cấp cùng với thiết bị để đảm bảo các điện cực có khoảng cách thích hợp giữa chúng.Chiều cao bàn có thể dễ dàng điều chỉnh để đảm bảo góc độ thích hợp của các điện cực và độ cao của giọt.Phần còn lại của thử nghiệm được kiểm soát từ bên ngoài buồng thử với cửa đóng.Điện áp, dòng giới hạn, tốc độ nhỏ giọt và số lượng nhỏ giọt đều được thiết lập trên bảng điều khiển.Người vận hành nên quan sát thử nghiệm để xem liệu ngọn lửa có bốc cháy hay không.Thiết bị phát ra âm thanh báo động nếu có lỗi theo dõi trong ít nhất hai giây.
Máy kiểm tra theo dõi rò rỉ sử dụng hệ thống điều khiển PLC tiên tiến và màn hình cảm ứng màu 7 ”, phù hợp cho bộ phận nghiên cứu, sản xuất và chất lượng của thiết bị chiếu sáng, thiết bị điện áp thấp, thiết bị gia dụng, máy công cụ điện, máy điện, dụng cụ điện , thiết bị điện tử, thiết bị kỹ thuật điện, thiết bị công nghệ thông tin.Nó cũng thích hợp cho ngành công nghiệp vật liệu cách điện, nhựa kỹ thuật, đầu nối điện và phụ kiện.
Các thông số kỹ thuật
| Mô hình tham số | SN774 (0,5m³) |
| Điện áp làm việc | 220V / 50Hz, 1KVA |
| Điều khiển | PLC nâng cao |
| Trưng bày | Màn hình cảm ứng màu 7 inch |
| Kiểm tra điện áp | 0 ～ 600V có thể điều chỉnh, độ chính xác 1,5 ％ |
| Thiết bị hẹn giờ | 9999X0.1S |
| Điện cực | Điện cực bạch kim và điện cực đồng thau mỗi cặp một cặp |
| Kích thước điện cực |
(5 ± 0,1) × (2 ± 0,1) × (≥12), Nghiêng 30 ° |
| Điện cực bao gồm góc và khoảng cách | 60 ° ± 5 °, khoảng cách là (4 ± 0,1㎜) |
| Áp suất điện cực | 1,00N ± 0,05N (màn hình kỹ thuật số là tùy chọn) |
| Khoảng thời gian rơi chất lỏng | 30 ± 5S, có thể điều chỉnh |
| Chiều cao chất lỏng giảm xuống | 35 ± 5mm |
| Sự chậm trễ nhỏ giọt chất lỏng | 0,2S (thời gian mở van điện từ) |
| Kích thước chất lỏng nhỏ giọt | 45 ～ 50 giọt / cm3 |
| Mạch thời gian trễ | 2 ± 0,1S (ở dòng điện 0,5A hoặc lớn hơn) |
| Giảm áp ngắn mạch | 8% TỐI ĐA |
| Dòng điện ngắn mạch | 1 ± 0,1A 1 ％ |
| Tốc độ gió | 0,2m / s |
| Yêu cầu về môi trường | 0 ～ 40 ℃, độ ẩm tương đối ≤80%, ở nơi không có rung động rõ ràng và khí ăn mòn |
| Kích thước và trọng lượng thiết bị | 1100mm * 550mm * 1100mm, 180KGS |
| phù hợp với tiêu chuẩn | IEC60112, IEC 60598-1, IEC60695, IEC 60884-1, UL746A, ASTMD3638, v.v. |
Thông tin chi tiết:
