| Tên thương hiệu: | Sinuo |
| Số mẫu: | SN1112D |
| MOQ: | 1 |
| giá bán: | Customized |
| Điều khoản thanh toán: | T / T |
| Khả năng cung cấp: | 30 bộ / tháng |

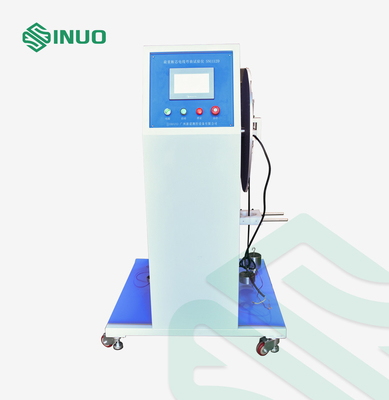

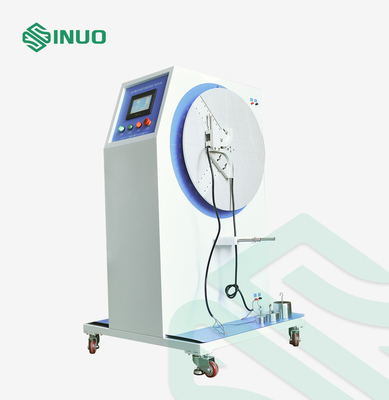

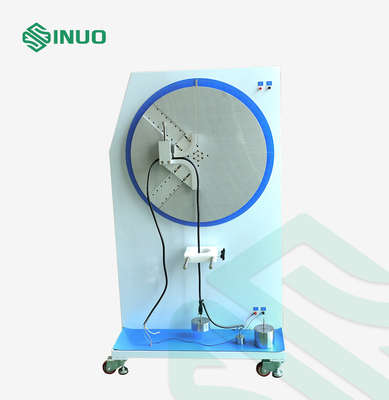

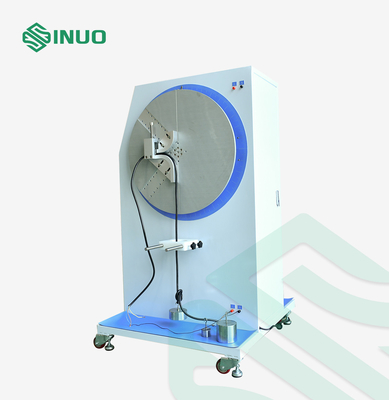

Thiết bị kiểm tra uốn và giật dây thiếc xe điện
Các tiêu chuẩn & điều khoản tuân thủ
IEC 60227-1 khoản 5.6.3.2, 5.6.3.3;IEC 60227-2 khoản 3.2, 3.3;và vân vân.
Tổng quan về thiết bị
Thiết bị kiểm tra giật và uốn dây thiếc được thiết kế và sản xuất theo yêu cầu tiêu chuẩn của IEC 60227-1 khoản 5.6.3.2, 5.6.3.3;IEC 60227-2 khoản 3.2, 3.3;và vân vân.
Nó được sử dụng để kiểm tra khả năng chống uốn của cáp thành phẩm và cáp cách điện PVC, đồng thời cũng được sử dụng để kiểm tra lõi tải bị đứt của cáp cách điện PVC để xác minh độ tin cậy của chúng.
Thử nghiệm uốn: Một mẫu dây có chiều dài thích hợp phải được cố định trong thiết bị như thể hiện trong hình 2 và được tải bằng vật nặng có khối lượng 0,5kg.Dòng điện khoảng 0,1A phải chạy qua dây dẫn.
Thử nghiệm giật: Một mẫu dây có chiều dài phù hợp sẽ được gắn một đầu vào giá đỡ cứng và vật nặng có khối lượng 0,5kg sẽ được cố định vào mẫu cách điểm gắn 0,5m.Dòng điện khoảng 0,1 A phải chạy qua dây dẫn.Trọng lượng sẽ được nâng lên đến điểm gắn và thả xuống, năm lần.
Mẫu phải được uốn ngược và xuôi theo hướng vuông góc với mặt phẳng của các trục của ruột dẫn, hai vị trí cực đại tạo một góc 90° về cả hai phía của phương thẳng đứng.
Uốn là một chuyển động qua 180° với thử nghiệm, điều này phải được lặp lại với hai mẫu bổ sung, cả hai mẫu sau đó phải phù hợp với thử nghiệm lặp lại.
Các thông số kỹ thuật
| Tiêu chuẩn áp dụng | IEC 60227-1 |
| Điều khoản áp dụng | 5.6.3.2, 5.6.3.3 |
| Trạm kiểm tra độ uốn | Áp dụng cho 40mm ~ 130mm một nhóm, |
| Trạm kiểm tra cho giật | Áp dụng cho 160mm ~ 500mm một nhóm |
| phương pháp ổ đĩa | động cơ điều khiển |
| Phương pháp điều khiển | Điều khiển PLC, thao tác trên màn hình cảm ứng |
| góc uốn | Hướng tích cực và tiêu cực: 0-360 °, cài đặt sẵn màn hình cảm ứng |
| Bán kính vật cố định uốn | R2.5mm, R80mm, R120mm, R200mm |
| tỷ lệ uốn | 0～65rpm, có thể cài đặt trước |
| thời gian uốn | 0～999999, số đặt trước bộ nhớ sáu chữ số |
| Tải trọng uốn | 500g, 50N, 75N, 100N |
| lần giật | 0～999999, số đặt trước bộ nhớ sáu chữ số |
| ốctải trọng | 500g |
| tải hiện tại | 100mA ± 10mA |
