| Tên thương hiệu: | Sinuo |
| Số mẫu: | SN1112E |
| MOQ: | 1 |
| giá bán: | Customized |
| Điều khoản thanh toán: | T / T |
| Khả năng cung cấp: | 30 bộ / tháng |

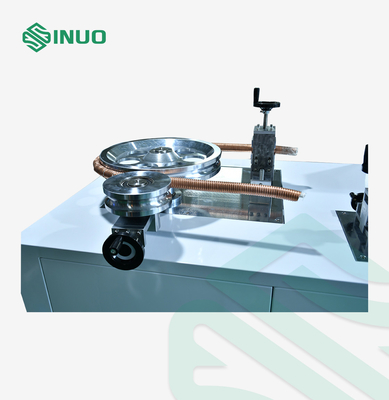

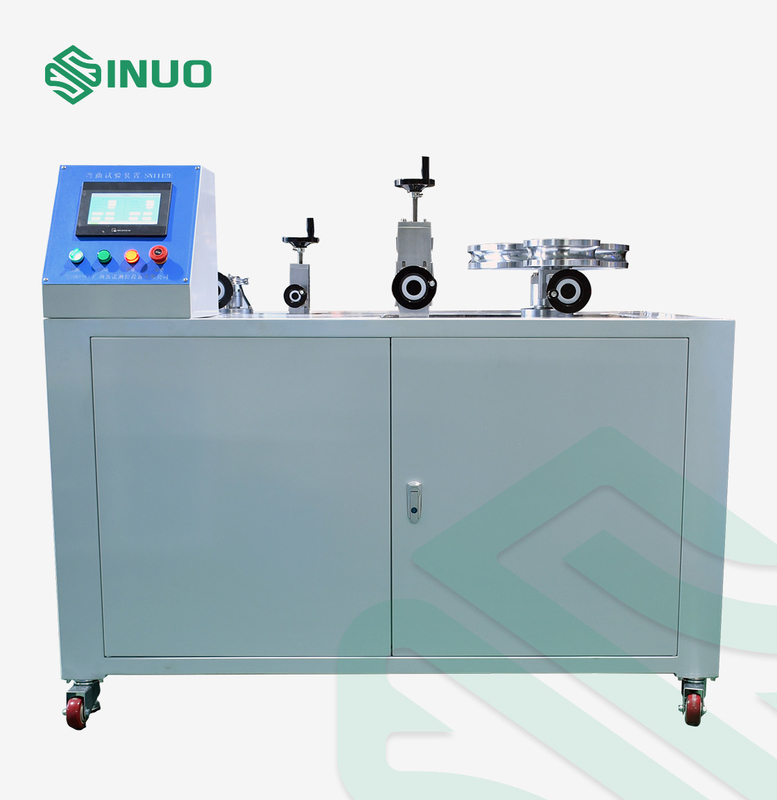

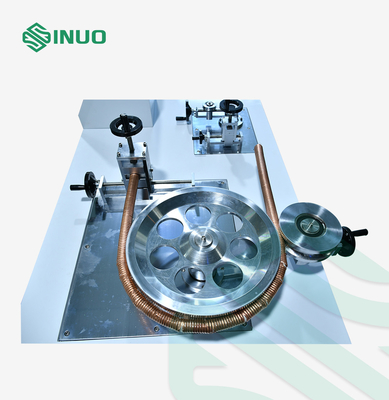

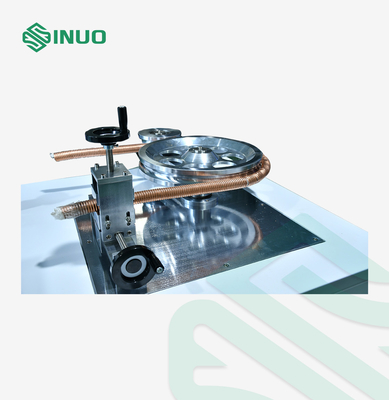

Thiết bị kiểm tra uốn cho cáp xe điện
Các tiêu chuẩn và điều khoản tuân thủ
IEC 60702-1 điều 13.6, và v.v.
Tổng quan về thiết bị
Thiết bị thử nghiệm uốn được thiết kế và sản xuất theo yêu cầu tiêu chuẩn của IEC 60702-1 điều 13.6, v.v. Nó được sử dụng để kiểm tra tính năng uốn của cáp đi dây chung cách điện lõi đồng hoặc hợp kim đồng có vỏ bọc khoáng sản để xác minh độ tin cậy của chúng.
Nó sử dụng động cơ để điều khiển bàn xoay quay.Đối với cáp 500V, điện áp 750V và đối với cáp 750V phải đặt điện áp 1250V, trong 15 min trong mỗi trường hợp, giữa các ruột dẫn và giữa ruột dẫn và vỏ bọc.Đối với cáp có đường kính đến và bằng 14mm, mẫu phải được kẹp và uốn quanh trục gá thích hợp sao cho cáp tạo thành một nửa vòng tròn được kéo dài bởi hai phần thẳng (thao tác 1a).Áp suất kẹp phải được giải phóng và trong khi vẫn ở trong đồ gá, mẫu phải được quay 180 ° quanh trục dọc của phần không có tâm cho đến khi nó trở lại ở dạng nửa vòng tròn được kéo dài bởi hai phần thẳng (thao tác 1b ).
Các thông số kỹ thuật
| Tiêu chuẩn áp dụng | IEC 60702-1 |
| Điều khoản áp dụng | 13,6 |
| Nguồn cấp | AC380V ± 10% / 50-60Hz, 2.0kW |
| Phương thức lái xe | Động cơ điều khiển |
| Trạm kiểm tra |
Hai trạm độc lập Trạm uốn bánh xe nhỏ: thích hợp cho nhóm 40mm ~ 130mm; Trạm uốn bánh xe lớn: thích hợp cho nhóm 160mm ~ 500mm |
| Các bài kiểm tra | Hướng uốn: hướng dương và hướng âm |
| Phương pháp kẹp mẫu | Kẹp cơ học, vị trí điểm kẹp có thể điều chỉnh |
| Góc uốn |
Chiều dương 180 °; Hướng tiêu cực 180 ° |
| Các thông số kỹ thuật của bánh xe uốn (mm) | 40, 60, 80, 100, 120, 130, 160, 200, 250, 300, 350, 400.500.Mỗi thông số kỹ thuật phù hợp với 4 PCS. |
| Tần số uốn | Hơn 1 lần / phút |
| Thời gian uốn | 0 ~ 999999, màn hình cảm ứng có thể được cài đặt trước |
| Kích thước thiết bị | Xấp xỉ 1400 × 1000 × 1300 (mm) (W * H * D) |
| Trọng lượng thiết bị | 250kg |
