| Tên thương hiệu: | Sinuo |
| Số mẫu: | SN8812 |
| MOQ: | 1 |
| Điều khoản thanh toán: | T / T |
| Khả năng cung cấp: | 10 bộ / tháng |

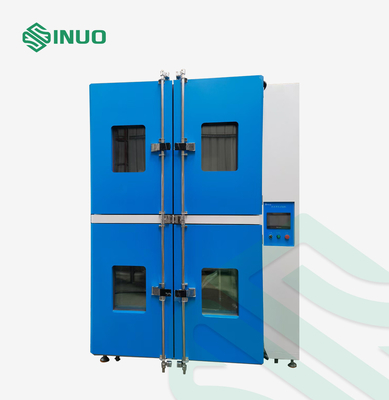

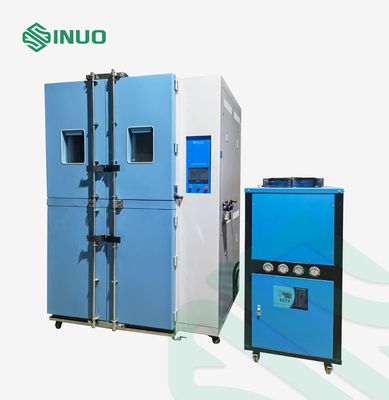

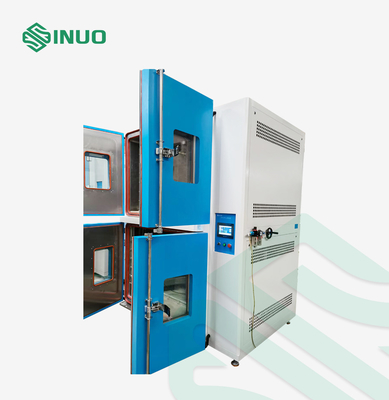

ISO 16750-4 Thiết bị kiểm tra va đập nước đá cho thiết bị điện tử phương tiện giao thông đường bộ
Các tiêu chuẩn và điều khoản được tuân thủ
ISO 16750-4: 2013 Phương tiện giao thông đường bộ - Điều kiện môi trường và thử nghiệm đối với thiết bị điện và điện tử - Phần 4: Tải trọng khí hậu, điều khoản 5.4 từ Hình 4 đến Hình 6.
Tổng quan về thiết bị
Thiết bị Tích hợp Kiểm tra Ngập nước + Chống sốc nước đá được thiết kế và sản xuất theo các yêu cầu tiêu chuẩn của ISO 16750-4: 2013, điều 5.4, v.v.
Sản phẩm này thích hợp cho các sản phẩm có thể bị xả nước dưới các nhiệt độ môi trường khác nhau trong quá trình vận chuyển, bảo quản hoặc sử dụng.Nước đến từ mưa lớn, gió và mưa lớn, hệ thống phun nước, văng bánh xe, xả nước hoặc sóng dữ dội.Đối với các chỉ số hoạt động và quản lý chất lượng.
Các thông số kỹ thuật
| Kích thước buồng bên trong |
1000 * 1000 * 1000 (W * D * H) Có thể được tùy chỉnh |
| Kích thước buồng ngoài | Khoảng1800 * 1450 * 1965mm (W * D * H), tùy thuộc vào kích thước thực tế |
| Các thông số kiểm tra nước đá bắn tung tóe | |
| Số chu kỳ | 100 chu kỳ |
| Thời gian giữ Thtại Ttối đa | 1 giờ hoặc cho đến khi đạt được sự ổn định nhiệt độ DUT |
| Thời lượng chuyển đổi | <20 giây (để chuyển đổi thủ công DUT giữa nhiệt độ lưu trữ và bắn tung tóe) |
| Kiểm tra chất lỏng | Nước khử ion với 3% bụi Arizona mịn theo ISO 12103-1;5% NaCL có thể được thêm vào (do người dùng cung cấp) |
| Nhiệt độ nước | 0 ℃ ～ + 4 ℃ (máy nén lạnh + máy bơm nước khuấy) |
| Độ phân giải nhiệt độ | 0,1 ℃ |
| Sự dao động nhiệt độ | ± 0,5 ℃ |
| Nhiệt độ đồng đều | ± 2 ℃ |
| Sử dụng các điều kiện môi trường | Nhiệt độ môi trường là + 25 ℃, độ ẩm tương đối nhỏ hơn hoặc bằng 85% RH, giá trị được đo trong điều kiện không có mẫu trong buồng thử nghiệm. |
| Dòng nước | (3L ～ 4L) / 3 giây (thời lượng giật gân) |
| Số lượng vòi phun | 3 CÁI, Khoảng cách giữa mỗi vòi 300mm |

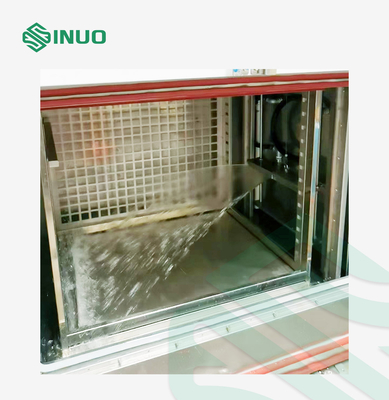

| Phương pháp Splash | Vòi phun phun mẫu theo chiều ngang |
| Định hướng của DUT | Như trong xe |
| Khoảng cách từ máy bay phản lực và bề mặt DUT | 325 ± 25mm (nước sẽ được áp dụng trên toàn bộ chiều rộng của DUT) |
| Kiểm tra độ chìm | |
| Số chu kỳ | 10 chu kỳ |
| Thời gian giữ Thtại Ttối đa | 1 giờ hoặc cho đến khi đạt được sự ổn định nhiệt độ DUT |
| Thời lượng chuyển đổi | <20S |
| Kiểm tra chất lỏng | Nước khử ion;5% NaCL có thể được thêm vào (do người dùng cung cấp) |
| Nhiệt độ nước | 0 ℃ ～ + 4 ℃ |
| Độ phân giải nhiệt độ | 0,1 ℃ |
| Sự dao động nhiệt độ | ± 0,5 ℃ |
| Nhiệt độ đồng đều | ± 2 ℃ |
| Thời gian ngâm | 5 phút |
| Định hướng của DUT | Như trong xe |
| Cấu trúc thiết bị | |
| Vật liệu buồng |
Vật liệu khoang bên trong: thép không gỉ SUS316 # dày 1,2mm Vật liệu buồng ngoài: Thép không gỉ SUS304 # dày 1,0mm |
| Cung cấp nước | Nó có thể được kết nối trực tiếp với đường ống nước máy và áp lực cấp nước được yêu cầu là ≧ 2kgf / cm2 |
|
Chuẩn bị nước ngâm (Do người dùng trang bị) |
Nước bùn là 3% bột Arizona (Lưu ý: Nếu khách hàng có nhu cầu sử dụng nước khử ion trung bình để xét nghiệm, vui lòng mang theo máy lọc nước tinh khiết của riêng mình) |
| Thiết bị bảo vệ an toàn | |
| Máy bơm nước phun | Bảo vệ quá tải, ngắn mạch |
| Nguồn cấp | Bảo vệ rò rỉ, bảo vệ quá tải và ngắn mạch |
| Động cơ khuấy | Bảo vệ quá tải, ngắn mạch |
| Điều kiện cung cấp điện và cung cấp điện | AC380V ± 10% V (ba pha năm dây);50Hz |
