| Tên thương hiệu: | Sinuo |
| Số mẫu: | SN8810D |
| MOQ: | 1 |
| giá bán: | Customized |
| Điều khoản thanh toán: | T / T |
| Khả năng cung cấp: | 20 bộ / tháng |
IEC 60068-2-52 Phòng thử nghiệm sương mù muối hợp chất Kb
Các tiêu chuẩn & điều khoản tuân thủ
Thiết bị kiểm tra phun muối hợp chất được thiết kế và sản xuất theo yêu cầu tiêu chuẩn của IEC 60068-2-52, ISO, IEC, ASTM, DIN, JIS, v.v.

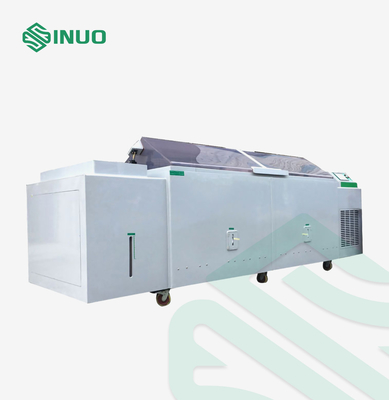

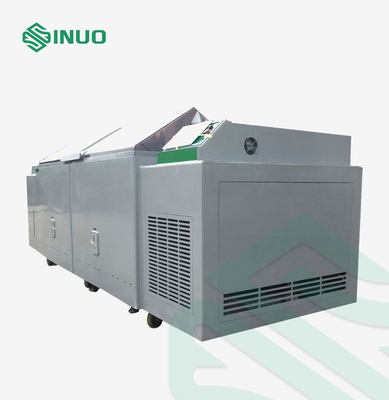

Tổng quan về thiết bị
Buồng thử nghiệm là nơi gần nhất với điều kiện tự nhiên thực tế trong thử nghiệm ăn mòn cấp tốc.Nó được mô phỏng theo các điều kiện gặp phải trong môi trường tự nhiên: chẳng hạn như phun muối, sấy khô bằng không khí nóng (tùy chọn), độ ẩm, nhiệt độ thấp, v.v. và có thể được kết hợp theo bất kỳ thứ tự nào trong thử nghiệm theo chu kỳ.Các hạng mục thử nghiệm chính được thử nghiệm trong môi trường thay đổi mạnh mẽ, chẳng hạn như: phụ tùng ô tô, thiết bị hàng không, vật liệu xây dựng, màng phủ, thiết bị điện, v.v.
Nguyên tắc làm việc:
(1) Hệ thống phun muối
Hệ thống phun muối bao gồm bình dung môi, bơm từ trường biến tốc, hệ thống khí nén, bình chứa nước, tháp phun, các đầu phun… Bơm lấy nước từ thùng chứa vào phòng thử, ống gia nhiệt có tác dụng cung cấp độ ẩm và nhiệt độ cần thiết trong buồng, đồng thời dung dịch muối được phun sương bằng khí nén.Tháp phun có thể tháo rời để dễ dàng tháo rời và rửa sạch.Ở trạng thái phun muối, khi công tắc mực nước thấp của ngăn chứa nước phát hiện mực nước thấp, bộ phận làm nóng ngăn chứa nước sẽ tắt và ngừng phun.Thiết bị mực nước tự động đổ đầy nước bằng cách bật van điện từ phun nước cho đến khi công tắc mực nước cao phát hiện mực nước cao.Khi van điện từ phun nước dừng lại, đường ống sưởi ấm bắt đầu hoạt động.Khi chương trình đạt yêu cầu sẽ phun tự động.
(2) Hệ thống sấy
Hệ thống sấy bao gồm quạt gió, bộ sưởi không khí, bộ khuếch tán, đường ống, v.v. Với chức năng sấy, quạt gió đưa không khí trong nhà vào hộp thông qua bộ sưởi không khí, do đó tạo ra môi trường độ ẩm thấp trong buồng.Nhiệt độ của tủ được kiểm soát bởi máy tạo độ ẩm và máy sưởi không khí.Quạt gió với thể tích không khí lớn cũng có thể thay đổi nhiệt độ rất nhanh, để nhận ra chức năng tuần hoàn nhanh.Đồng thời, khi nhiệt độ đạt yêu cầu, nếu chênh lệch độ ẩm lớn, máy tạo ẩm cũng sẽ xuất một phần công suất để bù lại độ ẩm trong buồng.
(3) Hệ thống độ ẩm
Hệ thống độ ẩm bao gồm máy tạo hơi nước, lò thổi, mạch nước, thiết bị ngưng tụ, v.v. Theo chức năng độ ẩm, bằng cách làm bay hơi nước nóng vào bể, thân bể duy trì độ ẩm tương đối.Nó cũng có thể giữ nhiệt độ thích hợp trong buồng thông qua sự kết hợp giữa bộ gia nhiệt của bộ tạo hơi nước và bộ phận làm lạnh của máy nén.Khi nhiệt độ đạt yêu cầu cài đặt, nếu độ ẩm quá cao dàn ngưng tụ sẽ giảm độ ẩm.Ngược lại, nếu độ ẩm quá thấp, máy tạo ẩm sẽ xuất một phần công suất để điều chỉnh độ ẩm trong buồng.
Các thông số kỹ thuật
| khối lượng danh nghĩa | 324L hoặc có thể được tùy chỉnh |
| Kích thước hiệu quả của hộp bên trong | 90×60×60 cm (L×R×H)hoặc có thể được tùy chỉnh |
| kích thước bên ngoài | Xấp xỉ210×125×120 cm (L×R×H)hoặc có thể được tùy chỉnh |
| Trọng lượng | Xấp xỉ100㎏ |
| tối đa.sức mạnh | 6KW |
| tối đa.hiện hành | 30A |
|
điều kiện cung cấp điện |
AC 220V Một pha hai dây + nối đất bảo vệ;biên độ dao động điện áp cho phép ±10%V; Dải dao động tần số cho phép 50 ± 0,5HZ;Bộ nguồn TN-S hoặc bộ nguồn TT Điện trở nối đất bảo vệ nhỏ hơn 4Ω Công tắc nguồn hoặc không khí phải được cấu hình cho thiết bị này tại vị trí lắp đặt và công tắc này phải kiểm soát độc lập việc sử dụng thiết bị |
| Thông số hiệu suất | |
| Điều kiện môi trường |
1. Nhiệt độ môi trường là 5 ～ 30 ℃, độ ẩm tương đối ≤85% RH; 2. Địa điểm lắp đặt phải bằng phẳng, không rung lắc; 3. Thiết bị cần để xa nguồn nhiệt, chất dễ cháy nổ; 4. Vị trí lắp đặt không được tiếp xúc trực tiếp với ánh sáng mặt trời và phải duy trì lưu thông không khí trong nhà; 5. Vị trí lắp đặt thiết bị cần phải sạch sẽ, không được lắp đặt ở những nơi nhiều bụi hoặc cửa thoát bụi. |
| Phạm vi nhiệt độ và độ ẩm |
phòng mẫunhiệt độ: RT ～ 60 ℃ thùng bão hòanhiệt độ: RT ～ 63 ℃ Độ ẩm tương đối 30% -98% RH |
| Độ nóng |
Nhiệt độ phòng mẫu RT → + 50 ℃ ≤60 phút nhiệt độ củathùng bão hòaRT → + 63 ℃ ≤60 phút |
| Các thông số kỹ thuật chính |
Độ phân giải nhiệt độ: 0,1 ° C Độ đồng đều nhiệt độ: ± 2 ℃ Biến động nhiệt độ: ± 0,5 ℃ Lưu lượng phun (m1/80cm2/h) 1.0～2.0 (thu thập ít nhất 16 giờ và lấy giá trị trung bình) Áp lực phun: 1.00 ± 0.01kgf/cm2 Giá trị PH của thuốc: trung tính 6,0 ～ 7,0 axit 3,0 ～ 3,1 Giá trị PH của dung dịch phun: trung tính 6,5 ～ 7,2 có tính axit 3,1 ～ 3,3 Thời gian điều khiển: 1S ~ 9999H có thể cài đặt tùy ý Lưu ý: Việc mất carbon dioxide trong dung dịch trong quá trình phun có thể làm thay đổi giá trị pH.Các giải pháp sau đây có thể được sử dụng để tránh thay đổi giá trị pH, ví dụ: dung dịch được đun nóng đến trên 35 ° C trước khi cho vào thiết bị thử nghiệm hoặc có thể chuẩn bị dung dịch bằng nước sôi mới để giảm hàm lượng carbon dioxide trong dung dịch.Thử nghiệm độ axit hoặc thử nghiệm phun muối tăng tốc bằng đồng có thể đảm bảo giá trị pH của dung dịch phun, giá trị pH của dung dịch cấu hình có thể được điều chỉnh thành 2,8 ～ 3,0 và kiểm tra xem dung dịch và / hoặc chất tan có đáp ứng yêu cầu hay không. |
| Kết cấu | |
| cấu trúc buồng |

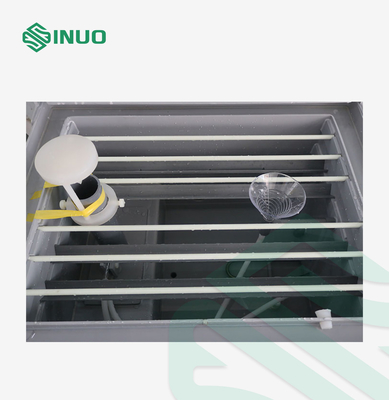

Thông qua các tấm nhựa PVC nhập khẩu, có độ dày 8 mm và khả năng chịu nhiệt độ 85 ° C. Nắp niêm phong buồng sử dụng tấm acrylic nhập khẩu, độ dày 6 mm. Chai bổ sung thuốc thử sử dụng tính năng phát hiện mực nước ẩn, dễ làm sạch và không dễ bị vỡ. Thùng khí áp suất sử dụng thùng chịu áp suất cao bằng thép không gỉ SUS304 # để giữ nhiệt tốt. Giá đỡ vật liệu thử nghiệm thông qua giá đỡ chỉ mục mặt phẳng và có thể điều chỉnh góc. Buồng thử nghiệm được bịt kín bằng nước để đảm bảo khí ăn mòn trong buồng không bị rò rỉ Buồng điều khiển và buồng thử nghiệm được tích hợp, và cấu trúc bên trái và bên phải dễ vận hành. Cấu trúc tách nước và điện được sử dụng để ngăn chặn hiệu quả nước xâm nhập vào buồng điều khiển điện để làm hỏng các phụ kiện |
| nắp buồng | Nắp niêm phong của buồng được làm bằng tấm acrylic nhập khẩu với độ dày 6 mm.Nó được chế tạo thành một nắp bịt kín góc 100° ở trên cùng, giúp ngăn chặn hiệu quả các giọt nước ngưng tụ rơi trên bề mặt mẫu trong quá trình thử nghiệm để ảnh hưởng đến kết quả thử nghiệm. |
| Bảng điều khiển | Màn hình cảm ứng nhập khẩu, bộ điều khiển nhiệt độ và độ ẩm, đồng hồ đo áp suất, công tắc nguồn. |
| Tủ điều khiển phân phối điện | Van điện từ nước, van điện từ phun sương, van điện từ khử sương mù, tổng đài, quạt giải nhiệt, máy nén, bình ngưng tụ, tạo ẩm, bảo vệ quá nhiệt, gầu áp suất bão hòa khí, điều chỉnh phun sương |
| Hệ thống nhiệt | Áp dụng phương pháp sưởi ấm không khí, ống sưởi hợp kim titan, tấm sưởi điện chống ăn mòn 316L và hệ thống sưởi được điều khiển bằng PID để đạt được trạng thái cân bằng nhiệt độ |
| Hệ thống cấp nước |
1. Bổ sung bể chứa nước và xô áp suất: hệ thống điều khiển bổ sung nước thủ công và tự động, có thể kết nối với đường ống nước để tự động kiểm soát việc bổ sung nước hoặc bổ sung nước thủ công, rất dễ sử dụng Lưu ý: Nếu nước máy có quá nhiều tạp chất hoặc có tính axit và kiềm thì phải lắp bộ lọc ở đầu nước vào. 2. Bổ sung dung dịch: sử dụng bể lớn được che giấu, bổ sung thủ công |
| Hệ thông thoat nươc | Điều khiển van xả, phương pháp thoát nước thủ công |
| hệ thống phun |

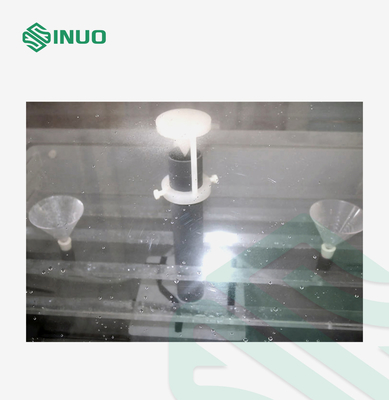

Muối được hấp thụ theo nguyên tắc Bernut và nguyên tử hóa, và mức độ nguyên tử hóa đồng đều Không kết tinh khối để đảm bảo tiêu chuẩn thử nghiệm liên tục Vòi phun được làm bằng thủy tinh đặc biệt Tháp phun côn có thể điều chỉnh có thể phân tán phun hiệu quả để đảm bảo lượng phun đồng đều và kiểm soát lượng phun |
| phương pháp phun | Liên tục, gián đoạn |
| hệ thống tạo ẩm |
1. Kiểm soát mực nước thông qua điều khiển bóng nổi cơ học để ngăn ngừa sự cố điện tử 2. Hệ thống cấp nước sử dụng hệ thống cấp nước tự động, phù hợp với hoạt động liên tục của máy. |
| hệ thống hút ẩm | Máy nén công suất cao hoàn toàn kèm theo của Pháp Taikang 1 bộ, tất cả bình ngưng bằng đồng, thiết bị bay hơi phủ nano chống ăn mòn, quạt tuabin phủ nano chống ăn mòn. |
| hệ thống cung cấp không khí | Áp suất phun được điều chỉnh theo hai giai đoạn 1kg/cm2.Khí nén được điều chỉnh 2kg/cm2 vào thùng bão hòa để gia nhiệt lần 1, sau đó điều chỉnh 1kg/cm2 lần 2. |
| Hệ thống xả sương |
Thiết bị loại bỏ sương mù cân bằng áp suất hoàn toàn tự động, chỉ cần kết nối ống xả sương và tự động xả sương theo áp suất trong buồng Công tắc nút khử sương thủ công, chỉ cần nhấp vào nút này trước khi mở nắp buồng thử để nhanh chóng loại bỏ sương trong nhà Lưu ý: Ống xả của máy phải được kéo dài ra khu vực thoáng ngoài trời, tránh áp sát vào các vật dụng dễ ăn mòn, tránh để máy xả sương ăn mòn các vật dụng khác.Không được có những chỗ lượn sóng trong ống xả sương mù, để tránh nước ngưng tụ trong ống xả sương làm tắc ống xả sương, không thể xả thải hiệu quả. |
| Hệ thống điều khiển điện | |
| Bộ điều khiển nhiệt độ và độ ẩm |
1. Bộ điều khiển nhiệt độ thông minh của máy vi tính, giao diện hoạt động đồ họa, màn hình độ phân giải cao, cấu trúc lệnh kiểu menu.Người dùng có thể lập trình thiết lập theo nhu cầu riêng hoặc yêu cầu tiêu chuẩn của họ, để buồng thử nghiệm có thể tự động hoàn thành một số điều kiện môi trường cần thiết theo chương trình và một số yêu cầu tiêu chuẩn của chuỗi chu trình. 2. Trên giao diện vận hành, khách hàng có thể lập trình và sửa đổi các thông số cài đặt một cách độc lập.Và theo dõi thời gian thực các bước kiểm tra, thời gian kiểm tra, nhiệt độ kiểm tra, độ ẩm kiểm tra, số chu kỳ, nhiệt độ thùng bão hòa và các dữ liệu kiểm tra liên quan khác được hiển thị trực tiếp ở dạng kỹ thuật số trên giao diện vận hành 3. Với các chức năng thực thi điểm cố định và có thể lập trình, kích hoạt cuộc hẹn, cài đặt độ dốc khởi động nóng và lạnh, có thể cung cấp các thông số vận hành. 4. Hệ thống kiểm soát báo động an toàn đa dạng: mực nước thấp, quá nhiệt, quá tải… có thêm đèn cảnh báo. 5. Hiển thị biểu đồ nhiệt độ và độ ẩm: nhiệt độ và độ ẩm thực tế trong tủ được biểu thị bằng đồ họa và được so sánh với giá trị do người dùng đặt, có thể giúp tìm ra lỗi kiểm tra. 6. Nhiều hệ thống bảo vệ an toàn;cảnh báo quá nhiệt mực nước thấp, bảo vệ nhiệt độ buồng, v.v., có thể đảm bảo buồng thử nghiệm không bị hư hỏng. |
| Chế độ đầu vào nhiệt độ | Chạm vào đầu vào |
| hiển thị nhiệt độ | Có thể hiển thị giá trị cài đặt nhiệt độ và giá trị nhiệt độ thực tế |
| hệ thống thời gian | Đơn vị: giây, phút, mười phút, giờ, mười giờ có thể chuyển đổi, thời gian tối đa là 9999 giờ, thời gian tối thiểu là 1 giây |
| Phương pháp cài đặt thời gian | Chạm vào đầu vào |
| chế độ hoạt động | Vận hành giá trị cố định, vận hành chương trình |
| đo nhiệt độ | Kháng bạch kim PT100 |
| Phương pháp kiểm soát nhiệt độ | PID bão hòa chống tích phân, phương pháp kiểm soát nhiệt độ cân bằng BTC (thiết bị kiểm tra nhiệt độ) |
| Thiết bị bảo vệ an toàn | |
| Phòng kiểm tra | Bảo vệ quá nhiệt |
| thùng bão hòa | Bảo vệ quá nhiệt, bảo vệ thiếu nước |
| Hệ thống nhiệt | Ống sưởi khô cháy, cấp nước bất thường |
| Nguồn cấp | Bảo vệ rò rỉ, bảo vệ quá tải và ngắn mạch |
| Yêu cầu về môi trường lưu trữ | Nhiệt độ môi trường nên được giữ trong khoảng 0 ℃ ～ + 35 ℃ |
| Yêu cầu trang web cài đặt | Khoảng cách giữa bên trái và bên phải và bức tường phía sau của hộp kiểm tra không được nhỏ hơn 600mm so với bức tường và khoảng cách từ phía trước đến bức tường không được nhỏ hơn 800mm. |
