Thiết bị kiểm tra bảo vệ chống xâm nhập IP5X IP6X Phòng kiểm tra bụi IP56 IEC 60529

IEC 60529 Bảo vệ IP56 Chống lại Vật thể lạ Phòng Thử nghiệm Bụi

Các tiêu chuẩn và điều khoản tuân thủ

IEC60529: 2013 “Mức độ bảo vệ được cung cấp bởi vỏ bọc (mã IP)” IP5 & IP6.

Tổng quan về thiết bị

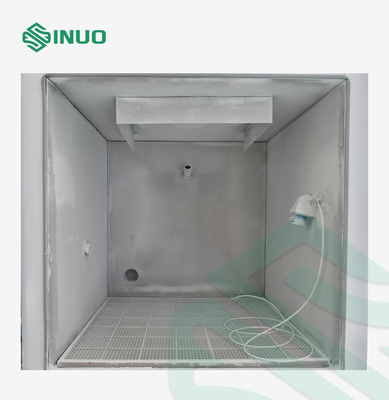

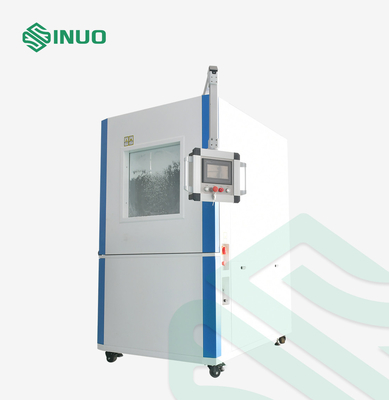

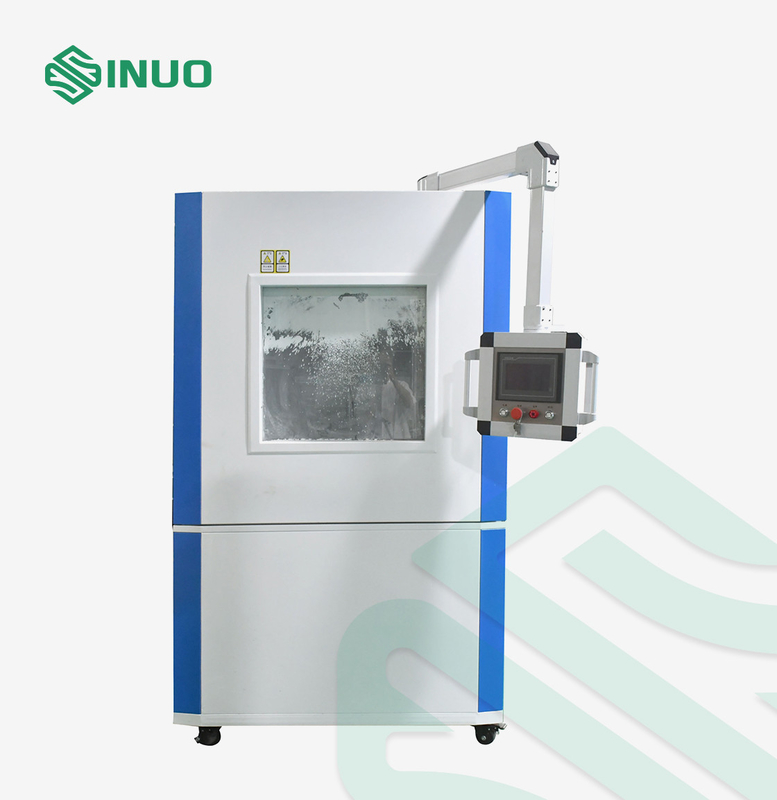

Kết cấu:Máy sử dụng cấu trúc buồng kín, thiết bị vận hành giao diện người-máy bị treo, cửa sổ trực quan lớn, thử nghiệm luân chuyển bên trong tủ.Buồng bên trong sử dụng một tấm gương và một thiết kế ống dẫn khí đặc biệt, đảm bảo tạo ra một dòng khí có nồng độ tiêu chuẩn trong buồng, có một thiết bị hút chân không được bố trí.

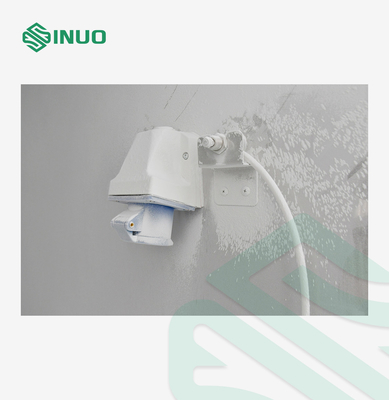

Cấu tạo chính gồm buồng ngoài, buồng trong, cổng hút bụi, phễu tái chế bụi, thiết bị thổi bụi tuần hoàn, hệ thống hút bụi, bể chứa bụi, van dòng chảy, hệ thống gia nhiệt, cánh dòng chảy ngược, phích cắm bảo vệ.

Mẫu và Hạn chế:Sản phẩm điện và điện tử, ô tô và phụ tùng xe máy, phớt, đèn

Đăng kí:Để xác minh hiệu suất của việc sử dụng, lưu trữ và vận chuyển các sản phẩm điện tử, ô tô và phụ tùng xe máy, phớt và đèn trong môi trường bụi, để xác định các tác động có hại có thể xảy ra đối với sản phẩm do các hạt mang theo dòng không khí.

Nguyên tắc:Có một phễu hình nón với cổng hút bụi ở phía dưới;cổng hút của quạt tuần hoàn tuabin cao áp được lắp đặt tại cổng hút bụi (ở phía dưới), bụi được thu gom được đưa lên phía trên của buồng trong và tự do rắc từ trên xuống dưới.

Nó có thể mô phỏng một điều kiện môi trường không khí mở, nhiều bụi do môi trường tự nhiên gây ra hoặc do những xáo trộn của con người như chuyển động của xe.

Môi trường sử dụng:Nguồn cung cấp: AC380V ± 5% / 50Hz, 3KVA hoặc phù hợp với yêu cầu cung cấp điện cục bộ của khách hàng

Nơi sử dụng: nhiệt độ 15-35 ° C, độ ẩm tương đối 25% -75%, áp suất khí quyển 86 ~ 106kpa (860 mbar-1060 mbar);Không rung lắc mạnh, không rung, không nhiễu điện từ, không bụi, không nổ và khí ăn mòn, tản nhiệt tốt.

Các thông số kỹ thuật

Người mẫu	SN441-216L	SN441-512L	SN441-1000L
Kích thước buồng	Kích thước bên trong: WDH = 600 × 600 × 600mm	Kích thước bên trong: WDH = 800 × 800 × 800mm	Kích thước bên trong: WDH = 1000 × 1000 × 1000mm
	Kích thước bên ngoài: WDH = 850 × 1050 × 1800mm	Kích thước bên ngoài: WDH = 1050 × 1250 × 2000mm	Kích thước bên ngoài: WDH = 1250 × 1450 × 2200mm
Kiểm soát & Vận hành	PLC & màn hình cảm ứng
Sàng lưới vuông	Đường kính dây danh nghĩa: Ф50µm, chiều rộng danh nghĩa của khoảng cách giữa các dây: 75µm
Bột Talcum	Bột tan khô có thể lọt qua rây lưới vuông
Nồng độ bụi	Lượng bột tan trong buồng thử là 2Kg / m³
Vận tốc không khí	≤2m / s
Đo lưu lương không khí	1-25L / phút, màn hình kỹ thuật số
Thời gian kiểm tra	1 giây ~ 99 H 59 m 59 giây, có thể được cài đặt trước
Thời gian thổi bụi	Thời gian dừng / thổi: 1 giây ~ 99 H 59 m 59 giây, có thể được cài đặt trước
Trình tự thổi	TẮT-BẬT-TẮT
Tốc độ bơm chân không	60-600L / phút
Quạt gió	Quạt ly tâm hoàn toàn bằng nhựa
Thiết bị sưởi ấm	Khung sưởi gốm mới
Sự bảo vệ an toàn	Bảo vệ thứ tự pha, bảo vệ rò rỉ, bảo vệ quá nhiệt, bảo vệ bất thường
