| Tên thương hiệu: | Sinuo |
| Số mẫu: | SN444 |
| MOQ: | 1 |
| giá bán: | Customized |
| Điều khoản thanh toán: | T / T |
| Khả năng cung cấp: | 30 bộ / tháng |
Thiết bị kiểm tra độ ẩm mưa ống dao động IPX3 IPX4
Các tiêu chuẩn & điều khoản tuân thủ
IEC60529:2013 “Mức độ bảo vệ được cung cấp bởi vỏ bọc (mã IP)” IPX3 & IPX4, hình 4.
Tổng quan về thiết bị
Mẫu và Hạn chế:Sản phẩm điện và điện tử ô tô, phụ tùng xe máy, sản phẩm truyền thông, thiết bị gia dụng, thiết bị chiếu sáng ngoài trời và thiết bị tín hiệu, v.v.

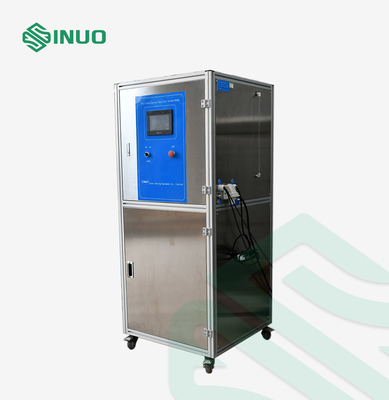

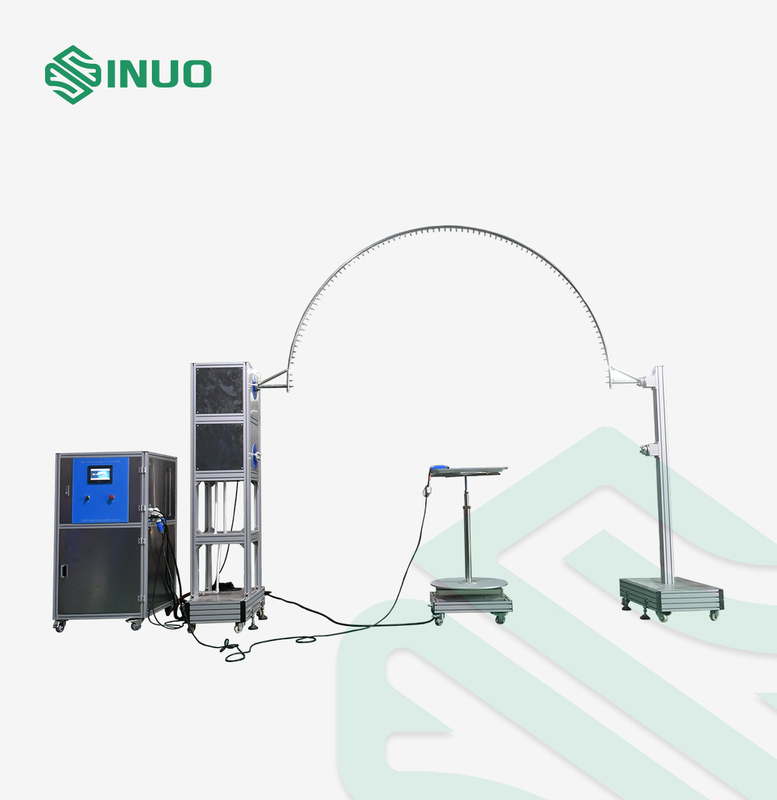

Kết cấu:Thiết bị thử nghiệm bao gồm cơ cấu lắc dao động, tủ điều khiển điện và bàn xoay.Cơ chế lắc dao động là đứng trên sàn, ống dao động được gây ra dao động bằng động cơ.Bàn xoay có tốc độ quay 1 vòng/phút, để làm cho vỏ mẫu được phun theo mọi hướng.Thiết bị kiểm tra được trang bị thiết bị làm sạch bộ lọc nước để tránh tắc nghẽn lỗ kim.Toàn bộ hệ thống này thông qua cấu trúc mở.
Ứng dụng:Để xác minh hiệu suất bảo vệ của vỏ bọc đối với các sản phẩm điện và điện tử của ô tô, phụ tùng xe máy, thiết bị gia dụng, phớt và đèn dưới nước phun và bắn tung tóe ở cấp độ IPX3 và IPX4.
Nguyên tắc:Đảm bảo rằng tốc độ phun nước và bắn tung tóe đạt đến giá trị yêu cầu tiêu chuẩn bằng cách kiểm soát lưu lượng cấp nước, làm cho vỏ của mẫu bị bắn tung tóe theo mọi hướng.
Sử dụng môi trường:
Nguồn điện: AC380V±5%/50Hz, 3KVA hoặc phù hợp với yêu cầu nguồn điện cục bộ của khách hàng.
Nơi sử dụng: nhiệt độ 15-35 ° C, độ ẩm tương đối 25% -75%, áp suất khí quyển 86 ~ 106kpa (860 mbar -1060 mbar), cần trang bị công tắc (hoặc ổ cắm) chiếu sáng và chống rò rỉ, tiếp đất bằng phẳng, chức năng hút và thoát nước phải tốt.
Nguồn nước: nước sạch hoặc nước máy không lẫn tạp chất, được trang bị bộ lọc làm sạch nước.
Các thông số kỹ thuật
| KHÔNG. | Mục | Thông số |
| 1 | Cung cấp nước |
Tốc độ dòng nước＞10L/phút ±5% nước sạch không lẫn tạp chất. Thiết bị này được trang bị bộ phận lọc nước sạch |

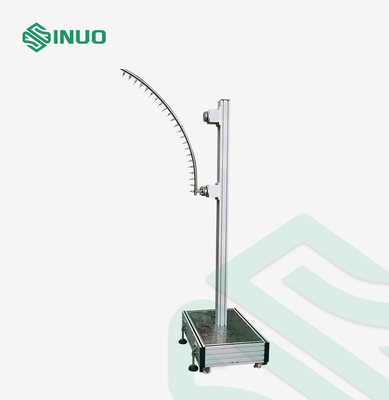

| 2 | Kích thước của ống dao động | Các ống dao động R200mm,R400mm,R600mm,R800mm,R1000mm,R1200mm,R1400mm,R1600mm có thể là tùy chọn, làm bằng thép không gỉ |
| 3 | Lỗ kim | Φ0,4mm |
| 4 | Bao gồm góc của hai lỗ |
IPX3:120° IPX4:180° |
| 5 | Góc xoay ống dao động |
tối đa.Có thể đặt trước ±175° (Lưu ý: tiêu chuẩn yêu cầu IPX3:120°; IPX4:360°, nhưng do trong quá trình thử nghiệm có bàn xoay dưới ống dao động nên không thể đạt được 360° trong quá trình thử nghiệm thực tế, nếu không có bàn xoay thì có thể đạt được 360°) |
| 6 | tốc độ mưa |
IPX3:4s/lần (2×120°); IPX4:12s/lần (2×360°); |
| 7 | Dòng nước | Có thể được đặt theo kích thước của dao động và số lỗ chốt (0,07 L/phútX mỗi lỗ) |
| số 8 | thời gian thử nghiệm | 1-99999S có thể được đặt trước |
| 9 | Máy đo áp suất | 0 ~ 0,25MPa |
| 10 | bàn xoay | Đường kính: Φ600mm, tốc độ quay: 1~5r/min, khả năng chịu lực: ≤30kgs |
| 11 | yêu cầu trang web |
Phòng thử nghiệm chống nước IP chuyên dụng, mặt đất phải bằng phẳng với ánh sáng. Công tắc (hoặc ổ cắm) chống rò nước 10A dùng cho thiết bị.Với chức năng tốt của dòng chảy và thoát nước. Lắp đặt mặt đất. |
| 12 | điều khiển điện | PLC & màn hình cảm ứng |
| 13 | Nguồn cung cấp cho thiết bị này | AC 220V, 60Hz, 2KW hoặc phù hợp với yêu cầu cung cấp điện cục bộ của khách hàng |
| 14 | Cung cấp điện cho mẫu | AC220V, 10A hoặc phù hợp với yêu cầu cung cấp điện cục bộ của khách hàng |
