| Tên thương hiệu: | Sinuo |
| Số mẫu: | SN445 |
| MOQ: | 1 |
| giá bán: | Customized |
| Điều khoản thanh toán: | T / T |
| Khả năng cung cấp: | 30 bộ / tháng |
Phòng thử nghiệm độ ẩm mưa ống dao động theo tiêu chuẩn IEC 60529 IPX3 IPX4
Các tiêu chuẩn & điều khoản tuân thủ
IEC 60529:2013 “Mức độ bảo vệ được cung cấp bởi vỏ bọc (mã IP)” IPX3 & IPX4.
Tổng quan về thiết bị

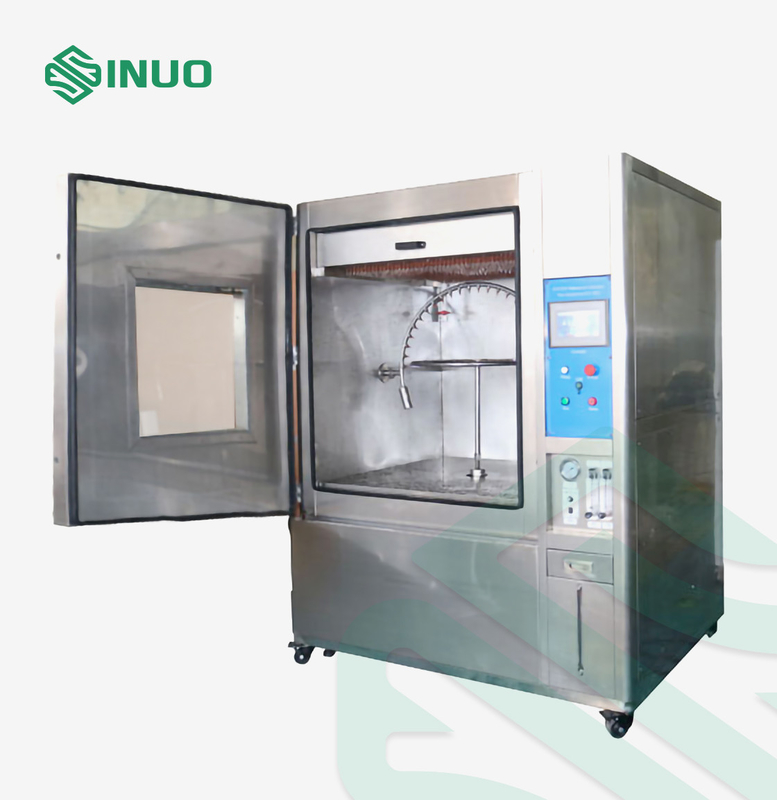

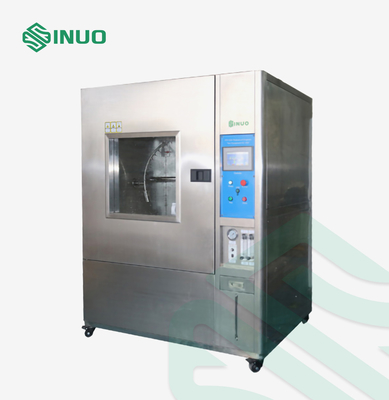

Kết cấu:Thiết bị kiểm tra bao gồm cơ cấu tạo dao động, tủ điện điều khiển và bàn xoay.Cơ chế dao động được gắn trong buồng, ống được tạo ra để dao động bằng động cơ.Bàn xoay có tốc độ quay 1 vòng/phút, làm cho vỏ mẫu bị bắn tung tóe theo mọi hướng.Thiết bị kiểm tra được trang bị thiết bị làm sạch bộ lọc nước để tránh tắc nghẽn lỗ kim.Toàn bộ hệ thống này thông qua cấu trúc buồng.
Ứng dụng:Để xác minh hiệu suất bảo vệ của vỏ bọc đối với các sản phẩm điện và điện tử, ô tô, phụ tùng xe máy, thiết bị gia dụng, phớt và đèn dưới nước phun và bắn tung tóe ở cấp độ IPX3 và IPX4.
Mẫu và Hạn chế:Sản phẩm điện và điện tử, ô tô, phụ tùng xe máy, sản phẩm truyền thông, thiết bị gia dụng, thiết bị chiếu sáng và tín hiệu ngoài trời, v.v.
Nguyên tắc:Đảm bảo rằng tốc độ phun nước và bắn tung tóe đạt đến giá trị yêu cầu tiêu chuẩn bằng cách kiểm soát lưu lượng cấp nước, làm cho vỏ của mẫu bị bắn tung tóe theo mọi hướng.
Sử dụng môi trường:
Nguồn điện: AC220V±5%/50Hz, hoặc phù hợp với yêu cầu nguồn điện cục bộ của khách hàng.
Nơi sử dụng: nhiệt độ 15-35 ° C, độ ẩm tương đối 25% -75%, áp suất khí quyển 86 ~ 106kpa (860 mbar -1060 mbar), cần trang bị công tắc (hoặc ổ cắm) chiếu sáng và chống rò rỉ, tiếp đất bằng phẳng, chức năng hút và thoát nước phải tốt.
Nguồn nước: nước sạch hoặc nước máy không lẫn tạp chất, có trang bị bộ lọc làm sạch nước
Các thông số kỹ thuật
| Kiểm soát & Vận hành | Hệ thống điều khiển thông minh PLC và màn hình cảm ứng |
| Kích thước buồng | Kích thước bên trong: WDH=900×900mm×900mm, |

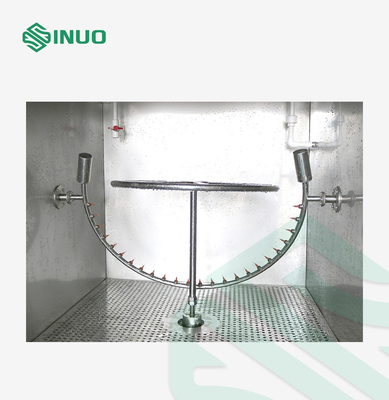

| ống dao động | R200, R400, làm bằng thép không gỉ |
| Khẩu độ lỗ kim | Φ0,4mm |
| Phân phối lỗ phun | IPX3: trên một cung 60° ở hai bên của điểm trung tâm (120°) |
| Chuyển mạch IPX3/4 | Chuyển đổi bằng cách thay đổi một số kim lỗ mù hoặc kim xuyên lỗ nhất định |
| góc dao động | IPX3:120°(±60°)； IPX4:350°(±175°) |
| Tốc độ dao động | IPX3:4s /chu kỳ(2×120°); |
| Dòng nước | 1-10L/phút có thể điều chỉnh |
| Thời gian kiểm tra | 0,01S～99,9 phút, có thể cài đặt trước |

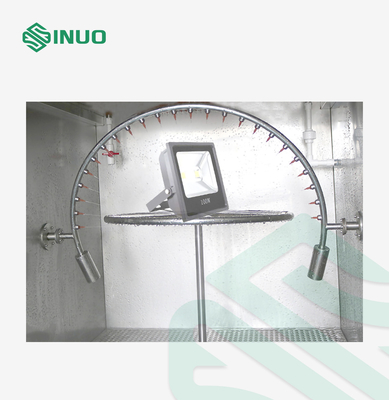

| bàn xoay | Đường kính: Φ400mm, tốc độ quay: 1 vòng/phút, có thể tạm dừng ở 4 góc độ, chiều cao nâng: 350-600mm, tải trọng: ≤50kg |
| Máy đo áp suất | 0 ~ 0,25MPa |
| Hệ thống tuần hoàn nước | Thử nghiệm được xử lý trong buồng, thiết bị có bể chứa nước song song, nước có thể được tái chế.Và khoang bên trong có một thiết bị thu nước, nước phun và bắn thử nghiệm sẽ tự động được thu vào bể chứa nước thông qua khung.Đầu vào nước có thể được điều khiển tự động thông qua van phao trong bể chứa nước, hệ thống có thể phát ra cảnh báo phát hiện mực nước cao và thấp, có thể ngăn chặn hiệu quả máy bơm bị hỏng do thiếu nước khô.Ngoài ra, tại vị trí nước đầu vào còn có thiết bị lọc làm sạch. |
| Sự bảo vệ an toàn | Bảo vệ trình tự pha, bảo vệ rò rỉ, bảo vệ thiếu nước, bảo vệ bất thường. |
