| Tên thương hiệu: | Sinuo |
| Số mẫu: | SN4412 |
| MOQ: | 1 |
| giá bán: | Customized |
| Điều khoản thanh toán: | T / T |
| Khả năng cung cấp: | 30 bộ / tháng |

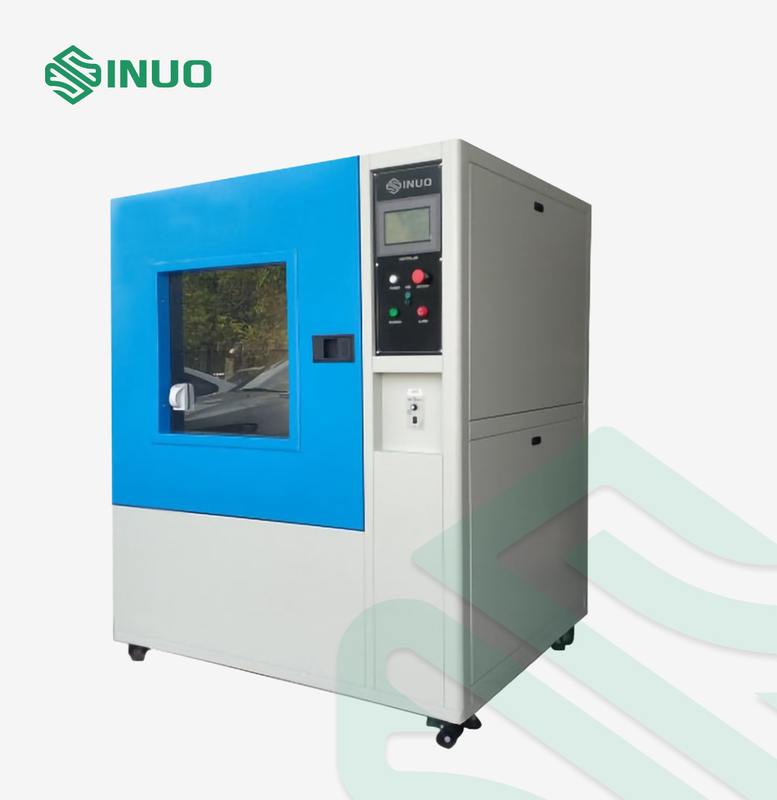

Phòng thử nghiệm vòi phun quạt phun nước nhiệt độ cao áp suất cao IPX9
Các tiêu chuẩn và điều khoản tuân thủ
IEC60529: 2013 “Mức độ bảo vệ được cung cấp bởi vỏ bọc (mã IP)” IPX9, hình 7 đến 12.
ISO20653-2013 “Phương tiện giao thông đường bộ-Mức độ bảo vệ (mã IP) -Bảo vệ thiết bị điện chống lại các vật thể lạ, nước và tiếp cận” hình 7, 8, 9 và bảng 7 (9K) ”
DIN40050-9 “Phương tiện giao thông đường bộ-Mức độ bảo vệ (mã IP) -Bảo vệ chống lại các vật thể lạ, nước và tiếp cận Thiết bị điện> hình 8 và bảng 8 (9K)”
Các thông số kỹ thuật
| Kiểm soát & Vận hành | Hệ thống điều khiển thông minh PLC và màn hình cảm ứng | ||
| Kích thước vát mép |
Kích thước bên trong: WDH = 800 × 800mm × 800mm Kích thước bên ngoài: WDH = 1400 × 1000mm × 1750mm |
Kích thước bên trong: WDH = 1000 × 1000mm × 1000mm Kích thước bên ngoài: WDH = 1600 × 1200mm × 1900mm |
Kích thước bên trong: WDH = 1500 × 1500mm × 1500mm Kích thước bên ngoài: WDH = 2100 × 1700mm × 2400mm |
| Vòi phun quạt | Được sản xuất theo tiêu chuẩn IEC 60529 hình 7, hoặc có thể được tùy chỉnh | ||
| Áp suất tia nước | 8000-10000Kpa | ||
| Dòng chảy tia nước | 14-16L / phút, có thể điều chỉnh | ||
| Góc tia nước | 0 °, 30 °, 60 °, 90 ° | ||
| Thời lượng kiểm tra | 30 giây cho mỗi vị trí | ||
| Tổng thời gian kiểm tra | 0-99H59M59S, có thể được cài đặt trước | ||
| Kiểm tra nhiệt độ nước | 80 ± 5 ° C | ||
| Khoảng cách giữa vòi phun và mẫu |
a) đối với thùng loa nhỏ (kích thước lớn nhất nhỏ hơn 250 mm): R125 ± 25mm b) đối với vỏ lớn (kích thước lớn nhất lớn hơn hoặc bằng 250 mm): R175 ± 25mm |
||
| Lực ảnh hưởng | Thiết lập để đo lực tác động của tia nước theo hình 10 của IEC 60529 | ||
| Bàn xoay | Đường kính: Φ600mm, tốc độ quay: 1-5r / phút, khả năng chịu lực: ≤ 30kgs | ||
| Tải điện để lấy mẫu | Tùy chọn, cung cấp ổ cắm thử nghiệm, AC220V | ||
| Hệ thống tuần hoàn nước | Bài thi được xử lý trong buồng, thiết bị có bể chứa nước bilt-in, nước có thể tái chế.Và khoang bên trong có thiết bị thu nước, nước thử nghiệm được tự động thu vào két chứa nước thông qua khung máy.Nước đầu vào có thể được điều khiển tự động thông qua van phao trong bồn chứa nước, hệ thống có thể đưa ra cảnh báo phát hiện mực nước cao và thấp, giúp ngăn ngừa hiệu quả máy bơm bị hỏng do thiếu nước cạn. | ||
| Sự bảo vệ an toàn | Bảo vệ thứ tự pha, bảo vệ rò rỉ, bảo vệ ngắn mạch, bảo vệ thiếu nước, bảo vệ bất thường. | ||
Tổng quan về thiết bị
Môi trường sử dụng:
Nguồn điện: AC380V ± 5% / 50Hz, 15KVA, hoặc phù hợp với yêu cầu cung cấp điện cục bộ của khách hàng.
Nơi sử dụng: nhiệt độ 15-35 ° C, độ ẩm tương đối 25% -75%, áp suất khí quyển 86 ~ 106kpa (860 mbar -1060 mbar), cần có đèn chiếu sáng và công tắc rò rỉ chống thấm nước (hoặc ổ cắm), mặt đất cần bằng phẳng và chức năng lấy nước và thoát nước phải tốt.
Nguồn nước: nước sạch hoặc nước máy không lẫn tạp chất, có trang bị bộ lọc làm sạch nước.
Mẫu và Hạn chế:Xe chở khách, xe buýt, đèn, xe máy và các bộ phận và linh kiện khác, cũng như các sản phẩm khác cần được thử nghiệm trong môi trường IPX9 (IPX9K).
Kết cấu:

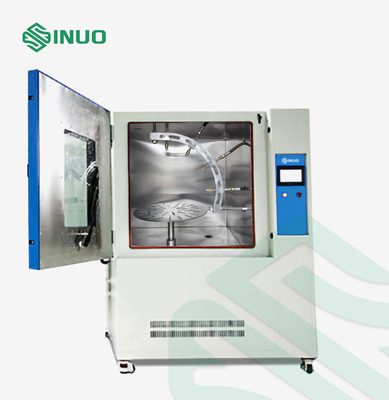

Thiết bị có cấu tạo gồm khung máy, cơ cấu phun nước, nhiệt độ cao áp, mâm xoay và tủ điện điều khiển.
1. Vỏ bên ngoài của buồng được làm bằng thép tấm chất lượng cao.Khoang bên trong và mâm xoay đều được làm bằng thép không gỉ SUS304 để đảm bảo chống thấm nước và chống ăn mòn.Buồng thử nghiệm có hệ thống tuần hoàn nước riêng, bên trong có thiết bị thu nước.Nước thử nghiệm được tự động thu vào thùng chứa nước thông qua khung máy.Nước đầu vào có thể được điều khiển tự động thông qua van phao trong bồn chứa nước, hệ thống có thể đưa ra cảnh báo phát hiện mực nước cao và thấp, giúp ngăn ngừa hiệu quả máy bơm bị hỏng do thiếu nước cạn.

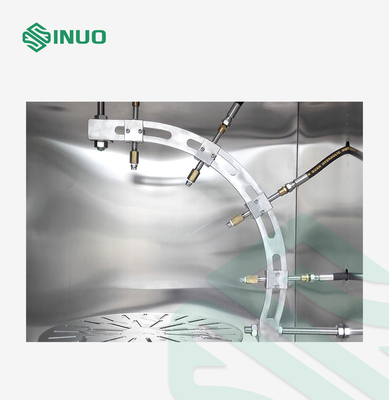

2. 4 đầu phun tiêu chuẩn được lắp đặt ở vị trí 0 °, 30 °, 60 °, 90 ° của khung vòng.
3. Thiết bị điều chỉnh nhiệt làm nóng nước tích hợp đảm bảo nhiệt độ nước thử nghiệm đáp ứng các yêu cầu tiêu chuẩn.Nước cao áp được cung cấp bởi máy bơm nước cao áp thông qua việc chuyển đổi tần số, và lưu lượng nước phun ra có thể được cài đặt trước trên màn hình cảm ứng.

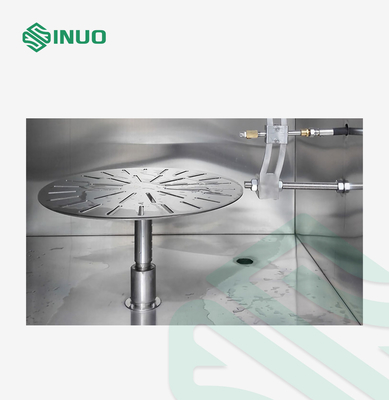

4. Buồng thử nghiệm được trang bị một bàn xoay, bàn xoay được tạo ra để quay bằng động cơ dẫn động với tốc độ quay 1r / phút, để làm cho vỏ bọc được phun từ tất cả các hướng có thể thực hiện được.
5. Việc đun nước, nhiệt độ không đổi, áp suất nước, lưu lượng nước, thời gian phun nước, quy trình chương trình chu kỳ và chuyển động quay của mâm xoay được điều khiển bởi tủ điện điều khiển.
Đăng kí:Để xác minh hiệu suất bảo vệ củacác thành phần củavechile đường, đèn, xe máy và các bộ phận khác dưới áp suất và nhiệt độ cao phun nước ở độ IPX9 (IPX9K).
Nguyên tắc:Đảm bảo rằng tốc độ phun nước đạt đến giá trị yêu cầu tiêu chuẩn bằng cách kiểm soát lưu lượng cấp nước, nhiệt độ và áp suất, vỏ bọc được phun từ tất cả các hướng có thể thực hiện được với dòng nước từ các vòi thử nghiệm tiêu chuẩn như thể hiện trong IEC 60529 hình 7, 8 và 9.
