| Tên thương hiệu: | Sinuo |
| Số mẫu: | SN4413 |
| MOQ: | 1 |
| giá bán: | Customized |
| Điều khoản thanh toán: | T / T |
| Khả năng cung cấp: | 30 bộ / tháng |
IEC 60529 IPX1 ~ 4 Thiết bị thử nghiệm ống dao động và nhỏ giọt mưa thẳng đứng
Các tiêu chuẩn và điều khoản được tuân thủ
IEC60529: 2013 “Mức độ bảo vệ được cung cấp bởi vỏ bọc (mã IP)” IPX1, IPX2, IPX3 & IPX4.
Tổng quan về thiết bị
Đăng kí:Để xác minh tính năng bảo vệ của vỏ đối với các sản phẩm điện tử và điện, ô tô, phụ tùng xe máy, thiết bị gia dụng, phớt và đèn dưới nước nhỏ giọt ở cấp độ IPX1 & IPX2 và nước phun và bắn tung tóe ở cấp độ IPX3 & IPX4.
Mẫu và Hạn chế:Sản phẩm điện và điện tử, ô tô, phụ tùng xe máy, thiết bị gia dụng, sản phẩm truyền thông, thiết bị chiếu sáng và tín hiệu ngoài trời, v.v.

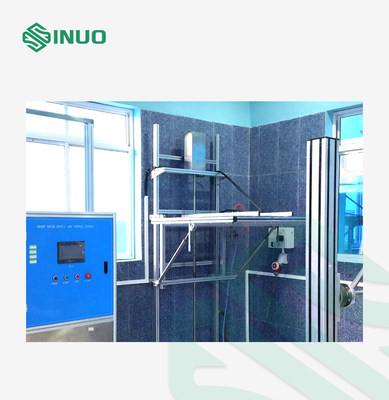

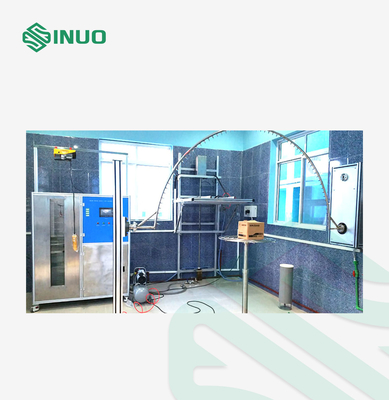

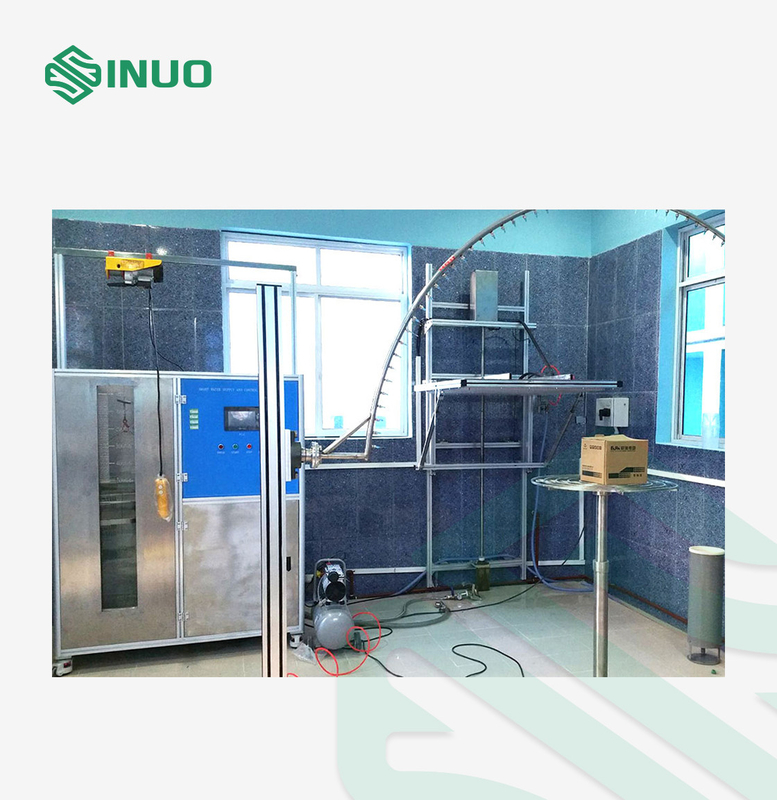

Kết cấu:Thiết bị thử nghiệm bao gồm một cơ cấu nhỏ giọt, một cơ cấu dao động, một tủ điện điều khiển và một bàn xoay.Giá đỡ của hộp nhỏ giọt treo tường và có chức năng chống rơi, có thể nâng hạ điều khiển tự động bằng mô tơ.Một đầu của cơ cấu dao động được gắn trên tường, và đầu kia của cơ cấu dao động được cố định trên giá đỡ sàn, ống được tạo ra dao động bằng cách truyền động của động cơ.Bàn xoay có tốc độ quay 1r / phút, dùng để kiểm tra IPX1 ~ IPX4;bàn xoay có thể nghiêng 15 °, được sử dụng cho thử nghiệm IPX2.Thiết bị thử nghiệm được trang bị thiết bị làm sạch bộ lọc nước để ngăn ngừa tắc nghẽn lỗ kim.Toàn bộ hệ thống này sử dụng cấu trúc kiểu mở.
Nguyên tắc:Đảm bảo rằng tốc độ nhỏ giọt hoặc tốc độ phun đạt đến giá trị yêu cầu tiêu chuẩn bằng cách kiểm soát lưu lượng cấp nước, thiết bị thử nghiệm có thể tạo ra dòng nước đồng đều trên toàn bộ diện tích của vỏ bọc (IPX1 và IPX2) hoặc tạo vỏ bọc của mẫu thử bị bắn tung tóe theo mọi hướng (IPX3 và IPX4).
Môi trường sử dụng:
Nguồn điện: AC380V ± 5% / 50Hz, 15KVA, hoặc phù hợp với yêu cầu cung cấp điện cục bộ của khách hàng.
Nơi sử dụng: nhiệt độ 15-35 ° C, độ ẩm tương đối 25% -75%, áp suất khí quyển 86 ~ 106kpa (860 mbar -1060 mbar), cần có đèn chiếu sáng và công tắc rò rỉ chống thấm nước (hoặc ổ cắm), mặt đất cần phải bằng phẳng và chức năng lấy nước và thoát nước phải tốt.
Nguồn nước: nước sạch hoặc nước máy không lẫn tạp chất, có trang bị bộ lọc làm sạch nước.
Các thông số kỹ thuật
| IPX1 & IPX2 | |
| Khu vực nhỏ giọt | WD = 1000 × 1000mm, các kích thước khác có thể được tùy chỉnh |
| Chiều cao nhỏ giọt | Khoảng cách 200mm của kim đến mẫu được đo tự động bằng cảm biến hồng ngoại |
| Tốc độ nhỏ giọt / Lưu lượng nước | Có thể chuyển đổi 1 + 0,5 0mm / phút hoặc 3 + 0,5 0mm / phút, lượng mưa được kiểm soát kỹ thuật số |
| Khẩu độ lỗ kim | Φ0.4mm |
| Khoảng cách lỗ nhỏ giọt | 20mm × 20mm |
| Nâng hộp nhỏ giọt | Được điều khiển bằng động cơ, có thể điều chỉnh từ 1100-1800mm, hướng dẫn bằng vít đảm bảo nâng hạ trơn tru và tự khóa |
| IPX3 & IPX4 | |

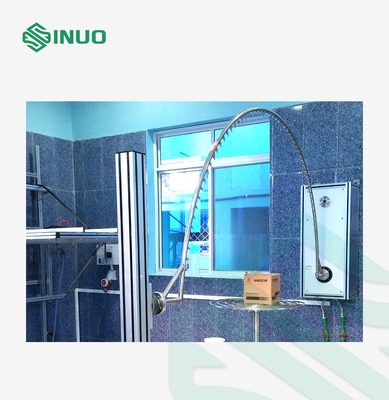

| Ống dao động | R200, R400, R600, R800, R1000, R1200, R1400, R1600mm là tùy chọn, được làm bằng thép không gỉ |
| Khẩu độ lỗ kim | Φ0.4mm |
| Phân phối lỗ phun |
IPX3: trên một cung 60 ° ở cả hai phía của điểm trung tâm (120 °) IPX4: trên toàn bộ 180 ° của hình bán nguyệt Khoảng cách lỗ: 50mm |
| Chuyển mạch IPX3 / 4 | Chuyển đổi bằng cách thay đổi một số kim lỗ mù hoặc kim xuyên lỗ nhất định |
| Góc dao động | IPX3: 120 ° (± 60 °) ； IPX4: 350 ° (± 175 °) |
| Tốc độ dao động |
IPX3: 4 giây / chu kỳ (2 × 120 °); IPX4: 12 giây / chu kỳ (2 × 350 °); |
| Dòng nước | 1-10L / phút có thể điều chỉnh |
| Chung | |
| Kiểm soát & Vận hành | Hệ thống điều khiển thông minh PLC và màn hình cảm ứng |
| Bàn xoay | Đường kính: Φ600mm, có thể nghiêng 15 °, tốc độ quay 1r / phút, có khung nâng đỡ, khả năng chịu lực ≤50kg |
| Thời lượng kiểm tra | 0-99,9 phút, có thể được cài đặt trước |
| Máy đo áp suất | 0 ~ 0,25MPa |
| Hệ thống lưu trữ nước | Hộp điều khiển và bồn chứa nước được xây dựng trong một tủ, bồn chứa nước được trang bị van phao mực nước để tự động điều khiển nước đầu vào, đồng thời có chức năng báo động mực nước cao và thấp, giúp chống hư hỏng máy bơm một cách hiệu quả do khô nước. |
| Không bắt buộc | Có thể cấu hình vòi phun cầm tay theo IEC 60529 hình 5 |
| Sự bảo vệ an toàn | Bảo vệ thứ tự pha, bảo vệ rò rỉ, bảo vệ thiếu nước, bảo vệ bất thường |
