| Tên thương hiệu: | Sinuo |
| Số mẫu: | SN4414 |
| MOQ: | 1 |
| giá bán: | Customized |
| Điều khoản thanh toán: | T / T |
| Khả năng cung cấp: | 30 bộ / tháng |
IEC 60529 IPX1 / 2/3/4 Phòng thử nghiệm phun mưa Nước xâm nhập Mã IP
Các tiêu chuẩn và điều khoản được tuân thủ
IEC60529: 2013 “Mức độ bảo vệ được cung cấp bởi vỏ bọc (mã IP)” IPX1, IPX2, IPX3, IPX4.
Tổng quan về thiết bị
Môi trường sử dụng:
Nguồn điện: AC380V ± 5% / 50Hz, 15KVA, hoặc phù hợp với yêu cầu cung cấp điện cục bộ của khách hàng.
Nơi sử dụng: nhiệt độ 15-35 ° C, độ ẩm tương đối 25% -75%, áp suất khí quyển 86 ~ 106kpa (860 mbar -1060 mbar), cần có đèn chiếu sáng và công tắc rò rỉ chống thấm nước (hoặc ổ cắm), mặt đất cần phải bằng phẳng và chức năng lấy nước và thoát nước phải tốt.
Nguồn nước: nước sạch hoặc nước máy không lẫn tạp chất, có trang bị bộ lọc làm sạch nước.
Mẫu và Hạn chế:Sản phẩm điện và điện tử, ô tô, phụ tùng xe máy, thiết bị gia dụng, sản phẩm truyền thông, thiết bị chiếu sáng và tín hiệu ngoài trời, v.v.

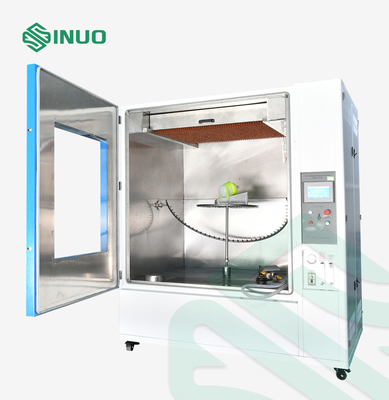

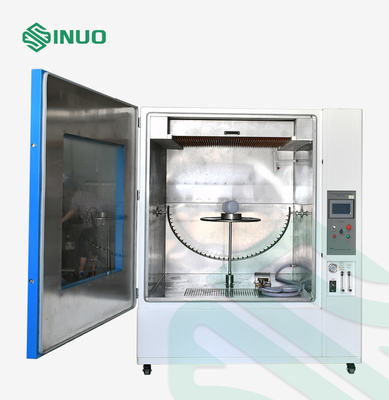

Kết cấu:Thiết bị có cấu tạo gồm cơ cấu nhỏ giọt, cơ cấu dao động, tủ điện điều khiển và bàn xoay.Hộp nhỏ giọt được cố định vào đầu buồng.Cơ cấu tạo dao động được lắp đặt bên trong buồng trong, hai đầu bên trái và bên phải của ống dao động được gắn cố định vào thành bên của buồng trong.Có một bàn xoay, có tốc độ quay 1r / phút, dùng để kiểm tra IPX1 ~ IPX4;Với khối hỗ trợ mẫu 15 °, được sử dụng cho thử nghiệm IPX2;Chiều cao của bàn xoay có thể được điều chỉnh bằng tay, phù hợp với khoảng cách 200mm từ kim đến mẫu.Thiết bị thử nghiệm được trang bị thiết bị làm sạch bộ lọc nước để ngăn ngừa tắc nghẽn lỗ kim.Toàn bộ hệ thống này sử dụng cấu trúc kiểu buồng.
Đăng kí:Để xác minh tính năng bảo vệ của vỏ đối với các sản phẩm điện tử và điện, ô tô, phụ tùng xe máy, thiết bị gia dụng, phớt và đèn dưới nước nhỏ giọt ở cấp độ IPX1 & IPX2 và nước phun và bắn tung tóe ở cấp độ IPX3 & IPX4.
Nguyên tắc:Đảm bảo rằng tốc độ nhỏ giọt hoặc tốc độ phun đạt đến giá trị yêu cầu tiêu chuẩn bằng cách kiểm soát lưu lượng cấp nước, thiết bị thử nghiệm có thể tạo ra dòng nước đồng đều trên toàn bộ diện tích của vỏ bọc (IPX1 và IPX2) hoặc tạo vỏ bọc của mẫu thử bị bắn tung tóe theo mọi hướng (IPX3 và IPX4).
Các thông số kỹ thuật
| Nhỏ giọt dọc IPX1 & IPX2 | |
| Kích thước phòng |
Kích thước bên trong: WDH = 900 × 900mm × 1050mm Kích thước bên ngoài: WDH = 1350 × 1150mm × 1750mm |
| Khu vực nhỏ giọt | WD = 600 × 600mm, các kích thước khác có thể được tùy chỉnh |
| Chiều cao nhỏ giọt | Khoảng cách 200mm của kim đến mẫu đạt được bằng cách điều chỉnh chiều cao của bàn xoay hoặc nâng mẫu lên |
|
Tốc độ nhỏ giọt (Dòng nước) |
1 + 0,50mm / phút hoặc 3 + 0,50mm / phút có thể điều chỉnh |
| Khẩu độ lỗ kim | Φ0.4mm |
| Khoảng cách lỗ nhỏ giọt | 20mmx20mm |
| Vị trí hộp nhỏ giọt | Nằm ở trên cùng của buồng trong, cố định |
| Ống dao động IPX3 & IPX4 | |
| Ống dao động | R400mm, R200mm là tùy chọn, được làm bằng thép không gỉ |
| Khẩu độ lỗ kim | Φ0.4mm |
| Phân phối lỗ phun |
IPX3: trên một cung 60 ° ở cả hai phía của điểm trung tâm (120 °) IPX4: trên toàn bộ 180 ° của hình bán nguyệt Khoảng cách lỗ: 50mm |
| Chuyển mạch IPX3 / 4 | Chuyển đổi bằng cách thay đổi một số kim lỗ mù hoặc kim xuyên lỗ nhất định |
| Góc dao động | IPX3: 120 ° (± 60 °) ； IPX4: 350 ° (± 175 °) |
| Tốc độ dao động |
IPX3: 4 giây / chu kỳ (2 × 120 °); IPX4: 12 giây / chu kỳ (2 × 350 °); |
| Vị trí ống dao động | Nằm ở giữa buồng trong, hai đầu trái và phải được cố định trên vách bên của buồng trong. |
| Chung | |

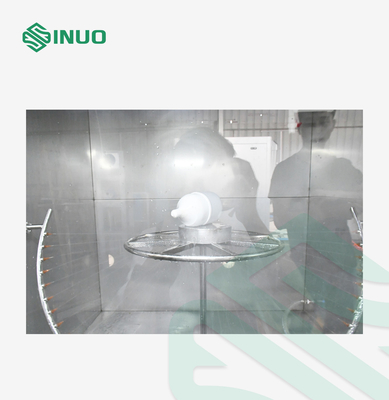

| Bàn xoay chống thấm nước | Đường kính: Φ400mm, tốc độ quay: 1-5r / phút, với khối đỡ mẫu 15 ° và khung nâng 400-750mm có thể điều chỉnh, khả năng chịu lực: ≤50kgs |
| Kiểm soát & Vận hành | Hệ thống điều khiển thông minh PLC và màn hình cảm ứng |
| Thời lượng kiểm tra | 0-99,9 phút, có thể được cài đặt trước |
| Vật liệu buồng | Buồng bên trong được làm bằng thép không gỉ SUS304 |
| Hệ thống tuần hoàn nước | Bài thi được xử lý trong buồng, thiết bị có bể chứa nước bilt-in, nước có thể tái chế.Và khoang bên trong có thiết bị thu nước, nước thử nghiệm được tự động thu vào két chứa nước qua khung máy.Nguồn nước đầu vào có thể được điều khiển tự động thông qua van phao trong bồn chứa nước, hệ thống có thể đưa ra cảnh báo phát hiện mực nước cao và thấp, có thể ngăn ngừa hiệu quả máy bơm bị hỏng do thiếu nước cạn.Ngoài ra, có một thiết bị lọc làm sạch ở vị trí đầu vào của nước. |
| Sự bảo vệ an toàn | Bảo vệ thứ tự pha, bảo vệ rò rỉ, bảo vệ thiếu nước, bảo vệ bất thường |
