| Tên thương hiệu: | Sinuo |
| Số mẫu: | SN4415 |
| MOQ: | 1 |
| giá bán: | Customized |
| Điều khoản thanh toán: | T / T |
| Khả năng cung cấp: | 30 bộ / tháng |
Thiết bị kiểm tra mã IP Thiết bị kiểm tra vòi phun theo tiêu chuẩn IEC 60529 IPX3/4/5/6
Các tiêu chuẩn & điều khoản tuân thủ
IEC60529:2013 “Mức độ bảo vệ được cung cấp bởi vỏ bọc (mã IP)” IPX3, IPX4, IPX5 & IPX6.
Tổng quan về thiết bị
Sử dụng môi trường:
Nguồn điện: AC380V±5%/50Hz, 5KVA hoặc phù hợp với yêu cầu nguồn điện cục bộ của khách hàng.
Nơi sử dụng: nhiệt độ 15-35 ° C, độ ẩm tương đối 25% -75%, áp suất khí quyển 86 ~ 106kpa (860 mbar -1060 mbar), cần trang bị công tắc (hoặc ổ cắm) chiếu sáng và chống rò rỉ, tiếp đất bằng phẳng, chức năng hút và thoát nước phải tốt.
Nguồn nước: nước sạch hoặc nước máy không lẫn tạp chất.
Mẫu và Hạn chế:Sản phẩm điện và điện tử, ô tô, phụ tùng xe máy, thiết bị gia dụng, sản phẩm truyền thông, thiết bị chiếu sáng và tín hiệu ngoài trời, v.v.

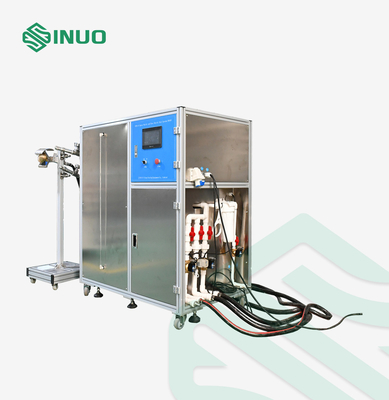

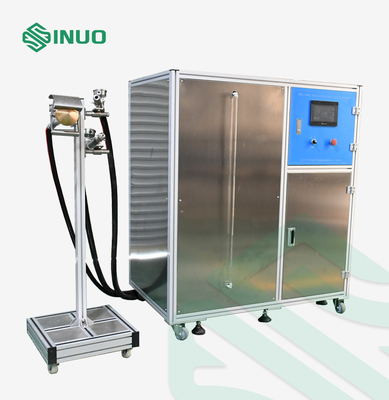

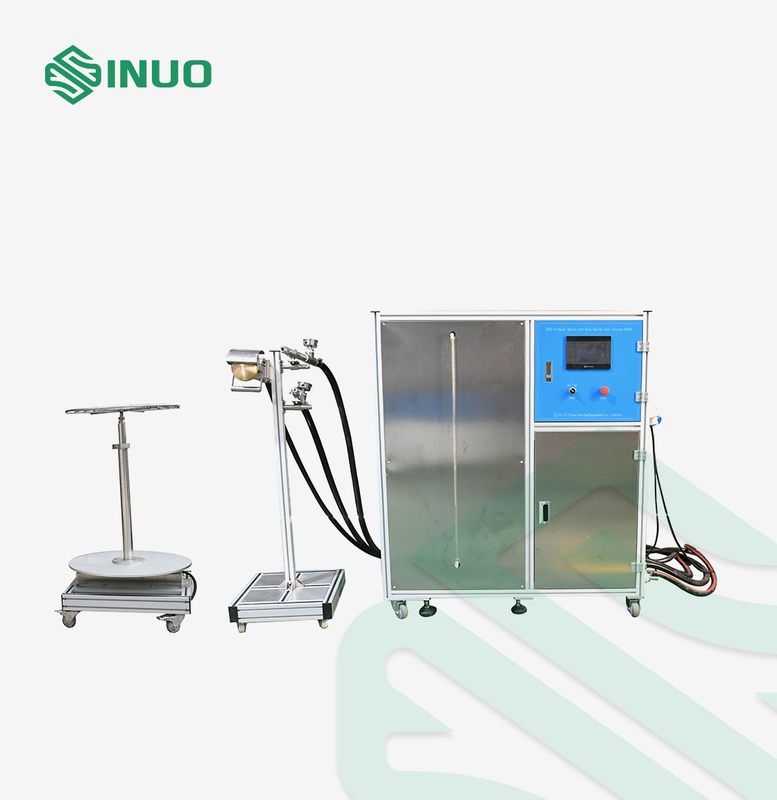

Kết cấu:Thiết bị kiểm tra bao gồm vòi phun cầm tay, vòi phun, giá đỡ, bình chứa nước, tủ điều khiển điện và bàn xoay.Các vòi được cố định trên giá đỡ, mẫu được đặt trên bàn xoay, bàn xoay có tốc độ quay 1 vòng / phút và vòng quay của nó được điều khiển bởi động cơ, để làm cho vỏ của mẫu được bắn tung tóe theo mọi hướng hoặc phun từ tất cả các hướng khả thi.Bể chứa nước và phần điều khiển điện được xen kẽ.Toàn bộ hệ thống này thông qua cấu trúc kiểu mở.
Ứng dụng:Để xác minh hiệu suất bảo vệ của vỏ bọc cho các sản phẩm điện và điện tử, ô tô, phụ tùng xe máy, thiết bị gia dụng, vòng đệm và đèn dưới tia nước phun và bắn tung tóe ở cấp độ IPX3 & IPX4 và tia nước ở cấp độ IPX5 và IPX6.
Nguyên tắc:Đảm bảo rằng tia nước và tốc độ tia nước đạt đến giá trị yêu cầu tiêu chuẩn bằng cách kiểm soát lưu lượng cấp nước, làm cho vỏ của mẫu bị bắn tung tóe theo mọi hướng hoặc phun từ mọi hướng có thể.
Các thông số kỹ thuật

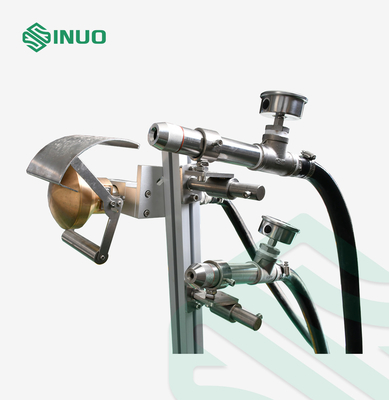

| Vòi phun IPX3 & IPX4 | |
| Các thông số của vòi phun | Đường kính ngoài: Ф102mm, đường kính cầu: SФ75.5mm, 1 lỗ ở tâm, 2 vòng tròn bên trong 12 lỗ bước 30°, 4 vòng tròn ngoài 24 lỗ bước 15°, tổng cộng 121 lỗ Ф0.5mm, làm bằng thau. |
| Dòng nước | 10L/phút ± 5%, lưu lượng kế có thể điều chỉnh thông qua lưu lượng kế, lưu lượng kế điện tử là tùy chọn |
| Áp lực | 50～150Kpa, dải đo áp suất: 0～0.25Mpa |
| lá chắn di chuyển | Làm bằng nhôm, có thể tháo rời |
| Hướng phun nước | Có thể điều chỉnh góc phun nước |
| Vòi phun IPX5 & IPX6 | |
| Các thông số của vòi vòi | IPX5: Ф6.3mm;IPX6: Ф12.5mm |
| Tỷ lệ giao hàng | IPX5: 12,5±0,625L/phút;IPX6: 100±5 L/phút, đồng hồ đo lưu lượng có thể điều chỉnh thông qua đồng hồ đo lưu lượng, lưu lượng kế điện tử là tùy chọn |
| Khoảng cách từ vòi đến bề mặt bao vây | 2,8m ((Khoảng cách từ vòi đến bề mặt trung tâm của bàn xoay, tiêu chuẩn yêu cầu 2,5-3m) |
| Hướng tia nước | Có thể điều chỉnh góc phun nước |
| Tổng quan | |
| Kiểm soát & Vận hành | PLC và màn hình cảm ứng điều khiển thông minh |
| Phương pháp cố định vòi phun | Vòi phun và đầu vòi được cố định trên giá đỡ |
| Máy đo áp suất | 0 ~ 0,25MPa, có thể được hiển thị |
| Thời lượng kiểm tra | 0,01S～99,9 phút, có thể cài đặt trước |
| bàn xoay | Đường kính: Φ600mm, tốc độ quay: 1 vòng/phút, khả năng chịu lực: ≤50kgs |
| Bể chứa nước | Hệ thống thử nghiệm này sử dụng cấu trúc kiểu mở, nước thử nghiệm không được tái chế.Hệ thống thử nghiệm được trang bị một bể chứa nước bằng thép không gỉ có thể tích khoảng 500L.Bể chứa nước được trang bị van phao mực nước để tự động điều khiển đầu vào nước, đồng thời có chức năng phát hiện cảnh báo mực nước cao và thấp, giúp ngăn chặn hiệu quả máy bơm bị hỏng do cạn nước.Bể chứa nước và phần điều khiển điện được tích hợp. |
| Sự bảo vệ an toàn | Bảo vệ trình tự pha, bảo vệ rò rỉ, bảo vệ thiếu nước, bảo vệ bất thường. |
