| Tên thương hiệu: | Sinuo |
| Số mẫu: | SN4416 |
| MOQ: | 1 |
| giá bán: | Customized |
| Điều khoản thanh toán: | T / T |
| Khả năng cung cấp: | 30 bộ / tháng |
IEC 60529 Vòi phun tia nước IPX3 đến IPX6 Phòng thử nghiệm mã IP
Các tiêu chuẩn và điều khoản được tuân thủ
IEC60529: 2013 “Mức độ bảo vệ được cung cấp bởi vỏ bọc (mã IP)” IP5 & IP6
Tổng quan về thiết bị
Môi trường sử dụng:
Nguồn điện: AC220V ± 5% / 50Hz, 10KVA, hoặc phù hợp với yêu cầu cung cấp điện cục bộ của khách hàng.
Nơi sử dụng: nhiệt độ 15-35 ° C, độ ẩm tương đối 25% -75%, áp suất khí quyển 86 ~ 106kpa (860 mbar -1060 mbar), cần có đèn chiếu sáng và công tắc rò rỉ chống thấm nước (hoặc ổ cắm), mặt đất cần phải bằng phẳng và chức năng lấy nước và thoát nước phải tốt.
Nguồn nước: nước sạch hoặc nước máy không lẫn tạp chất, có trang bị bộ lọc làm sạch nước.
Mẫu và Hạn chế:Sản phẩm điện và điện tử, ô tô, phụ tùng xe máy, thiết bị gia dụng, sản phẩm truyền thông, thiết bị chiếu sáng và tín hiệu ngoài trời, v.v.

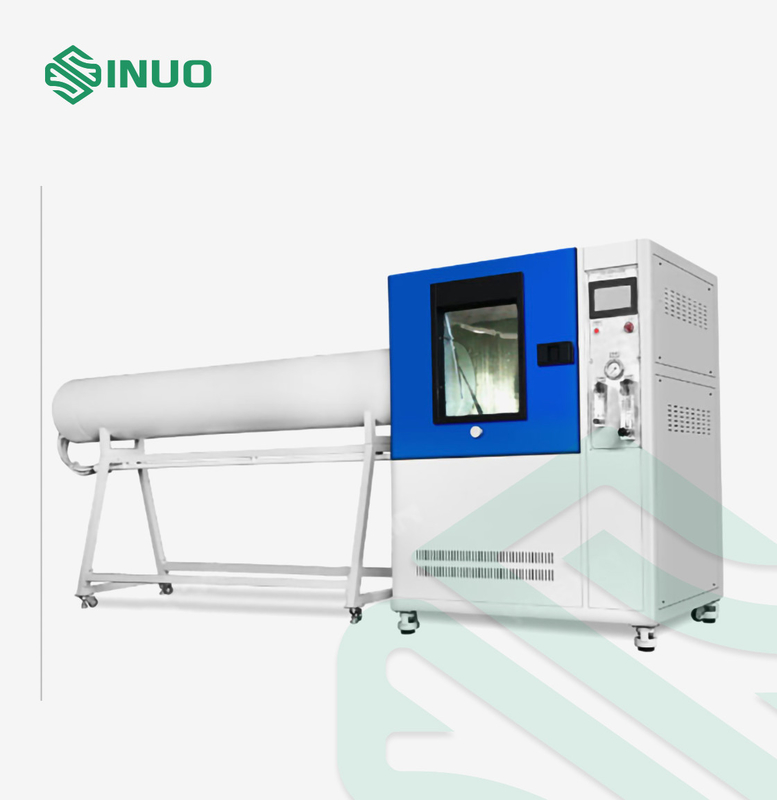

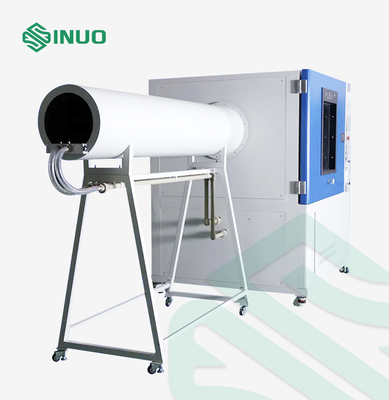

Kết cấu:Thiết bị thí nghiệm bao gồm khung máy, cơ cấu phun nước dạng ống dao động, cơ cấu phun tia nước, đường hầm, tủ điện điều khiển và bàn xoay.Cơ cấu tạo dao động được lắp ở giữa buồng trong, hai đầu cố định vào thành bên của buồng trong.Cơ cấu phun nước được đặt ở phía bên trái và được kết nối với khoang bên trong thông qua đường hầm dài, đảm bảo khoảng cách giữa vòi phun và mẫu.Mẫu được đặt trên bàn xoay, bàn xoay được tạo ra bởi động cơ quay với tốc độ quay 1r / phút, để làm cho vỏ bọc của mẫu không bị bắn tung tóe theo mọi hướng hoặc phun ra từ mọi hướng có thể thực hiện được;và chiều cao của bàn xoay có thể được điều chỉnh bằng tay, để phù hợp với khoảng cách thử nghiệm từ kim đến mẫu.Toàn bộ hệ thống này được trang bị thiết bị làm sạch lọc nước để ngăn ngừa tắc nghẽn lỗ kim.Và hệ thống thử nghiệm sử dụng cấu trúc kiểu buồng.
Đăng kí:Để xác minh tính năng bảo vệ của vỏ cho các sản phẩm điện tử và điện, ô tô, phụ tùng xe máy, thiết bị gia dụng, con dấu và đèn dưới nước phun và bắn tung tóe ở cấp độ IPX3 & IPX4 và tia nước ở cấp độ IPX5 và IPX6.
Nguyên tắc:Đảm bảo rằng tốc độ phun nước và tia nước đạt đến giá trị yêu cầu tiêu chuẩn bằng cách kiểm soát lưu lượng nước cấp, làm cho vỏ bọc của mẫu thử không bị bắn tung tóe theo mọi hướng hoặc phun từ mọi hướng có thể thực hiện được.
Các thông số kỹ thuật
| Phun nước vào ống dao động IPX3 và IPX4 | |
| Ống dao động | R400, R200 là tùy chọn, được làm bằng thép không gỉ |
| Khẩu độ lỗ kim | Φ0.4mm |
| Phân phối lỗ phun |
IPX3: trên một cung 60 ° ở cả hai phía của điểm trung tâm (120 °) IPX4: trên toàn bộ 180 ° của hình bán nguyệt Khoảng cách lỗ: 50mm |
| Chuyển mạch IPX3 / 4 | Chuyển đổi bằng cách thay đổi một số kim lỗ mù hoặc kim xuyên lỗ nhất định |
| Góc xoay ống dao động | IPX3: 120 ° (± 60 °) ； IPX4: 350 ° (± 175 °) |
| Dao động ống SwingTốc độ, vận tốc |
IPX3: 4 giây / chu kỳ (2 × 120 °); IPX4: 12 giây / chu kỳ (2 × 350 °); |
| Dòng nước | 1-10L / phút có thể điều chỉnh |

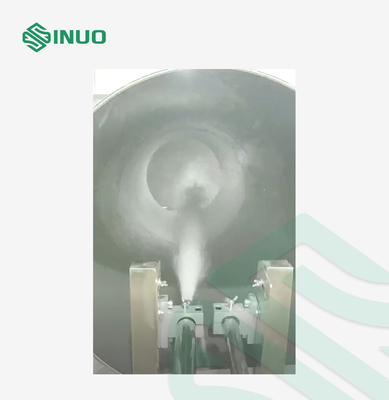

| Vòi phun nước dạng vòi IPX5 và IPX6 | |
| Hướng phun nước | Nằm ngang |
| Đường kính bên trong vòi phun | IPX5: Ф6.3mm ； IPX6: Ф12.5mm |
| Tốc độ dòng nước | IPX5: 12,5 ± 0,625L / phút;IPX6: 100 ± 5 L / phút, đồng hồ đo lưu lượng có thể điều chỉnh thông qua rotameter bằng tay |
| Khoảng cách từ vòi phun đến bề mặt bao vây | 2,8m ((Khoảng cách từ vòi phun đến bề mặt tâm của bàn xoay, tiêu chuẩn yêu cầu 2,5-3m) |
| Phương pháp cố định vòi phun | Sửa chữa cơ khí |
| Chung | |
| Kiểm soát & Vận hành | Hệ thống điều khiển thông minh PLC và màn hình cảm ứng |
| Kích thước phòng |
Kích thước bên trong: WDH = 900 × 900mm × 1050mm Kích thước bên ngoài: WDH = 1380 × 3800mm × 1950mm |
| Máy đo áp suất | 0 ~ 0,25MPa, có thể được hiển thị |
| Thời lượng kiểm tra | 0,01S ～ 99,9 phút, có thể được đặt trước |

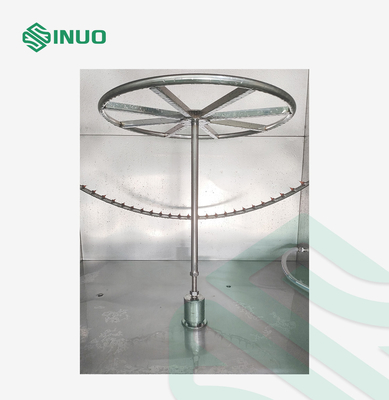

| Bàn xoay | Đường kính: Φ400mm;tốc độ quay: 1r / phút, có thể tạm dừng ở 4 góc, chiều cao nâng: 350-600mm, khả năng chịu lực: ≤50kgs |
| Vật liệu buồng | Buồng bên trong và đường hầm được làm bằng thép không gỉ |
| Hệ thống tuần hoàn nước | Bài thi được xử lý trong buồng, thiết bị có bể chứa nước bilt-in, nước có thể tái chế.Và khoang bên trong có thiết bị thu nước, nước thử nghiệm được tự động thu vào két chứa nước qua khung máy.Nguồn nước đầu vào có thể được điều khiển tự động thông qua van phao trong bồn chứa nước, hệ thống có thể đưa ra cảnh báo phát hiện mực nước cao và thấp, có thể ngăn ngừa hiệu quả máy bơm bị hỏng do thiếu nước cạn.Ngoài ra, có một thiết bị lọc làm sạch ở vị trí đầu vào của nước. |
| Sự bảo vệ an toàn | Bảo vệ thứ tự pha, bảo vệ rò rỉ, bảo vệ thiếu nước, bảo vệ bất thường. |
