Thiết bị thử nghiệm bảo vệ chống xâm nhập bằng tia nước IEC 60529 Phòng chống ẩm IPX1 IPX6

Phòng thử nghiệm độ ẩm xâm nhập của nước IEC 60529 IPX1 đến IPX6

Các tiêu chuẩn và điều khoản tuân thủ

IEC60529: 2013 “Mức độ bảo vệ được cung cấp bởi vỏ bọc (mã IP)” IPX1, IPX2, IPX3, IPX4, IPX5 & IPX6

Tổng quan về thiết bị

Môi trường sử dụng:

Nguồn điện: AC220V ± 5% / 50Hz, 10KVA, hoặc phù hợp với yêu cầu cung cấp điện cục bộ của khách hàng.

Nơi sử dụng: nhiệt độ 15-35 ° C, độ ẩm tương đối 25% -75%, áp suất khí quyển 86 ~ 106kpa (860 mbar -1060 mbar), cần có đèn chiếu sáng và công tắc rò rỉ chống thấm nước (hoặc ổ cắm), mặt đất cần bằng phẳng và chức năng lấy nước và thoát nước phải tốt.

Nguồn nước: nước sạch hoặc nước máy không lẫn tạp chất, có trang bị bộ lọc làm sạch nước.

Mẫu và Hạn chế:Sản phẩm điện và điện tử, ô tô, phụ tùng xe máy, thiết bị gia dụng, sản phẩm truyền thông, thiết bị chiếu sáng và tín hiệu ngoài trời, v.v.

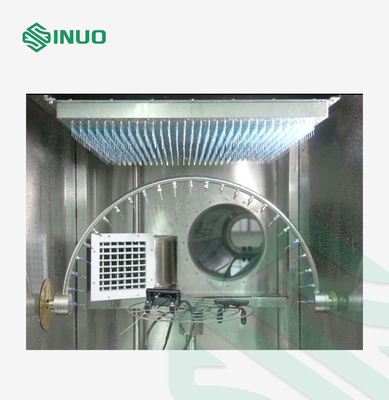

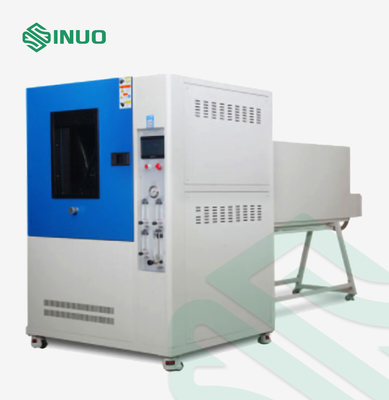

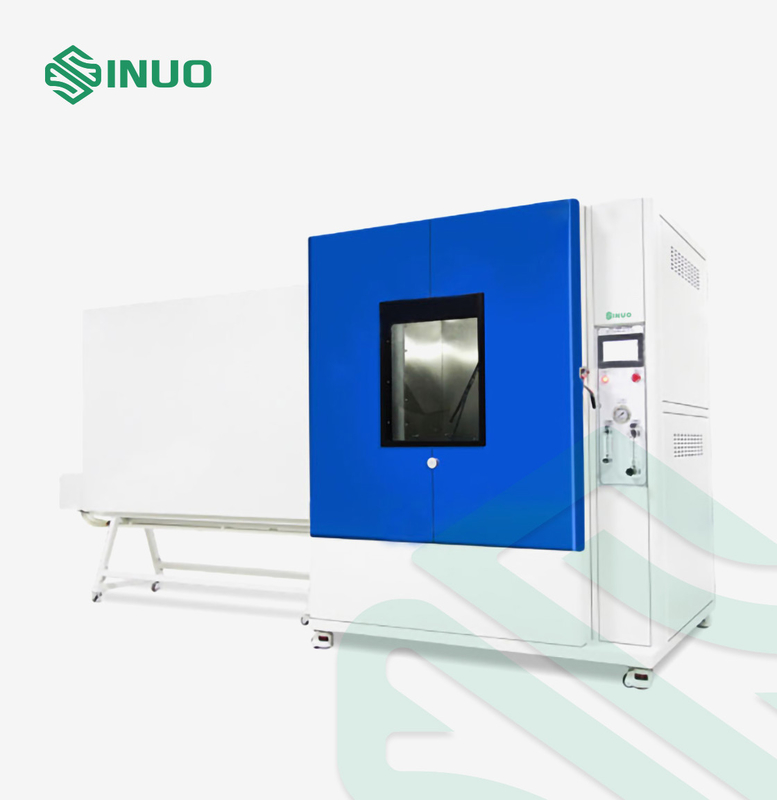

Kết cấu:Thiết bị thử nghiệm bao gồm khung máy, cơ cấu nhỏ giọt thẳng đứng, cơ cấu phun nước dạng ống dao động, cơ cấu phun nước, đường hầm, tủ điện điều khiển và bàn xoay.Cơ chế nhỏ giọt thẳng đứng được gắn trên đỉnh của khoang bên trong.Cơ cấu tạo dao động được lắp ở giữa buồng trong, hai đầu cố định vào thành bên của buồng trong.Cơ cấu phun nước được đặt ở phía bên trái và kết nối với khoang bên trong thông qua đường hầm dài, đảm bảo khoảng cách giữa vòi phun và mẫu.Mẫu được đặt trên bàn xoay, bàn xoay được tạo ra để quay bằng động cơ chuyển động với tốc độ quay 1r / phút đối với thử nghiệm IPX1 ~ IPX6, để làm cho vỏ bọc của mẫu không bị bắn tung tóe theo mọi hướng hoặc phun từ mọi hướng có thể thực hiện được ;và chiều cao của bàn xoay có thể được điều chỉnh bằng tay, để phù hợp với khoảng cách thử nghiệm từ kim đến mẫu.Toàn bộ hệ thống này được trang bị thiết bị làm sạch lọc nước để ngăn ngừa tắc nghẽn lỗ kim.Và hệ thống thử nghiệm sử dụng cấu trúc kiểu buồng.

Đăng kí:

Để xác minh tính năng bảo vệ của vỏ bọc đối với các thành phần của sản phẩm điện tử và điện, ô tô, phụ tùng xe máy, thiết bị gia dụng, con dấu và đèn dưới:

Nước nhỏ giọt ở độ IPX1 và IPX2

Nước phun và bắn tung tóe ở cấp độ IPX3 và IPX4.

Tia nước ở cấp độ IPX5 và IPX6

Nguyên tắc:Đảm bảo rằng tốc độ nhỏ giọt, phun nước hoặc tia nước đạt đến giá trị tiêu chuẩn yêu cầu bằng cách kiểm soát lưu lượng cấp nước và đạt được áp suất tương đương bằng cách kiểm soát độ sâu của mẫu ngâm trong nước, tạo ra dòng nước hoặc áp suất đồng đều trên toàn bộ diện tích của bao vây.

Các thông số kỹ thuật

1. Cơ chế nhỏ giọt dọc
Khu vực nhỏ giọt	WD = 600 × 600mm, các kích thước khác có thể được tùy chỉnh
Chiều cao nhỏ giọt	Khoảng cách 200mm của kim đến mẫu đạt được bằng cách điều chỉnh chiều cao của bàn xoay hoặc nâng mẫu lên
Tốc độ nhỏ giọt (Dòng nước)	1 + 0,5 0mm / phút hoặc 3 + 0,5 0mm / phút có thể điều chỉnh
Khẩu độ lỗ kim	Φ0.4mm
Khoảng cách lỗ nhỏ giọt	20mmx20mm
Vị trí hộp nhỏ giọt	Nằm ở trên cùng của buồng trong, cố định
2.Cơ chế phun nước dạng ống dao động
Ống dao động	R400, R200 là tùy chọn, được làm bằng thép không gỉ
Khẩu độ lỗ kim	Φ0.4mm
Phân phối lỗ phun	IPX3: trên một cung 60 ° ở cả hai phía của điểm trung tâm (120 °) IPX4: trên toàn bộ 180 ° của hình bán nguyệt Khoảng cách lỗ: 50mm
Chuyển mạch IPX3 / 4	Chuyển đổi bằng cách thay đổi một số kim lỗ mù hoặc kim xuyên lỗ nhất định
Góc dao động	IPX3: 120 ° (± 60 °) ； IPX4: 350 ° (± 175 °)
Tốc độ dao động	IPX3: 4 giây / chu kỳ (2 × 120 °); IPX4: 12 giây / chu kỳ (2 × 350 °);
Dòng nước	1-10L / phút có thể điều chỉnh

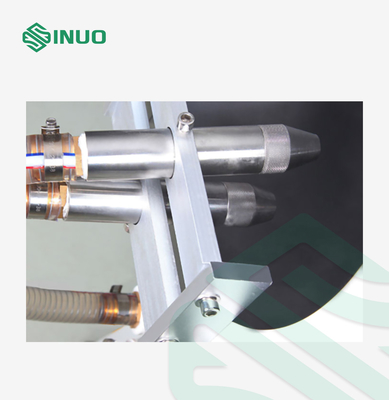

3. Cơ chế phun nước
Hướng phun nước	Nằm ngang
Đường kính bên trong vòi phun	IPX5: Ф6.3mm ； IPX6: Ф12.5mm
Tỷ lệ giao hàng	IPX5: 12,5 ± 0,625L / phút;IPX6: 100 ± 5 L / phút, đồng hồ đo lưu lượng có thể điều chỉnh thông qua rotameter bằng tay
Khoảng cách từ vòi phun đến bề mặt bao vây	2,8m ((Khoảng cách từ vòi phun đến bề mặt tâm của bàn xoay, tiêu chuẩn yêu cầu 2,5-3m)
Phương pháp cố định vòi phun	Sửa chữa cơ khí
4. Tổng quát
Máy đo áp suất	0 ~ 0,25MPa, có thể được hiển thị
Thời lượng kiểm tra	0,01S ～ 99,9 phút, có thể được cài đặt trước
Bàn xoay	Đường kính: Φ400mm;tốc độ quay: 1r / phút, có thể tạm dừng ở 4 góc, chiều cao nâng: 350-600mm, khả năng chịu lực: ≤50kgs
Vật liệu buồng	Buồng bên trong và đường hầm được làm bằng thép không gỉ
Hệ thống tuần hoàn nước	Bài thi được xử lý trong buồng, thiết bị có bể chứa nước bilt-in, nước có thể tái chế.Và khoang bên trong có thiết bị thu nước, nước thử nghiệm được tự động thu vào két chứa nước thông qua khung máy.Nước đầu vào có thể được điều khiển tự động thông qua van phao trong bồn chứa nước, hệ thống có thể đưa ra cảnh báo phát hiện mực nước cao và thấp, giúp ngăn ngừa hiệu quả máy bơm bị hỏng do thiếu nước cạn.Ngoài ra, có một thiết bị lọc làm sạch ở vị trí đầu vào của nước.
Sự bảo vệ an toàn	Bảo vệ thứ tự pha, bảo vệ rò rỉ, bảo vệ thiếu nước, bảo vệ bất thường.
