| Tên thương hiệu: | Sinuo |
| Số mẫu: | SN4421 |
| MOQ: | 1 |
| giá bán: | Customized |
| Điều khoản thanh toán: | T / T |
| Khả năng cung cấp: | 20 bộ / tháng |

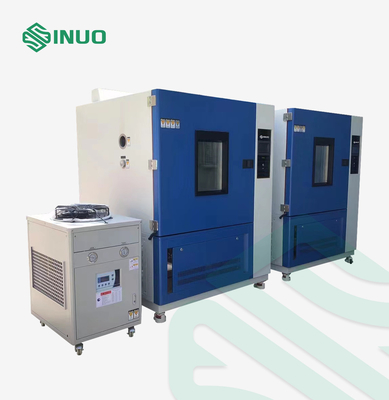

MBN LV 124-2 K-12 Sốc nhiệt với thiết bị kiểm tra nước bắn tung tóe
Các tiêu chuẩn và điều khoản được tuân thủ
MBN LV 124-2 2013-08 “Các bộ phận điện và điện tử trong xe ô tô chở khách lên đến 3,5 tấn- Yêu cầu chung, điều kiện thử nghiệm và thử nghiệm-Phần 2: Yêu cầu về môi trường” điều khoản 9.12 K-12 Sốc nhiệt với nước bắn
VW-80000: 2009-10 “Các thành phần điện và điện tử trong xe có động cơ lên đến 3,5t Yêu cầu chung, Điều kiện thử nghiệm và thử nghiệm” điều khoản 11.12 K-12 Sốc nhiệt độ với nước bắn
ISO16750-4: 2006 “Phương tiện giao thông đường bộ-Điều kiện môi trường và thử nghiệm thiết bị điện và điện tử-Phần 4: Tải trọng khí hậu” điều khoản 5.4.2 Thử nghiệm va đập với nước đá.
GB / T28046.4-2011 “Phương tiện giao thông đường bộ-Điều kiện môi trường và thử nghiệm đối với thiết bị điện và điện tử-Phần 4: Tải trọng khí hậu” điều khoản 5.4.2 Thử nghiệm sốc nước đá.
Tổng quan về thiết bị
Mẫu và Hạn chế:Các linh kiện điện và điện tử ô tô, kích thước cần xác định.Thiết bị thử nghiệm này cấm thử nghiệm các chất dễ cháy, nổ, dễ bay hơi;thử nghiệm các chất ăn mòn được lưu trữ;các thử nghiệm về bảo quản sinh phẩm;các thử nghiệm lưu trữ các mẫu phát xạ điện từ mạnh.
Đăng kí:Thử nghiệm này mô phỏng tải trọng của bộ phận khi tiếp xúc với nước bắn khi nó xảy ra khi lái xe qua vũng nước.Thử nghiệm phục vụ để xác minh hoạt động của bộ phận khi được làm mát kiểu xung kích bằng nước.Điều này xảy ra khi lái xe trên đường thủy trong mùa đông.Các chế độ hỏng hóc là sự nứt vỡ cơ học của vật liệu hoặc sự cố làm kín do các hệ số giãn nở nhiệt độ khác nhau gây ra.
Nguyên tắc:Phun mẫu đã được làm nóng đến nhiệt độ thử nghiệm bằng nước khử ion (0-4 ° C, nước máy có chứa 3% bụi Arizona theo trọng lượng, loại mịn, phù hợp với ISO 12103-1. Phải đảm bảo trộn lâu dài), ở khoảng cách 300-350 mm từ mẫu.Thời gian mỗi tia nước 3 s, và lưu lượng nước là 3-4 lít cho mỗi tia nước / vòi phun.Thời lượng chuyển đổi ＜ 20 s (để chuyển đổi thủ công DUT giữa nhiệt độ lưu trữ và bắn tung tóe) (chỉ yêu cầu theo ISO 16750-4 và GB / T28046.4).
Môi trường sử dụng:Nhiệt độ môi trường là +25 ° C, độ ẩm tương đối là ≤ 85% R. H và giá trị được đo trong điều kiện không có mẫu trong buồng thử nghiệm.

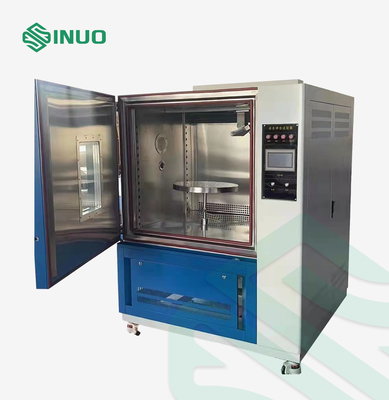

Kết cấu:Cấu trúc kiểu buồng, tác động làm nóng và nước đá được hoàn thiện trong hai buồng, có vách ngăn ở giữa.
Các thông số kỹ thuật
| Khối lượng nội bộ danh nghĩa | 800 L hoặc có thể được tùy chỉnh |
| Kích thước buồng bên trong hiệu quả | 800 × 800 × 1000 (mm) hoặc tùy thuộc vào thiết kế thực tế |
| Khu vực hộp sưởi | Bên phải |
| kích thước ngăn chứa mẫu | Để được xác định |
| Kích thước bên ngoài | 1500 * 1220 * 1780(mm) W × D × Hhoặc tùy thuộc vào thiết kế thực tế |
| Trọng lượng | 500kghoặc tùy thuộc vào thiết kế thực tế |
| Tiếng ồn làm việc | ≤75db, được đo cách máy trước máy 1 mét và cách mặt đất 1,2 mét |
| Công suất tối đa | 6kwhoặc tùy thuộc vào thiết kế thực tế |
| Dòng điện tối đa | 40Ahoặc tùy thuộc vào thiết kế thực tế |
| Nguồn cấp |
AC380V một pha R, N + nối đất bảo vệ; biên độ dao động điện áp cho phép 10% V; Khoảng dao động tần số cho phép 50 ± 0,5HZ; Nguồn điện chế độ TN-S hoặc nguồn điện chế độ TT;
Điện trở nối đất của dây tiếp đất bảo vệ nhỏ hơn 4Ω
Người sử dụng được yêu cầu cấu hình công tắc nguồn hoặc không khí có công suất tương ứng cho thiết bị tại nơi lắp đặt, và công tắc này phải được điều khiển độc lập.
Khi thiết bị được sử dụng để đặt mẫu nguồn vào hộp, nguồn điện mẫu phải sử dụng nguồn điện bên ngoài, và nguồn điện của máy không được sử dụng trực tiếp; |
| Phạm vi nhiệt độ sưởi ấm | Rt 10 ° C ~ 120 ° C, có thể được cài đặt |
| Độ nóng | RT + 10 ° C ~ 105 ° C≤15 phút |
| Dòng nước | 3-4 lít cho mỗi tia nước / vòi phun |

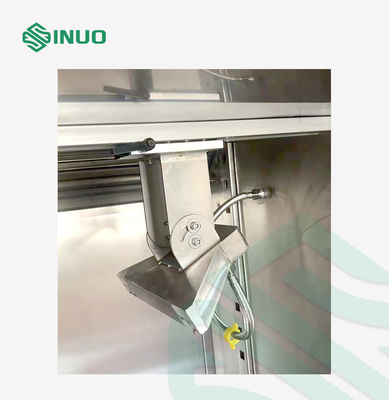

| Vòi phun tia nước |
Thực hiện theo hình 31 của MBN LV 124-2 (hoặc hình 38 của VW8000, v.v.) Nếu chiều rộng của DUT lớn hơn nhiều so với chiều rộng của vòi phun tia nước đơn lẻ, thì nên bố trí nhiều vòi phun nước thành một hàng để bắn nước vào DUT
|
| Chế độ bắn tung tóe | Vòi phun DUT theo chiều ngang |
| Nhiệt độ nước bắn tung tóe | 0-4 ℃, Máy nén lạnh + máy bơm nước trộn |
| Thử nghiệm phương tiện bắn tung tóe | Nước máy chứa 3%.Arizona bụitheo trọng lượng, mịn, phù hợp với ISO 12103-1.Phải đảm bảo trộn lâu dài. |
| Khoảng cách của vòi phun đến DUT | 300 ~ 350mm |
| Số lượng mẫu có thể được đặt | Đơn hoặc Nhiều [kích thước tổng thể nằm trong khoảng W × H × D300 × 400 × 500 (mm)] |
| Chu kỳ kiểm tra | Bắn tung tóe 3 giây sau mỗi 30 phút.Thời gian chu kỳ có thể được đặt, như hình 30 của MBN LV 124-2 hoặc hình 37 của VW8000, v.v. |
| Số chu kỳ | 100, có thể được thiết lập |

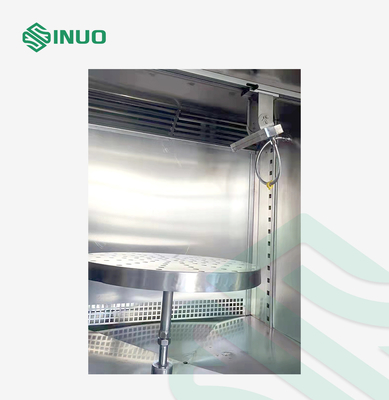

| Bố trí vòi phun |
Được xếp ở phía bên trái của buồng trong, đối diện với mẫu
|
|
Kiểm tra sự cố định mẫu |
Cố định trên khung lắp trong buồng, chiều trùng với chiều của chiều chất tải. |
| Cấu trúc phòng |
Vật liệu bên trong khoang: Thép không gỉ SUS316 # dày 1,2mm; Chất liệu khoang ngoài: Thép không gỉ SUS304 # dày 1,0mm;
Hộp thổi gia nhiệt: Thép không gỉ SUS304 # dày 1,0mm, trong và ngoài hai lớp, có vật liệu cách nhiệt ở giữa, nằm ở phía bên phải của buồng thử;
Hộp điều khiển và buồng thử nghiệm là không thể tách rời; Nước phun được thu hồi ở đáy buồng thử; Vòi phun nằm ở bên trái của buồng thử và được cố định bởi một bên;
Đáy của buồng thử được hàn thành kết cấu dạng lưới bằng thép kênh, mặt trên được đặt bằng thép tấm để lắp khung khung lắp mẫu và hệ thống gia nhiệt thổi lỗ kết nối hở ở phía bên phải của buồng thử. |
| Cửa buồng |
Cửa đơn Tay cầm chống cháy nổ Cửa sổ trong suốt sương mù Khăn lau cửa sổ |
| Cửa sổ quan sát | Nằm trên cửa, kích thước 600x600mm |
| Thắp sáng | Chiếu sáng trong nhà |
| Bảng điều khiển | Điều khiển giao diện người-máy, công tắc nguồn, công tắc ánh sáng, giao diện người-máy 7 inch dự trữ |
| Tủ điều khiển phân phối điện | Cầu dao tổng, bộ điều khiển giao diện người-máy, bảng phân phối điện, quạt làm mát, bộ bảo vệ quá nhiệt, máy bơm nước. |
| Hệ thống thu hồi nước | Sử dụng chu trình tái chế đáy để bảo tồn nước |
| Hệ thống cấp nước bùn | Thép không gỉ SUS316 # được sử dụng để làm bể chứa nước cấp nước bùn, thiết bị khuấy chống kết tinh nước bùn, máy bơm cấp nước bùn và thiết bị điều chỉnh áp suất đường ống cấp nước đảm bảo cung cấp dòng điện ổn định áp suất ổn định Xịt nước. |
| Bổ sung nước bùn | Theo cách thủ công, nước bùn đã chuẩn bị sẵn có thể được đưa trực tiếp vào bể chứa bùn. |
| Hệ thống làm sạch đường ống | Để ngăn chặn sự tắc nghẽn của đất đường ống, việc cấp nước sẽ tự động được khởi động sau khi thử nghiệm và đất trong đường ống sẽ được làm sạch.Van điện từ cấp nước sạch chuyên nghiệp. |
| Cung cấp nước | Kết nối trực tiếp với đường ống nước, áp lực cấp nước yêu cầu ≥ 2kgf / cm2 |
| Hệ thống điều khiển điện | |
| Bộ điều khiển |
Bộ điều khiển màn hình cảm ứng LCD Được chia thành chu kỳ gia nhiệt, chu kỳ phun, hoạt động của máy bơm, hành động làm sạch, v.v. |
| Hệ thống làm mát | Sử dụng máy nén Tecumseh của Pháp |
| Liên lạc | Có thể được sử dụng như một hệ thống giám sát và điều khiển từ xa để ghi lại dữ liệu thử nghiệm |
| Chế độ hoạt động | Chế độ chương trình / chế độ cài đặt |
| Cài đặt chế độ | Giao diện tiếng Trung / tiếng Anh, đầu vào cảm ứng |
| Kiểm soát hoạt động | Hoạt động bên ngoài dừng đầu nối tín hiệu chuyển đổi, sau khi bật nguồn, chỉ cần ngắn đầu nối để ra lệnh cho bộ điều khiển thực hiện hoặc dừng hành động |
| Sự bảo vệ an toàn | |
| Máy bơm phun | Bảo vệ quá tải, bảo vệ ngắn mạch |
| Quyền lực | Bảo vệ rò rỉ, bảo vệ quá tải và ngắn mạch |
| Động cơ khuấy | Bảo vệ quá tải, bảo vệ ngắn mạch |
| Yêu cầu về môi trường lưu trữ | Nhiệt độ môi trường phải được giữ trong khoảng 0 ° C ~ +35 ° C |
| Yêu cầu về địa điểm lắp đặt | Các tấm vách bên trái và bên phải của buồng thử cách tường không được nhỏ hơn 800mm và khoảng cách từ tường trước đến tường không được nhỏ hơn 1000mm.Vui lòng xác nhận xem thiết bị có thể đi vào cửa hoặc lối đi, thang máy, v.v. để không ảnh hưởng đến tiến độ dự án của bạn. |
| Phương tiện giao thông | Vận chuyển toàn bộ máy |
Hỏi: Cái gì làKích thước buồng bên trong hiệu quả cho thiết bị này?
A: Có thể được tùy chỉnh
Q: Hệ thống phục hồi nước cho thiết bị này là gì?
A: Nó sử dụng chu trình tái chế đáy để bảo tồn nước.
