| Tên thương hiệu: | Sinuo |
| Số mẫu: | SN778 |
| MOQ: | 1 |
| giá bán: | Customized |
| Điều khoản thanh toán: | T / T |
| Khả năng cung cấp: | 30 bộ / tháng |

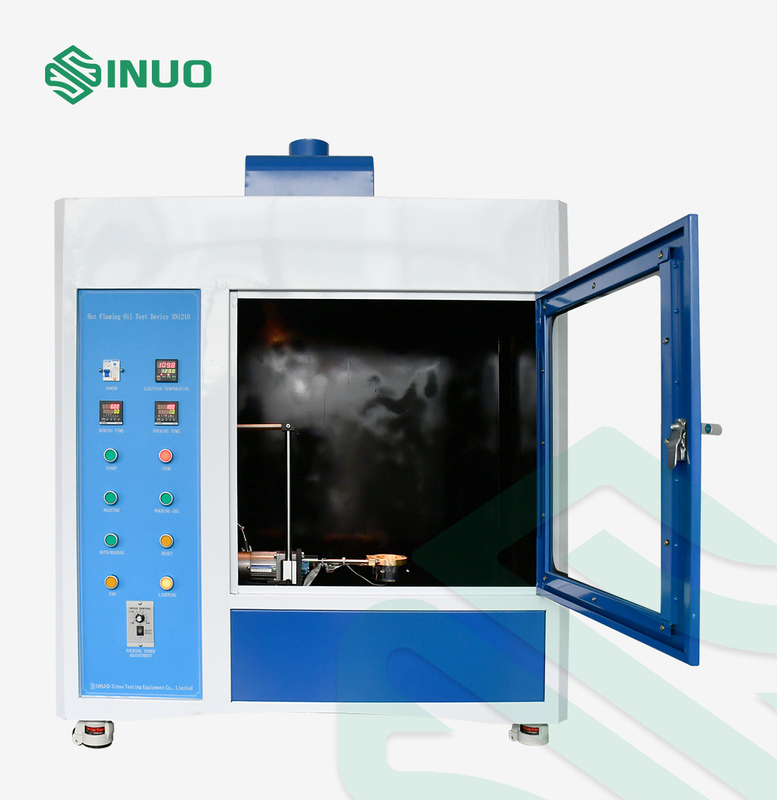

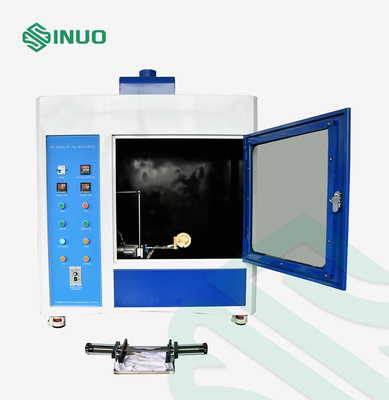

IEC 60695-2-20 Thiết bị thử nghiệm phương pháp cuộn dây đánh lửa dây nóng
Các tiêu chuẩn và điều khoản được tuân thủ
IEC60695-2-20 “Thử nghiệm nguy hiểm cháy - Phần 2: Phương pháp thử nghiệm dựa trên dây nóng / phát sáng - Phần 20: Thử nghiệm khả năng bắt lửa của cuộn dây nóng trên vật liệu”
Tổng quan về thiết bị
Đăng kí:Thích hợp cho các thử nghiệm nguy hiểm cháy trên vật liệu cách điện rắn của thiết bị công nghệ thông tin, thiết bị đóng cắt hạ áp và các bộ phận của thiết bị điều khiển, v.v., mô phỏng ứng suất nhiệt gây ra bởi các bộ phận nóng hoặc điện trở quá tải hoặc nguồn đánh lửa trong thời gian ngắn.

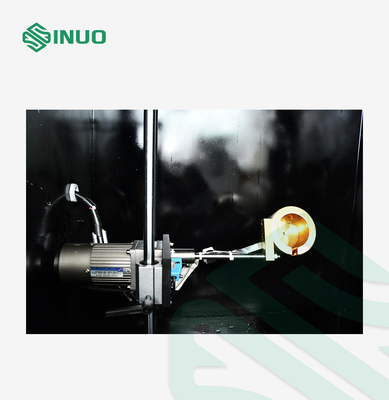

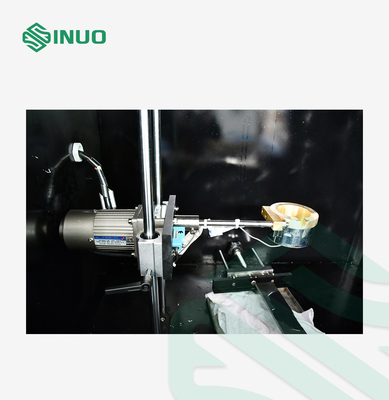

Nguyên tắc kiểm tra:Thông qua dây điện gia nhiệt có kích thước cụ thể (ф0,5mm chiều dài 250mm) và vật liệu cụ thể (Ni80 / Cr20).Sau khi công suất gia nhiệt được chỉ định (0,26W / mm) và thời gian quy định (8 giây ～ 12 giây) được ủ trước, theo độ căng của cuộn dây nhất định (5,4N) và khoảng cách cuộn dây nhất định (6 hoặc 6,35mm), gió 5 đầy Bật mẫu, thử mẫu bằng dây đốt nóng điện dưới công suất đốt nóng quy định (0,26W / mm) trong 120 giây và đánh giá mức độ nguy hiểm cháy của mẫu dựa trên việc mẫu có bắt lửa hay thời gian bắt lửa.
Kết cấu:Kết cấu buồng, có tủ hút.
Các thông số kỹ thuật
| Phương pháp điều khiển & vận hành |
Điều khiển điện, hoạt động bằng nút bấm (Màn hình cảm ứng điều khiển PLC hoạt động làkhông bắt buộc) |
| Đường dây nóng | ф0,5mm, Ni80 / Cr20, chiều dài 250mm ± 5mm, điện trở lạnh 5,28Ω / m |
| Khoảng cách giá đỡ ủ | 250mm |
| Khoảng cách và chiều cao của giá đỡ mẫu | 70mm, cao 60mm (khoảng cách từ bề mặt của giá đỡ đến bề mặt của khay nhận) |
| Căng thẳng quanh co và chiêu cuối quanh co | 5,4N ± 0,05N, 6,35mm ± 0,5mm (với 5 vòng tròn đầy đủ trong vòng 31,5mm ± 0,5mm, 6mm theo tiêu chuẩn quốc gia Trung Quốc) |
| Thời gian ủ và công suất | 8 giây ～ 12 giây (có thể đặt trước màn hình kỹ thuật số 1 giây ～ 999,9 giây), 0,26W / mm ± 4% (có thể điều chỉnh màn hình kỹ thuật số) |
| Thời gian thử nghiệm và công suất | 120 giây (có thể cài đặt trước màn hình kỹ thuật số 1 giây ～ 999,9 giây), 0,26W / mm ± 4% (có thể điều chỉnh màn hình kỹ thuật số) |
| Cỡ mẫu | L × W × H: (125 ± 5mm) × (13,0 ± 0,5mm) × (0,75 + 0,075 0mm, 1,5 + 0,15 0mm, 3 + 0,3 0mm) [0,75 ± 0,1 mm, 1,5 ± 0,1 mm, 3 ± 0,2 mm theo tiêu chuẩn quốc gia của Trung Quốc] |
| Trong quá trình kiểm tra | Điều khiển tự động chương trình thử nghiệm, thông gió độc lập |
| Được trang bị hệ thống chiếu sáng phòng thử nghiệm, có điều khiển | Được trang bị đèn, có điều khiển |
| Phòng thử nghiệm và các kích thước bên ngoài | > 0,5 khối, nền đen mờ, có quạt hút, kích thước: WDH = 1100 × 550 × 1200mm, 130kg |
| Nguồn cấp | Phù hợp với yêu cầu cung cấp điện cục bộ của khách hàng |
