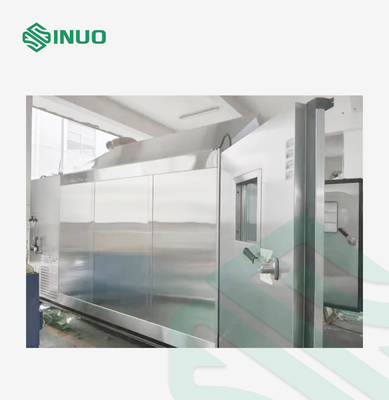

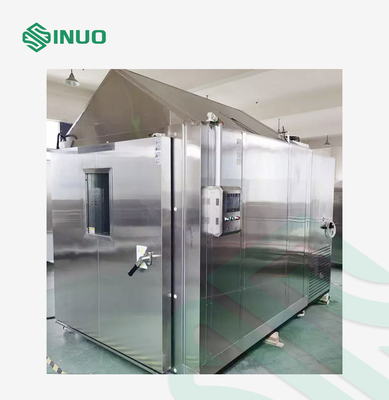

Phòng thử nghiệm ăn mòn phun muối theo chu kỳ toàn diện ASTM B117

ASTM B117Toàn diệnChu kỳXịt muốiSự ăn mòn Phòng thử nghiệm

Tiêu chuẩn & Điều khoản được tuân thủ

Phòng thử phun muối toàn diện này có thể thực hiện thử nghiệm phun muối trung tính (NSS), thử nghiệm phun muối axit acetic, thử nghiệm phun muối axit acetic tăng tốc đồng (CASS) theo GB / T10125-2012,ASTM B117-2002, BS7479:1991, thử nghiệm ăn mòn chu kỳ cũng có thể được thực hiện theo tiêu chuẩn GM9540P, PV1210 và các tiêu chuẩn khác.

Phòng thử nghiệm này đáp ứng các yêu cầu của ES 5454, GJB150A, ASTM B117, ASTM B368, ASTM B380, ASTM D1735, ASTM D2247, ASTM G85 A1, GM4465P, ISO9227, DIN 50021, PV1210, NES M0007, 33 (phương pháp CCT-1),vv.

Các thông số kỹ thuật

Thông tin tổng quan về thiết bị

Hệ thống này bao gồm buồng điều hòa, máy sưởi khô, bộ bốc hơi (bầu lạnh), ống mở rộng máy làm ẩm, quạt ly tâm, v.v.Mục đích là để điều chỉnh nhiệt độ khô và không khí ẩm trong buồng điều hòa sau khi trộn đủ, và được gửi vào buồng làm việc, đi vào lỗ thông hơi trở lại, được gửi trở lại khoang điều chỉnh để tiếp tục chu kỳ, lặp lại chu kỳ.

Sử dụng phương pháp phun không khí và nguyên tắc siphon, dung dịch muối hấp thụ được phân tử qua vòi phun, và kích thước hạt phân tử là đồng đều,có thể đảm bảo tính liên tục và ổn định của thử nghiệm.

Môi trường sử dụng:

Tính năng của buồng

1Cấu trúc chính của buồng thử nghiệm:

1.1 Cơ thể buồng thử nghiệm: Toàn bộ được làm bằng tấm thép không gỉ SUS316, độ dày là 1MM, chống nhiệt độ cao, chống axit và kiềm.vẻ ngoài gọn gàng và đẹp

1.2 Bể bổ sung dung dịch muối: có một cửa sổ quan sát mức nước. Dễ dàng làm sạch, dễ dàng quan sát mức nước của dung dịch,thuận tiện để bổ sung dung dịch muối bất cứ lúc nào.

1.3 Thùng bão hòa: Thùng thép không gỉ SUS304, có khả năng chống nhiệt độ cao và áp suất cao và cung cấp không khí ẩm giống như bên trong buồng.

1.4 Cửa sổ lấy mẫu phòng thí nghiệm: Nắp hình V được làm bằng giấy PP, nắp hình 0 được làm bằng thanh sợi thủy tinh, chống ăn mòn và chịu tải.Các sản phẩm có thể được đặt một số lượng lớn các mẫu, cũng có thể được điều chỉnh 15°, 30° để đặt các tấm thử nghiệm.

1.5 ống làm ẩm của thùng làm ẩm được nhập vào studio, và sau đó quạt của studio được sử dụng để khuấy đồng đều. độ ẩm được thể hiện theo nhiệt độ bóng ẩm và khô.

1.6 Hệ thống điều hòa không khí: Hệ thống này bao gồm buồng điều hòa, máy sưởi khô, máy bốc hơi (bầu lạnh), ống mở rộng máy làm ẩm, quạt ly tâm, v.v.Mục đích là để điều chỉnh nhiệt độ khô và không khí ẩm trong buồng điều hòa sau khi trộn đủ, và được gửi vào buồng làm việc, vào lỗ thông gió trở lại, được gửi trở lại buồng điều chỉnh để tiếp tục chu kỳ, lặp lại chu kỳ.

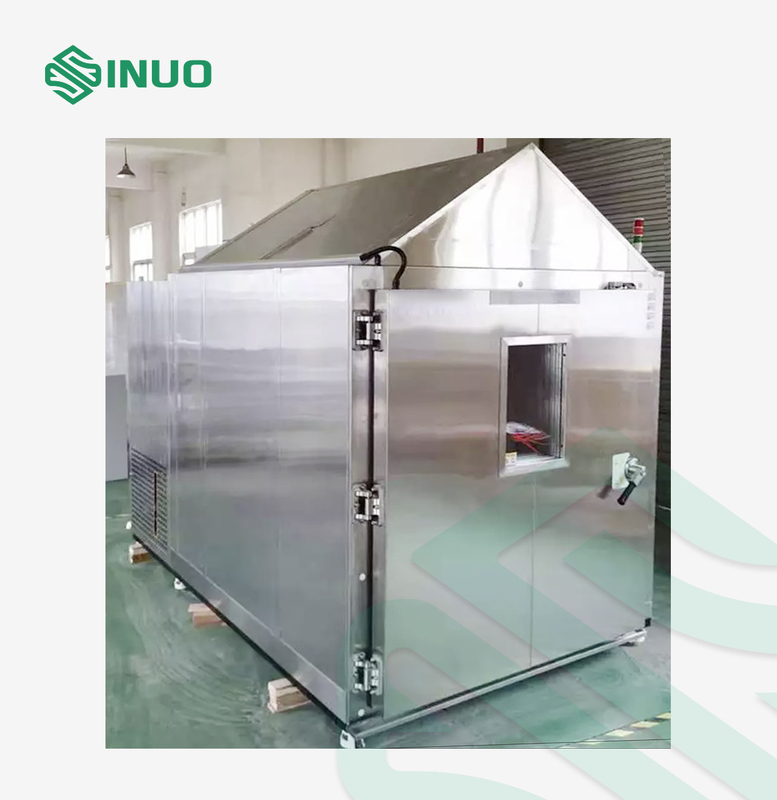

1.7 nắp buồng: Nó có đủ sức mạnh và độ cứng để quan sát tình trạng phun. Nắp buồng được mở và đóng bằng các nắp khí nén, thuận tiện và miễn phí.Sử dụng một cấu trúc kín nước để đảm bảo rằng phun muối không tràn. Nắp được tự động bảo vệ khi nó được mở, và thử nghiệm ăn mòn chu kỳ được tự động bắt đầu từ điểm vỡ sau khi nắp được đóng.Nắp sử dụng một góc 110o ~ 120o để đảm bảo rằng nước ngưng tụ không nhỏ giọt trên mảnh thử nghiệm.

1.8 Các lỗ khí thải cân bằng được cung cấp để ngăn áp suất trong buồng tăng, để không khí trong không gian làm việc không bị xáo trộn quá mức khi kiệt sức.

1.9 Được trang bị một kênh phân tách cấp để thu thập và hình dung sự rơi nước phun muối bên ngoài buồng.

1.10 Có hai tháp phun, có thể đáp ứng nhu cầu về mưa sương mù đồng đều và nhanh hơn.

1.11 Có một hệ thống bổ sung nước tự động, sẽ tự động bổ sung nước khi mực nước quá thấp.

2. Ba hệ thống cung cấp khí:

2.1 Nguồn không khí được cung cấp bởi không khí được sản xuất bởi máy nén không khí (được cung cấp bởi khách hàng), được tinh khiết và lọc bởi không khí cấp đầu tiên,và áp suất không khí cấp hai được điều chỉnh trước khi được gửi vào bể bão hòa.

2.2 Phòng thử nghiệm này được trang bị hai van điều chỉnh áp suất không khí. Khi áp suất không khí được cung cấp bởi máy nén không khí được kết nối,áp suất của van điều chỉnh áp suất đầu tiên đi vào đường ống dẫn khí phải được điều chỉnh thành 0.2Mpa

2.3 Ventil điều chỉnh áp suất thứ hai (tức là van điều chỉnh áp suất phun) đi vào vòi phun, áp suất phải được điều chỉnh ở mức từ 0,07 đến 0,1 MPa.

2.4 Hệ thống khí nén: các thành phần khí nén nhập khẩu ổn định và đáng tin cậy.

3. Hệ thống phun: vòi có thể được tháo rời để dễ dàng làm sạch

3.1 Sử dụng phương pháp phun không khí và sử dụng nguyên tắc siphon để phân tử dung dịch muối hấp thụ qua vòi phun, và kích thước hạt phân tử đồng đều.có thể đảm bảo tính liên tục và ổn định của thử nghiệm.

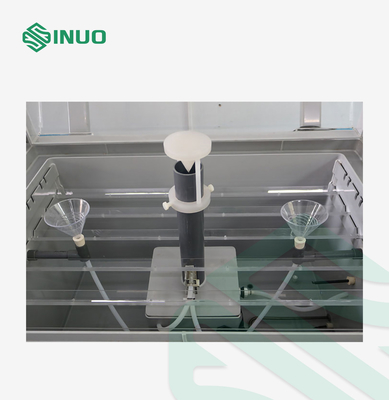

3.2 Nó sử dụng vòi phun không tinh thể và thiết bị phun phao. Sau khi trải qua phao, nó rơi đồng đều và tự do trong buồng thử nghiệm,để lượng mưa của nước xịt muối đạt được giá trị đã chỉ định.

3.3 Nước muối trước khi phun được tiêm vào bể làm nóng trước thông qua bể lưu trữ nước muối, được làm nóng trước và sau đó được đưa vào vòi phun.Sự biến động nhiệt độ của phòng làm việc sau khi nhiệt độ liên tục là nhỏ hơn.

3.4 Lượng trầm tích phun muối: Theo kích thước của áp suất vòi 1-2 ml/80cm2/h (trung bình 16h),¢ góc của tấm phao có thể được điều chỉnh để kiểm soát số lượng phun muối, để lượng sương mù có thể đạt 1-2ml/cm2·h.

3.5 Áp suất phun có thể được điều chỉnh đến 0,8-1.MPa.

4Hệ thống làm lạnh:

Thiết kế của hệ thống làm lạnh áp dụng công nghệ điều chỉnh năng lượng, có thể đảm bảo hoạt động bình thường của đơn vị làm lạnh.

Nó cũng có thể điều chỉnh hiệu quả mức tiêu thụ năng lượng và công suất làm mát của hệ thống làm lạnh để giữ cho hệ thống làm lạnh hoạt động tốt nhất.Sử dụng phương pháp kiểm soát nhiệt độ và độ ẩm cân bằng (BTHC), trong trường hợp hệ thống làm lạnh hoạt động liên tục,Hệ thống điều khiển điều khiển đầu ra của máy sưởi thông qua đầu ra tính toán tự động PID theo điểm nhiệt độ được đặt, và cuối cùng đạt được sự cân bằng năng động.

4.1 Bộ ngưng tụ: Bộ ngưng tụ làm mát bằng không khí.

4.2 Máy bốc hơi: Máy trao đổi nhiệt có vây.

4.3 van điện tử: Omron.

5Hệ thống điều khiển:

5.1 Máy điều khiển nhiệt độ và độ ẩm

● Hiển thị: màn hình LCD màu 7 inch. Chế độ hoạt động: giá trị cố định hoặc chương trình.

● Phương pháp cài đặt: English menu, touch screen interactive interface input. Capacity program: 120 nhóm và 1200 chương trình thử nghiệm có thể được lưu trữ.

● Độ dài chương trình: mỗi nhóm chương trình có thể có tối đa 99 đoạn. Thời gian chu kỳ: mỗi đoạn chương trình có thể được chu kỳ 999 lần.

● Phạm vi cài đặt:

△ Nhiệt độ: -100°C+200°C,

△ Độ ẩm: 0 ∼ 100% RH,

△ Thời gian: 0 ¢ 99 giờ và 59 phút.

● Độ phân giải: nhiệt độ: 0,1°C, độ ẩm: 0,1%RH, thời gian: 0,1min.

● Nhập: PT100 kháng platinum.

● Chức năng giao tiếp: Bộ điều khiển này được trang bị giao diện RS232/485 (tùy chọn được trang bị bộ điều khiển mô hình giao diện USB, có thể xuất và lưu trữ dữ liệu).

● Các chức năng khác: Thiết bị có nhiều chức năng bảo vệ báo động như nhiệt độ quá cao, quạt quá nóng, quá điện, v.v.Chức năng tự chẩn đoán lỗi của bộ điều khiển có thể đảm bảo rằng một khi thiết bị là bất thường, nguồn cung cấp điện cho các thành phần chính sẽ bị ngắt và một tín hiệu báo động sẽ được gửi cùng một lúc.

5.2- Thu thập dữ liệu đo: PT100 kháng platinum.

5.3Các thành phần điều hành khác: các bộ liên lạc AC "Schneider" của Pháp, công tắc, nút, các bộ chuyển tiếp nhỏ của Omron và các sản phẩm thương hiệu nổi tiếng khác.

5.4 Máy điều khiển nhiệt độ an toàn để mở rộng chất lỏng của bể sưởi 0-120 °C.

5.5 Máy điều khiển nhiệt độ an toàn tăng cường chất lỏng trong bể không khí bão hòa 0-120°C.

5.6 Điều chỉnh chính xác áp suất chính: bao gồm bộ lọc không khí.

5.7 Máy đo áp suất: 5kg/cm2

6Thiết bị bảo vệ an toàn:

6.1 Tự động ngắt thiết bị cung cấp năng lượng khi nước thấp

6.2 Thiết bị tắt điện tự động khi nhiệt độ quá cao

6.3 Thiết bị báo động âm thanh và ánh sáng

6.4 Bảo vệ nhiệt độ quá cao của bể bão hòa

6.5 Thiết bị cảnh báo độ nước thấp của chất lỏng muối

6.6 Cảnh báo áp suất quá cao của máy nén lạnh

6.7 Biểu hiệu mức nước tinh khiết và thiếu báo động
