IP56 Phòng thử nghiệm cát và bụi lớn IP6X 12 CBM IEC 60529

1. Kết cấu và kỹ thuật thiết bị:

Kích thước buồng bên trong (mm): 2000 × 2000 × 3000 (Widthx DepthxHeight), có thể được tùy chỉnh


Kích thước bên ngoài (mm): 2700 × 2300 × 4200 (Widthx DepthxHeight), tùy theo kích thước thực tế.

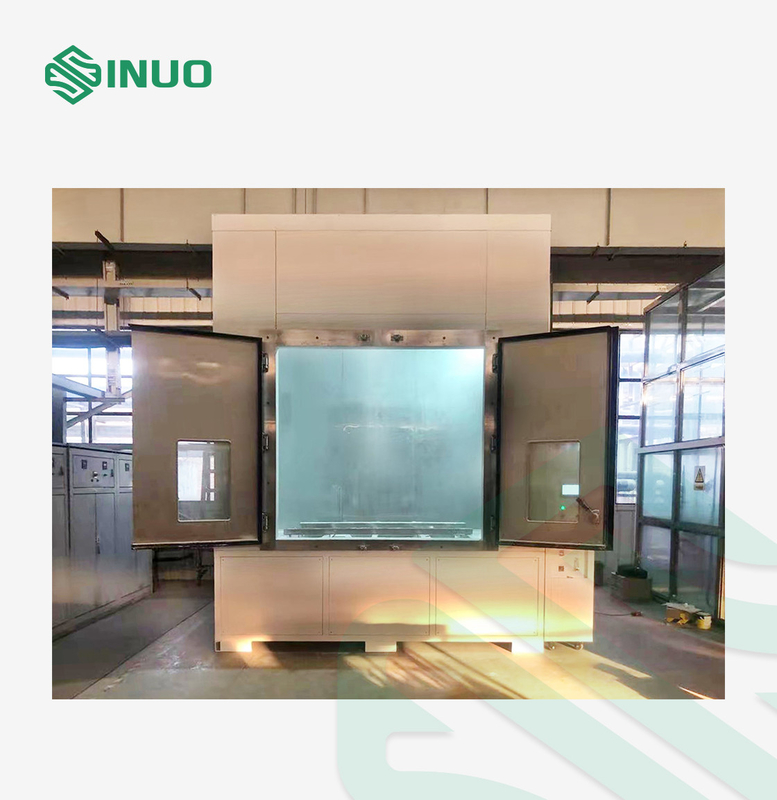

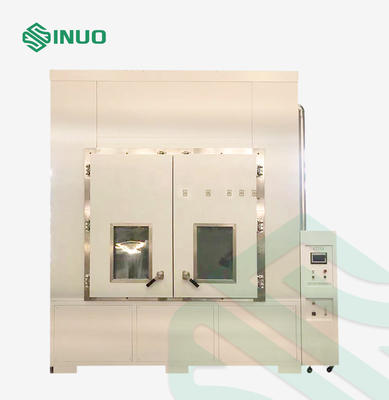

Cổng: cửa đi hai cánh (có cửa sổ quan sát trên mỗi cửa), kích thước cửa đơn: W900mm * H2500mm.

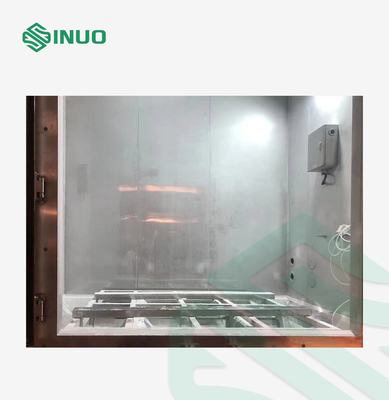

Có đường ray để vận chuyển mẫu (lưu ý: trước tiên khách hàng có thể cần xe nâng để chuyển mẫu nặng trên ray) và có thể chịu được 1 tấn mẫu.

Phạm vi nhiệt độ: RT + 10 ℃ ～ 60 ℃ (hệ thống sưởi và nướng bụi)

Phạm vi độ ẩm: ≤85% RH

Tốc độ luồng gió: không quá 2m / s

Nồng độ bụi: 2 ～ 4kg / m³

Đặc điểm kỹ thuật của bụi: Bột tan khô có thể lọt qua lỗ vuông bằng sàng 75um và dây đường kính 50um

Thời gian rung bụi: 1S-999H có thể điều chỉnh

Thời gian thổi bụi: 1S-999H có thể điều chỉnh

Hút ẩm: hút ẩm bằng điện

Chế độ hoạt động: chế độ chương trình, chế độ giá trị cố định

Hệ thống điều khiển: màn hình cảm ứng LCD màn hình lớn nhúng

Tiết kiệm và in dữ liệu

Lỗ dẫn: φ50 mm;với phích cắm niêm phong

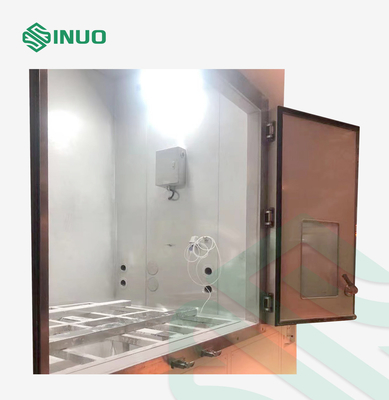

Lót buồng: sử dụng thép không gỉ 201

Phần giữa: lớp cách nhiệt

Thân buồng được làm bằng thép tấm màu

Bảo vệ an toàn: cảnh báo quá dòng quạt, mất pha nguồn, bảo vệ thứ tự pha;tự động tắt và cắt nguồn điện trong trường hợp tai nạn

Khi không tải phải có hệ thống phát hiện nhiệt độ và độ ẩm có chức năng hiển thị

Nguồn điện: ba pha 380V, 50Hz

2. Bột talc nên được lọc qua lưới kim loại.Đường kính dây là 50μm và kích thước mắt lưới là 75μm.Khối lượng bột tan là 2kg trên một mét khối buồng thử, số lần sử dụng không quá 20 lần.Hệ thống có thể duy trì mật độ bụi lơ lửng đồng nhất trong buồng thử nghiệm.

3. Vỏ của đối tượng thử nghiệm được đặt trong buồng thử nghiệm.Áp suất trong vỏ phải được giữ dưới áp suất khí quyển bằng bơm chân không.Áp suất không khí trong buồng thử cũng có thể được thay đổi để đạt được sự thay đổi định kỳ của áp suất trong buồng thử.

4. Mục đích của thử nghiệm là sử dụng sự chênh lệch áp suất để hút không khí trong buồng vào thiết bị.Khối lượng bơm gấp 80 lần khối lượng vỏ DUT và tốc độ bơm không vượt quá 60 lần khối lượng vỏ mỗi giờ.Trong mọi trường hợp, sự chênh lệch áp suất không được vượt quá 2kPa.

5. Dụng cụ có thiết bị dừng khẩn cấp để đảm bảo an toàn khi thử nghiệm có bất thường.

6. Nắp (cửa) của buồng thử kín được làm kín một cách đáng tin cậy.Thành trong của buồng thử được làm bằng vật liệu dẫn điện và được nối đất để tránh tích tụ tĩnh điện.

7. Hệ thống có chức năng thu hồi và xử lý bụi sau khi thử nghiệm.

Tổng quan về thiết bị

Buồng kiểm tra bụi cát thích hợp cho các bộ phận làm kín và kiểm tra khả năng chống bụi và cát của vỏ bọc của các sản phẩm điện và điện tử, phụ tùng ô tô và xe máy và con dấu.Để phát hiện việc sử dụng, cất giữ, vận chuyển các sản phẩm điện, điện tử, phụ tùng ô tô, xe máy và phớt dưới môi trường cát, bụi.

Thiết bị thử nghiệm sử dụng hệ thống điều khiển PLC thông minh và nhân bản, bên trong thiết bị thử nghiệm được làm bằng inox 201 chất lượng cao, giữa là lớp cách nhiệt, vỏ bọc là các tấm thép màu.Và nó cũng có cửa sổ quan sát lớn và thiết bị gạt nước bằng tay.Bảo vệ an ninh là tốt.

Buồng thử nghiệm cát và bụi được thiết kế và sản xuất theo tiêu chuẩn IEC60529 Hình 2 IP5X và IP6X.

Cấu hình chính:
